Boční stěna/výplň zadních dveří for BMW 5 Series E34 525ix (1996)

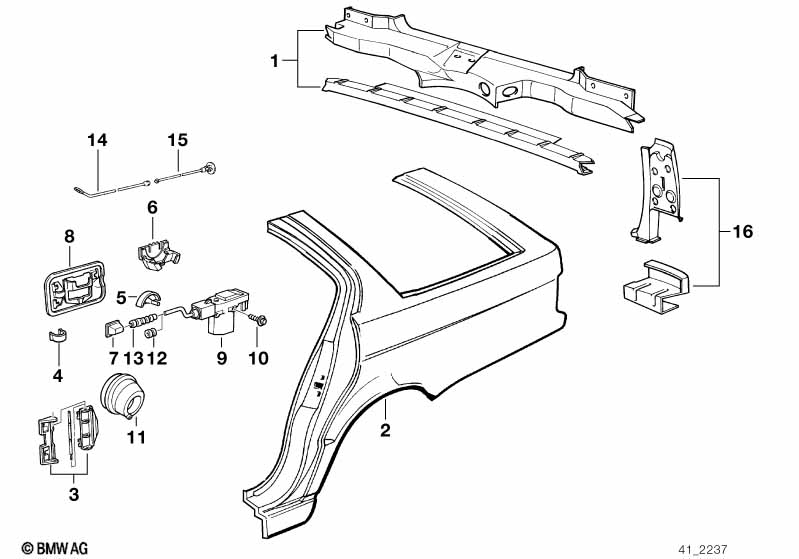

This Boční stěna/výplň zadních dveří technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 525ix. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Výplň zadních dveří úplná | 1 | 41008149969 | $282.37 | Shop at ECS Tuning | |||||
| 02 | Boční stěna zadní levá | ECE | 1 | 41008149259 | $619.38 | Shop at ECS Tuning | ||||
| 02 | Boční stěna zadní pravá | ECE | 1 | 41008149260 | Shop at ECS Tuning | |||||
| 03 | Závěs | 1 | 51171928197 | $12.69 | Shop at ECS Tuning | |||||
| 04 | Pružina | 1 | 51171969235 | $1.38 | Shop at ECS Tuning | |||||
| 05 | Pryžový doraz | 1 | 51171853772 | $1.52 | Shop at ECS Tuning | |||||
| 06 | Držák uzavírací víko nádrže | 1 | 51171923919 | $5.74 | Shop at ECS Tuning | |||||
| 07 | Víčko | 1 | 51171928699 | $0.62 | Shop at ECS Tuning | |||||
| 08 | Plnicí klapka | 1 | 51171928317 | $38.57 | Shop at ECS Tuning | |||||
| 09 | Servopohon | 1 | 67116987626 | $57.47 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Šroub Torx pro plast | ISA TS5X16 | 2 | 07149113701 | $0.38 | Shop at ECS Tuning | ||||
| 11 | Pryžový měch | 1 | 51711928172 | $8.68 | Shop at ECS Tuning | |||||
| 12 | Objímka | 1 | 51258116266 | $1.10 | Shop at ECS Tuning | |||||
| 13 | Vlnovec | 1 | 51251957173 | $5.13 | Shop at ECS Tuning | |||||
| 14 | Táhlo nouzové ovládání | 1 | 51258132168 | $0.97 | Shop at ECS Tuning | |||||
| 15 | Nouzové ovládání | 1 | 51258132166 | $0.93 | Shop at ECS Tuning | |||||
| 16 | Hrnec zadních svítilen levý | 1 | 41348149967 | $58.71 | Shop at ECS Tuning | |||||
| 16 | Hrnec zadních svítilen pravý | 1 | 41348149968 | $58.71 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
