Zadní výklopné dveře/zavírací systém for BMW MINI R50 Cooper (2000)

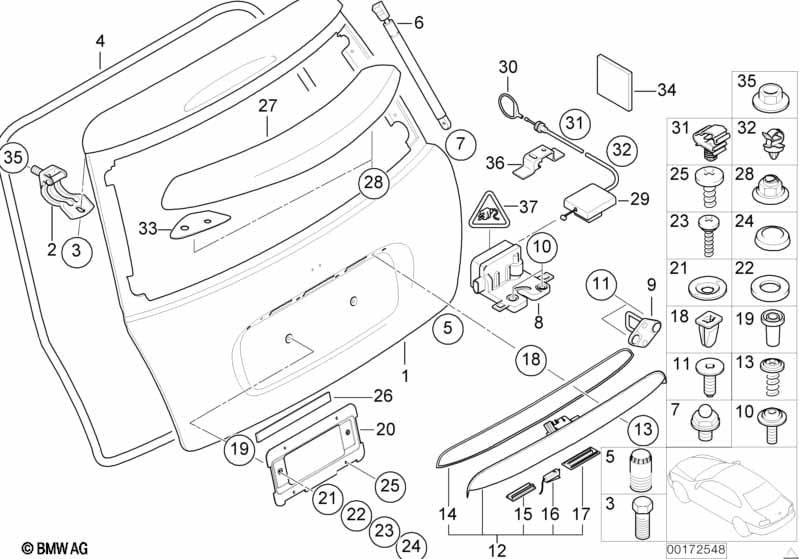

This Zadní výklopné dveře/zavírací systém technical drawing provides a detailed breakdown of the assembly for the MINI R50 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2000.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Zadní výklopné dveře | 1 | 41627139735 | $427.25 | Shop at ECS Tuning | |||||
| 02 | Závěs zadní výklopné dveře | 2 | 03/2006 | 41627037439 | $22.28 | Shop at ECS Tuning | ||||
| 03 | Šroub Torx | M8X16 | 2 | 07131166764 | $1.05 | Shop at ECS Tuning | ||||
| 04 | Těsnění zadní výklopné dveře | 1 | 51717132471 | $66.38 | Shop at ECS Tuning | |||||
| 05 | Pryžový doraz | 2 | 51247132829 | $2.11 | Shop at ECS Tuning | |||||
| 06 | Plynová vzpěra zadní výklopné dveře | 310N | 2 | 41626801258 | $34.30 | Shop at ECS Tuning | ||||
| 07 | Kulový čep | M8 | 2 | 07147202359 | $1.15 | Shop at ECS Tuning | ||||
| 07 | Kulový čep | M8 | 2 | 51232754055 | $2.48 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Zámek zadní výklopné dveře | 1 | 51242754528 | $47.88 | Shop at ECS Tuning | |||||
| 09 | Zavírací třmen zadní výklopné dveře | 1 | 51247154735 | $7.65 | Shop at ECS Tuning | |||||
| 10 | Šroub Torx s podložkou | M6X20MM | 2 | 07147130935 | $1.05 | Shop at ECS Tuning | ||||
| 11 | Zápustný šroub Torx | ISA M8X23 | 2 | 07147202501 | $3.07 | Shop at ECS Tuning | ||||
| 11 | Zápustný šroub Torx | ISA M8X23 | 2 | 41517033051 | $0.57 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Madlo zadní výklopné dveře Carbon | J. COOPER WORKS | 1 | 51130395503 | $262.95 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Madlo zadní výklopné dveře s tlačít. | CHROM | 1 | 51137074020 | $97.82 | Shop at ECS Tuning | ||||
| 12 | Madlo zadní výklopné dveře základní lak | 1 | 51137075582 | $88.43 | Shop at ECS Tuning | |||||
| 12 | Madlo zadní výklopné dveře s tlačít. | SCHWARZ | 1 | 51137167530 | $88.43 | Shop at ECS Tuning | ||||
| Při objednávce uveďte kód barvy | ||||||||||
| 12 | Madlo zadní výklopné dveře lakované | CODE-UNI/MET. | 1 | 51130148454 | $167.36 | UKONČENO | Shop at ECS Tuning | |||
| 13 | Šroub Torx pro plast | TS5X20 | 4 | 07119907480 | Shop at ECS Tuning | |||||
| 14 | Těsnění madlo zadní výklopné dveře | 1 | 51247114521 | $11.92 | Shop at ECS Tuning | |||||
| 15 | Svět. kotouč pro osvětlení SPZ | 2 | 51247114535 | $6.13 | Shop at ECS Tuning | |||||
| 16 | Madlo zadní výklopné dveře s tlačít. | CHROM | 1 | 51137074020 | $97.82 | Shop at ECS Tuning | ||||
| 17 | Ovládací deska | 1 | 51717039261 | $3.85 | Shop at ECS Tuning | |||||
| 18 | Rozpěrná matice | ST 4.8 | 4 | 63121374075 | $0.23 | Shop at ECS Tuning | ||||
| 19 | Zástrčná matice | 2 | 51188242692 | $0.26 | Shop at ECS Tuning | |||||
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 19 | Zástrčná matice | 2 | 51188242693 | $0.23 | Shop at ECS Tuning | |||||
| Pro vozidla s Provedení Korea |
L802A=Ano |
|||||||||
| 20 | Držák registrační značky zadní | US | 1 | 51139448724 | Shop at ECS Tuning | |||||
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 20 | Držák SPZ | 1 | 51187000548 | $17.58 | Shop at ECS Tuning | |||||
| 21 | Vymezovací podložka | 2 | 51188240761 | $1.10 | Shop at ECS Tuning | |||||
| 22 | Podložka | A6,4-ZNNIV SI | 2 | 07119904202 | Shop at ECS Tuning | |||||
| 23 | Samořezný šroub s čočkovou hlavou | ST4,8X16MM | 2 | 07143448498 | $0.18 | Shop at ECS Tuning | ||||
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 23 | Samořezný šroub s čočkovou hlavou | ST4,8X16MM | 2 | 07143448498 | $0.18 | Shop at ECS Tuning | ||||
| 24 | Odnímatelný kryt | WEISS | 2 | 51181813017 | $0.21 | Shop at ECS Tuning | ||||
| 24 | Odnímatelný kryt | SCHWARZ | 2 | 51181823474 | $0.21 | Shop at ECS Tuning | ||||
| 24 | Odnímatelný kryt | DUNKELBLAU | 2 | 64111375497 | $0.20 | Shop at ECS Tuning | ||||
| 26 | Lepicí páska | 95X12X4 MM | 2 | 51181944116 | $0.81 | Shop at ECS Tuning | ||||
| Pro vozidla s Zadní spoiler |
S325A=Ano |
|||||||||
| 27 | Spoiler zadní výklopné dveře základ. lak | 1 | 51627117730 | $217.95 | +core | Shop at ECS Tuning | ||||
| Pro vozidla s Zadní spoiler Při objednávce uveďte kód barvy |
S325A=Ano |
|||||||||
| 27 | Spoiler zadní výklopné dveře lakovaný | CODE-UNI/MET. | 1 | 51710031259 | $435.95 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Střecha a kryty zrcátek stříbrné a Zadní spoiler Při objednávce uveďte kód barvy pure-silver M900 |
S3AFA=Ano S325A=Ano |
|||||||||
| 27 | Spoiler zadní výklopné dveře lakovaný | CODE-UNI/MET. | 1 | 51710031259 | $435.95 | UKONČENO | Shop at ECS Tuning | |||
| 28 | Blokovací ozubená matice | M6 ZNT | 2 | 07146982788 | $0.20 | Shop at ECS Tuning | ||||
| 29 | Bovden zadní výklopné dveře | 1 | 51247069310 | $34.18 | Shop at ECS Tuning | |||||
| 29 | Bovden zadní výklopné dveře | 1 | 51247119986 | $34.18 | Shop at ECS Tuning | |||||
| 30 | Závěsné oko | 1 | 51247008319 | $0.82 | Shop at ECS Tuning | |||||
| 31 | Držák vedení | 1 | 34521164653 | $0.23 | Shop at ECS Tuning | |||||
| 32 | Přídržná svorka | 1 | 61138368029 | $0.43 | Shop at ECS Tuning | |||||
| 33 | Lepicí páska | 1 | 51717119495 | $31.90 | UKONČENO | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Aktivátor 205 | 250ML | 1 | 83190030155 | Shop at ECS Tuning | |||||
| 34 | Pěnový podklad | 1 | 51247117729 | $1.00 | Shop at ECS Tuning | |||||
| 35 | Šestihranná matice s podložkou | M8 | 2 | 07147139131 | $1.89 | Shop at ECS Tuning | ||||
| 36 | Upevňovací úhelník bovden | 1 | 41127118157 | $2.17 | Shop at ECS Tuning | |||||
| 37 | univerzální zdířková skříň nekódovaná | 4 POL. | 1 | 61138365356 | $3.10 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Zdířkový kontakt MQS s kabelem | 0,2- 0,5 QMM | 4 | 61130005197 | $1.65 | Shop at ECS Tuning | ||||
| -- | Zdířkový kontakt MQS s kabelem | 0,5-0,75 MM² AG | 4 | 61130056960 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
