Boční výztuha jednotlivé díly for BMW 1 Series E87 LCI 118i (2011)

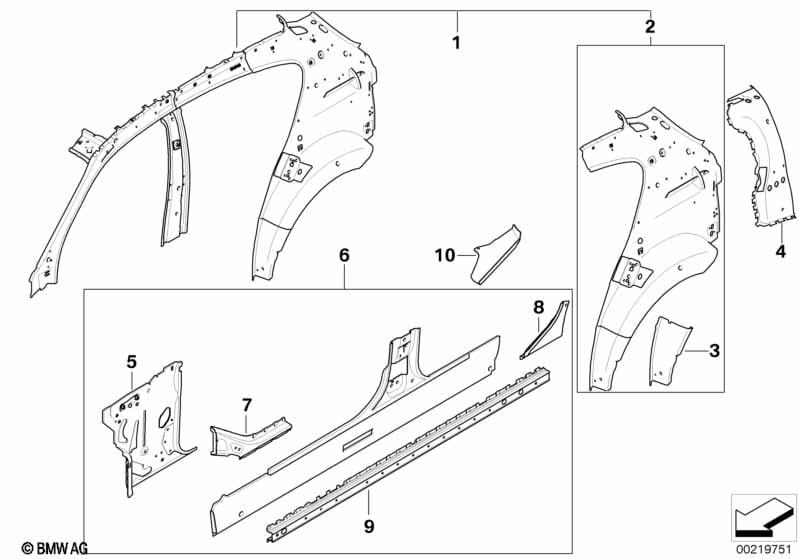

This Boční výztuha jednotlivé díly technical drawing provides a detailed breakdown of the assembly for the 1 Series E87 LCI 118i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2011.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Boční rám vnitřní levý | 1 | 04/2005 | 41217162539 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | C-Sloupek vnitřní levý | 1 | 04/2005 | 41217176443 | Shop at ECS Tuning | |||||
| 02 | C-Sloupek vnitřní pravý | 1 | 04/2005 | 41217176444 | Shop at ECS Tuning | |||||
| 03 | Krycí plech podběh kola levý | 1 | 04/2005 | 41217176441 | Shop at ECS Tuning | |||||
| 03 | Krycí plech podběh kola pravý | 1 | 04/2005 | 41217176442 | Shop at ECS Tuning | |||||
| 04 | C-Sloupek vnější levý | 1 | 41217131005 | Shop at ECS Tuning | ||||||
| 04 | C-Sloupek vnější pravý | 1 | 41217131006 | Shop at ECS Tuning | ||||||
| 05 | A-sloupek vnitřní levý | 1 | 41217152257 | Shop at ECS Tuning | ||||||
| 05 | A-sloupek vnitřní pravý | 1 | 41217152258 | Shop at ECS Tuning | ||||||
| 06 | Podélný nosník levý | 1 | 41107162319 | Shop at ECS Tuning | ||||||
| 06 | Podélný nosník pravý | 1 | 41107162320 | Shop at ECS Tuning | ||||||
| 07 | Vyztužení A-sloupek vnitřní levý | 1 | 41217152269 | Shop at ECS Tuning | ||||||
| 07 | Vyztužení A-sloupek vnitřní pravý | 1 | 41217152270 | Shop at ECS Tuning | ||||||
| 08 | Vyztužení podélný nosník levý | 1 | 41117152431 | UKONČENO | Shop at ECS Tuning | |||||
| 08 | Vyztužení podélný nosník pravý | 1 | 41117152432 | UKONČENO | Shop at ECS Tuning | |||||
| 09 | Nástavec podélný nosník levý | 1 | 41117152429 | +core | Shop at ECS Tuning | |||||
| 09 | Nástavec podélný nosník pravý | 1 | 41117152430 | +core | Shop at ECS Tuning | |||||
| 10 | Vyztužení podélný nosník levý | 1 | 41117152729 | UKONČENO | Shop at ECS Tuning | |||||
| 10 | Vyztužení podélný nosník pravý | 1 | 41117152730 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
