Zadní výklopné dveře/zavírací systém for BMW MINI Cabrio R52 Cooper (2002)

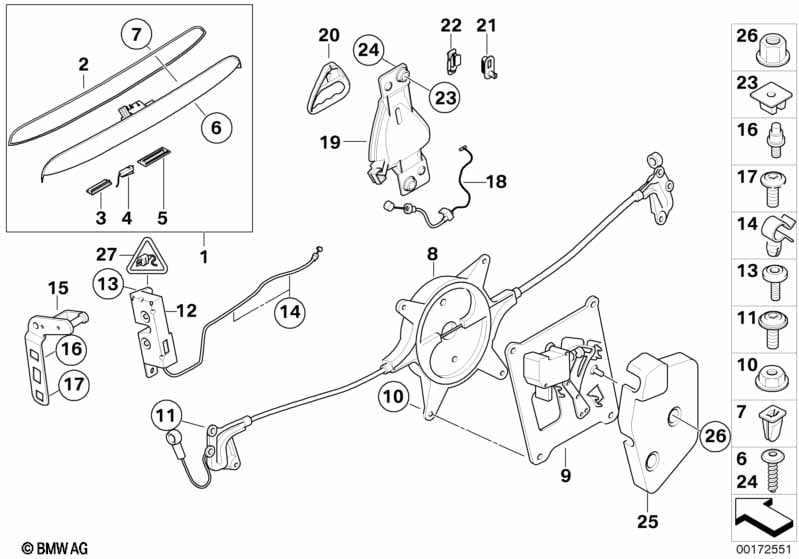

This Zadní výklopné dveře/zavírací systém technical drawing provides a detailed breakdown of the assembly for the MINI Cabrio R52 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2002.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Madlo zadní výklopné dveře Carbon | J. COOPER WORKS | 1 | 51130395503 | $262.95 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Madlo zadní výklopné dveře s tlačít. | CHROM | 1 | 51137074020 | $97.82 | Shop at ECS Tuning | ||||
| 01 | Madlo zadní výklopné dveře základní lak | 1 | 51137075582 | $88.43 | Shop at ECS Tuning | |||||
| 01 | Madlo zadní výklopné dveře s tlačít. | SCHWARZ | 1 | 51137167530 | $88.43 | Shop at ECS Tuning | ||||
| Při objednávce uveďte kód barvy | ||||||||||
| 01 | Madlo zadní výklopné dveře lakované | CODE-UNI/MET. | 1 | 51130148454 | $167.36 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Těsnění madlo zadní výklopné dveře | 1 | 51247114521 | $11.92 | Shop at ECS Tuning | |||||
| 03 | Svět. kotouč pro osvětlení SPZ | 1 | 51247114535 | $6.13 | Shop at ECS Tuning | |||||
| 04 | Madlo zadní výklopné dveře s tlačít. | CHROM | 1 | 51137074020 | $97.82 | Shop at ECS Tuning | ||||
| 05 | Ovládací deska | 1 | 51717039261 | $3.85 | Shop at ECS Tuning | |||||
| 06 | Šroub Torx pro plast | TS5X20 | 4 | 07119907480 | Shop at ECS Tuning | |||||
| 07 | Rozpěrná matice | ST 4.8 | 4 | 63121374075 | $0.23 | Shop at ECS Tuning | ||||
| 08 | Retraktor | 1 | 51247197491 | $95.93 | Shop at ECS Tuning | |||||
| Otvory uchycení pro bovdeny v případě potřeby navrtejte 5 mm |
||||||||||
| 09 | Hnací jednotka se servopohonem | 1 | 51242758541 | $43.54 | Shop at ECS Tuning | |||||
| 10 | Šestihranná matice | M6 | 4 | 41009127239 | $1.22 | Shop at ECS Tuning | ||||
| 11 | Šroub Torx s podložkou | ISA M6X17 | 6 | 07147139404 | $0.80 | Shop at ECS Tuning | ||||
| 12 | Zámek zadní výklopné dveře levý | 1 | 51247111465 | $43.00 | Shop at ECS Tuning | |||||
| 12 | Zámek zadní výklopné dveře pravý | 1 | 51247111466 | $43.00 | Shop at ECS Tuning | |||||
| 13 | Šroub Torx s podložkou | M6X12 | 4 | 07146985055 | $0.38 | Shop at ECS Tuning | ||||
| 14 | Kabelové držáky | 4 | 11141717656 | $0.63 | Shop at ECS Tuning | |||||
| 15 | Zavírací třmen levý | 1 | 51247111467 | $14.11 | Shop at ECS Tuning | |||||
| 15 | Zavírací třmen pravý | 1 | 51247120490 | $14.11 | Shop at ECS Tuning | |||||
| 16 | Uchycení záchytný pás | 2 | 51247132454 | $8.86 | Shop at ECS Tuning | |||||
| 17 | Kombinovaný šroub s čočkovou hlavou | ISA M8X20 | 2 | 07147234925 | Shop at ECS Tuning | |||||
| 18 | Bovden nouzové odjištění | 1 | 51247120472 | $17.52 | Shop at ECS Tuning | |||||
| 19 | Přídržná miska | 1 | 51497132410 | $5.67 | Shop at ECS Tuning | |||||
| 20 | Rukojeť nouzové odjištění | 1 | 51247056414 | $7.25 | Shop at ECS Tuning | |||||
| 21 | Svorka | 1 | 51247056413 | $1.69 | Shop at ECS Tuning | |||||
| 22 | Okno | 1 | 51247057739 | $1.26 | Shop at ECS Tuning | |||||
| 23 | Rozpěrná matice | D=8,5MM | 2 | 07130656754 | $0.29 | Shop at ECS Tuning | ||||
| 24 | Šroub s čočkovitou hlavou | L=20MM | 2 | 07131484155 | $0.38 | Shop at ECS Tuning | ||||
| 25 | Kryt zadní výklopné dveře zámek | 1 | 51247159295 | $1.97 | Shop at ECS Tuning | |||||
| 26 | Plastová matice čep s hrubým závitem | M6 | 1 | 16131176747 | $0.53 | Shop at ECS Tuning | ||||
| 27 | univerzální zdířková skříň nekódovaná | 3 POL. | 1 | 61138377072 | $1.37 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Zdířkový kontakt MQS s kabelem | 0,2- 0,5 QMM | 3 | 61130005197 | $1.65 | Shop at ECS Tuning | ||||
| -- | Zdířkový kontakt MQS s kabelem | 0,5-0,75 MM² AG | 3 | 61130056960 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
