Dno zavazadl. prostoru/podběh kola zadní for BMW MINI Paceman R61 Cooper

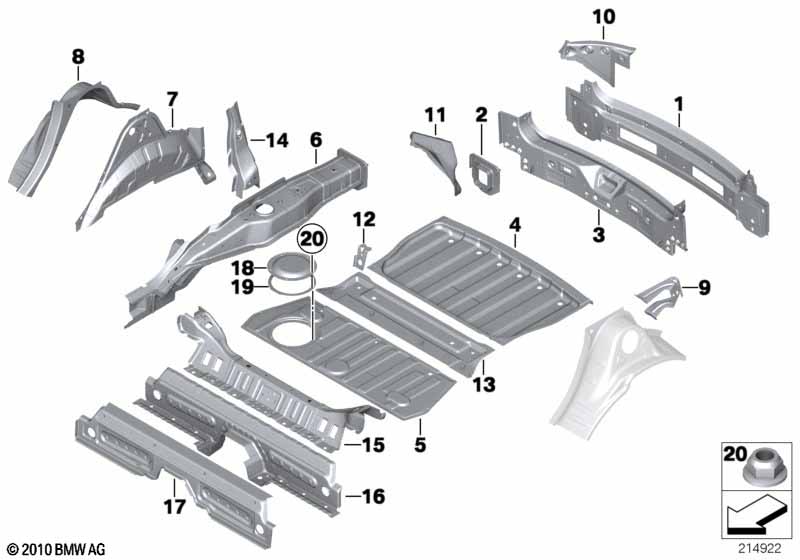

This Dno zavazadl. prostoru/podběh kola zadní technical drawing provides a detailed breakdown of the assembly for the MINI Paceman R61 Cooper. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Opravuje se technikou lepení/nýtování. |
||||||||||
| 01 | Výplň zadních dveří vnější potah | 1 | 41009813423 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Slepý nýt N3 | 16 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Šroub | SF PLUS M5X15 | 5 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Lepidlo na karoserie K5 | 50 ML | 2 | 83192158654 | Shop at ECS Tuning | |||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Lisovací nýt N4 | 22 | 83192457307 | Shop at ECS Tuning | ||||||
| 02 | Držák nárazník | 2 | 41009805633 | Shop at ECS Tuning | ||||||
| Opravuje se technikou lepení/nýtování. |
||||||||||
| 03 | Výplň zadních dveří vnitřní | 1 | 41009813420 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Slepý nýt N3 | 34 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Šroub | SF PLUS M5X15 | 12 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Lisovací nýt N4 | 35 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Lepidlo na karoserie K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| 04 | Dno zavazadlového prostoru zadní | 1 | 41009805619 | Shop at ECS Tuning | ||||||
| 05 | Plech podlahy zadní | 1 | 41009805620 | Shop at ECS Tuning | ||||||
| 06 | Podélný nosník zadní levý | 1 | 41009810795 | Shop at ECS Tuning | ||||||
| 06 | Podélný nosník zadní pravý | 1 | 41009810796 | Shop at ECS Tuning | ||||||
| 07 | Podběh kola zadní vnitřní polovina levý | 1 | 41009805623 | Shop at ECS Tuning | ||||||
| 07 | Podběh kola zadní vnitřní polovina pravý | 1 | 41009805624 | Shop at ECS Tuning | ||||||
| 08 | Podběh kola zadní vnější polovina levý | 1 | 41009805637 | Shop at ECS Tuning | ||||||
| 08 | Podběh kola zadní vnější polovina pravý | 1 | 41009805638 | Shop at ECS Tuning | ||||||
| 10 | Prodloužení boční díl vnější levý | 1 | 41009810799 | Shop at ECS Tuning | ||||||
| 10 | Prodloužení boční díl vnější pravý | 1 | 41009810800 | Shop at ECS Tuning | ||||||
| 11 | Krycí plech podběh kola levý | 1 | 41009805627 | Shop at ECS Tuning | ||||||
| 11 | Krycí plech podběh kola pravý | 1 | 41009805628 | Shop at ECS Tuning | ||||||
| 12 | Držák brzdové potrubí | 1 | 41009805634 | Shop at ECS Tuning | ||||||
| 13 | Příčný držák uchycení zadní nápravy | 1 | 41009805630 | Shop at ECS Tuning | ||||||
| 14 | Opěrný držák podběh kola vnitřní levý | 1 | 41009810791 | Shop at ECS Tuning | ||||||
| 14 | Opěrný držák podběh kola vnitřní pravý | 1 | 41009810792 | Shop at ECS Tuning | ||||||
| 15 | Příčný držák plech podlahy zadní | 1 | 41009805622 | Shop at ECS Tuning | ||||||
| 16 | Příčný držák vertikální plech | 1 | 41009805629 | Shop at ECS Tuning | ||||||
| 17 | Příčný držák přední | 1 | 41009806498 | Shop at ECS Tuning | ||||||
| 18 | Servisní víko nádrž | 1 | 41009801691 | Shop at ECS Tuning | ||||||
| 19 | Těsnění servisní víko nádrž | 1 | 51719802859 | Shop at ECS Tuning | ||||||
| 20 | Šestihranná matice s podložkou | M6-8-ZNNIV SI | 5 | 07119905949 | $0.24 | Shop at ECS Tuning | ||||
