Boční výztuha for BMW MINI Paceman R61 Cooper

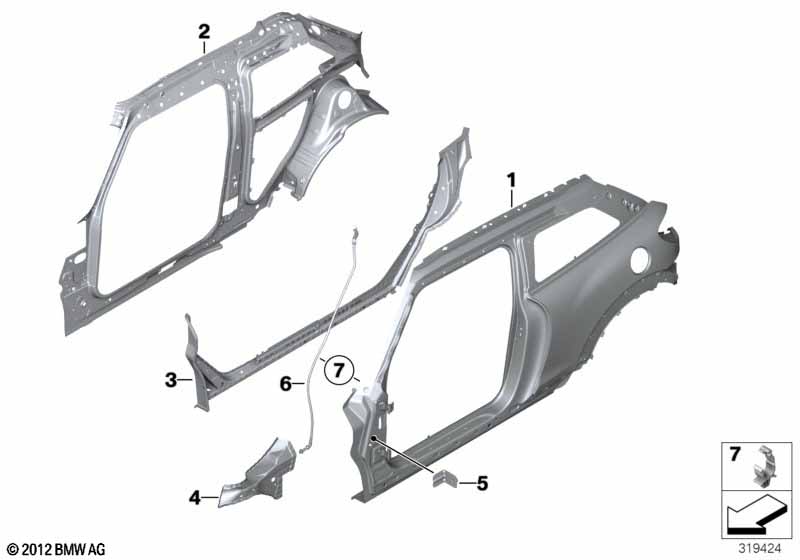

This Boční výztuha technical drawing provides a detailed breakdown of the assembly for the MINI Paceman R61 Cooper. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Opravuje se technikou lepení/nýtování. |
||||||||||
| 01 | Boční rám vnější levý | 1 | 41009810765 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Slepý nýt N3 | 13 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Šroub | SF PLUS M5X15 | 4 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Ochrana dutin-odstraňovač vosku | 500ML | 1 | 83120390086 | Shop at ECS Tuning | |||||
| -- | Vysékavací nýt | N5 | 6 | 83192158079 | $0.39 | Shop at ECS Tuning | ||||
| -- | Lepidlo na karoserie K5 | 50 ML | 1 | 83192158654 | Shop at ECS Tuning | |||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Lisovací nýt N4 | 35 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Těsnicí hmota D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Lepidlo na karoserie K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| -- | Plastová uzavřená matice s podložkou | D=22MM | 6 | 07147169847 | $0.36 | Shop at ECS Tuning | ||||
| -- | Výztužný plech univerzální | 1 | 41217275563 | Shop at ECS Tuning | ||||||
| -- | Plastová matice čep s hrubým závitem | M6 | 4 | 07147336362 | Shop at ECS Tuning | |||||
| -- | Výztužný plech práh levý | 1 | 41219299293 | Shop at ECS Tuning | ||||||
| -- | Výztužný plech sloupek C levý | 1 | 41219299295 | Shop at ECS Tuning | ||||||
| -- | Výztužný plech sloupek D levý | 1 | 41219299297 | Shop at ECS Tuning | ||||||
| 01 | Boční rám vnější pravý | 1 | 41009810766 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Slepý nýt N3 | 13 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Šroub | SF PLUS M5X15 | 4 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Ochrana dutin-odstraňovač vosku | 500ML | 1 | 83120390086 | Shop at ECS Tuning | |||||
| -- | Vysékavací nýt | N5 | 6 | 83192158079 | $0.39 | Shop at ECS Tuning | ||||
| -- | Lepidlo na karoserie K5 | 50 ML | 1 | 83192158654 | Shop at ECS Tuning | |||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Lisovací nýt N4 | 35 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Těsnicí hmota D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Lepidlo na karoserie K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| -- | Plastová uzavřená matice s podložkou | D=22MM | 6 | 07147169847 | $0.36 | Shop at ECS Tuning | ||||
| -- | Výztužný plech univerzální | 1 | 41217275563 | Shop at ECS Tuning | ||||||
| -- | Plastová matice čep s hrubým závitem | M6 | 4 | 07147336362 | Shop at ECS Tuning | |||||
| -- | Výztužný plech práh pravý | 1 | 41219299294 | Shop at ECS Tuning | ||||||
| -- | Výztužný plech sloupek C pravý | 1 | 41219299296 | Shop at ECS Tuning | ||||||
| -- | Výztužný plech sloupek D pravý | 1 | 41219299298 | Shop at ECS Tuning | ||||||
| 02 | Boční rám vnitřní levý | 1 | 41009810769 | Shop at ECS Tuning | ||||||
| 02 | Boční rám vnitřní pravý | 1 | 41009810770 | Shop at ECS Tuning | ||||||
| 03 | Podélný nosník levý | 1 | 41009810773 | Shop at ECS Tuning | ||||||
| 03 | Podélný nosník pravý | 1 | 41009810774 | Shop at ECS Tuning | ||||||
| 04 | Opěrný držák podběh kola vnější levý | 1 | 41119806245 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| 04 | Opěrný držák podběh kola vnější pravý | 1 | 41119806246 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Matice slepého nýtu plochá hlava | M6 | 1 | 07149174618 | Shop at ECS Tuning | |||||
| 05 | Držák boční stěna střední | 2 | 41359805592 | Shop at ECS Tuning | ||||||
| 06 | Odtoková hadice vody | 2 | 41009800957 | Shop at ECS Tuning | ||||||
| 07 | Držák zástrčného kabelu | 8 | 41217047129 | $0.39 | Shop at ECS Tuning | |||||
