Přepažení dutin boční rám for BMW MINI Paceman R61 Cooper

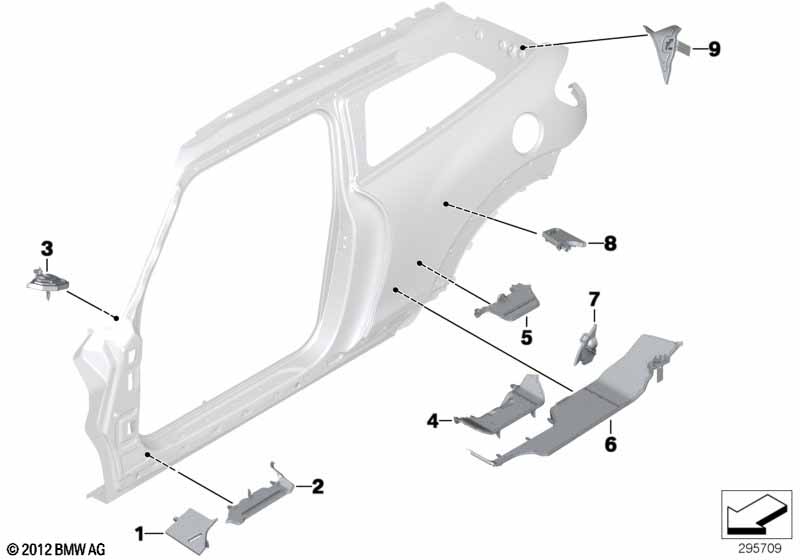

This Přepažení dutin boční rám technical drawing provides a detailed breakdown of the assembly for the MINI Paceman R61 Cooper. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Výlisek A-sloupek dolní vnitřní levý | 1 | 41009800337 | Shop at ECS Tuning | ||||||
| 01 | Výlisek A-sloupek dolní vnitřní pravý | 1 | 41009800338 | Shop at ECS Tuning | ||||||
| 02 | Výlisek A-sloupek dolní vnější levý | 1 | 41219800419 | Shop at ECS Tuning | ||||||
| 02 | Výlisek A-sloupek dolní vnější pravý | 1 | 41219800420 | Shop at ECS Tuning | ||||||
| 03 | Výlisek A-sloupek horní vnější levý | 1 | 41009800335 | Shop at ECS Tuning | ||||||
| 03 | Výlisek A-sloupek horní vnější pravý | 1 | 41009800336 | Shop at ECS Tuning | ||||||
| 04 | Výlisek B sloupek dolní vnitřní levý | 1 | 41009809521 | Shop at ECS Tuning | ||||||
| 04 | Výlisek B sloupku dole uvnitř vpravo | 1 | 41009809522 | Shop at ECS Tuning | ||||||
| 05 | Výlisek sloupek B vnitřní horní levý | 1 | 41009809517 | Shop at ECS Tuning | ||||||
| 05 | Výlisek sloupek B vnitřní horní pravý | 1 | 41009809518 | Shop at ECS Tuning | ||||||
| 06 | Výlisek B-sloupek vnitřní levý | 1 | 41009809973 | Shop at ECS Tuning | ||||||
| 06 | Výlisek B-sloupek vnitřní pravý | 1 | 41009809974 | Shop at ECS Tuning | ||||||
| 07 | Výlisek podběh kola vnější levý | 1 | 41009809535 | Shop at ECS Tuning | ||||||
| 07 | Výlisek podběhu kola vnější vpravo | 1 | 41009809536 | Shop at ECS Tuning | ||||||
| 08 | Výlisek podběh kola vnitřní levý | 1 | 41009800341 | Shop at ECS Tuning | ||||||
| 08 | Shaped part, wheel arch, inner right | 1 | 41009800342 | Shop at ECS Tuning | ||||||
| 09 | Výlisek D-sloupek levý | 1 | 41009809527 | Shop at ECS Tuning | ||||||
| 09 | Výlisek D-sloupek pravý | 1 | 41009809528 | Shop at ECS Tuning |
