Boční výztuha-jednotlivé díly for BMW MINI F56 JCW

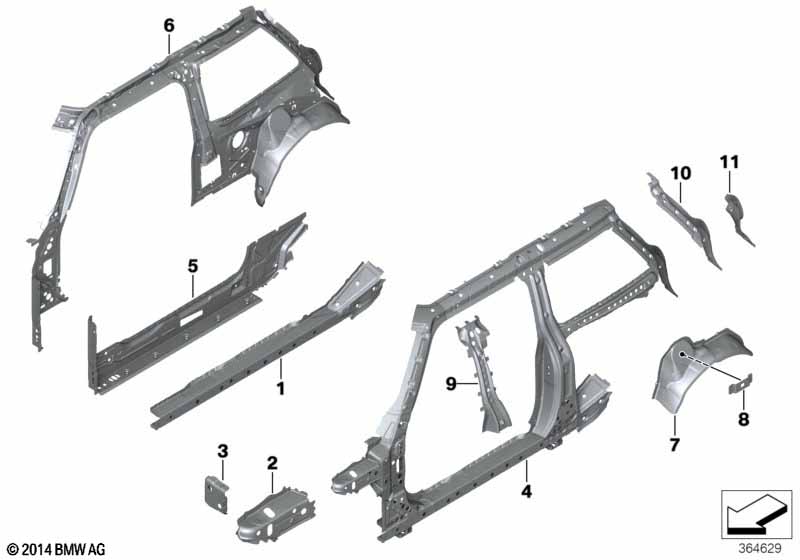

This Boční výztuha-jednotlivé díly technical drawing provides a detailed breakdown of the assembly for the MINI F56 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Vyztužení podélný nosník levý | 1 | 41007387955 | UKONČENO, NoS | Shop at ECS Tuning | |||||
| 01 | Vyztužení podélný nosník pravý | 1 | 41007387956 | UKONČENO | Shop at ECS Tuning | |||||
| 02 | Opěrný držák podběh kola vnitřní levý | 1 | 41007387005 | Shop at ECS Tuning | ||||||
| 02 | Opěrný držák podběh kola vnitřní pravý | 1 | 41007387006 | Shop at ECS Tuning | ||||||
| 03 | Příčný plech opěrný držák levý | 1 | 41007387009 | Shop at ECS Tuning | ||||||
| 03 | Příčný plech opěrný držák pravý | 1 | 41007387010 | Shop at ECS Tuning | ||||||
| 04 | Boční rám střední levý | ECE | 1 | 41007387947 | Shop at ECS Tuning | |||||
| Oprava nutná | ||||||||||
| 04 | Boční rám střední pravý | ECE | 1 | 41007387948 | Shop at ECS Tuning | |||||
| Oprava nutná | ||||||||||
| -- | Šestihranný šroub kónický | M12X35 | 2 | 07148499258 | Shop at ECS Tuning | |||||
| 05 | Vstup vnitřní levý | 1 | 41007402209 | Shop at ECS Tuning | ||||||
| 05 | Vstup vnitřní pravý | 1 | 41007402210 | Shop at ECS Tuning | ||||||
| 06 | Boční rám vnitřní levý | 1 | 41007387945 | Shop at ECS Tuning | ||||||
| 06 | Boční rám vnitřní pravý | 1 | 41007387946 | Shop at ECS Tuning | ||||||
| 07 | Podběh kola vnější zadní levý | 1 | 41007410855 | Shop at ECS Tuning | ||||||
| 07 | Podběh kola vnější zadní pravý | 1 | 41007410856 | Shop at ECS Tuning | ||||||
| 08 | Držák DWA | 1 | 41007284325 | Shop at ECS Tuning | ||||||
| 10 | Vyztužení C-sloupek levý | 1 | 41007407713 | Shop at ECS Tuning | ||||||
| 10 | Vyztužení C-sloupek pravý | 1 | 41007407714 | Shop at ECS Tuning | ||||||
| 11 | C-Sloupek vnitřní levý | 1 | 41007407715 | Shop at ECS Tuning | ||||||
| 11 | C-Sloupek vnitřní pravý | 1 | 41007407716 | Shop at ECS Tuning | ||||||
Notes
- Ukončeno = Díl se již nevyrábí.
- NoS = No Stock (Díl není centrálně skladován.)
