Dveře vzadu - závěs/dveřní brzda for BMW 2 Series F45 Active Tourer LCI 220i (2018)

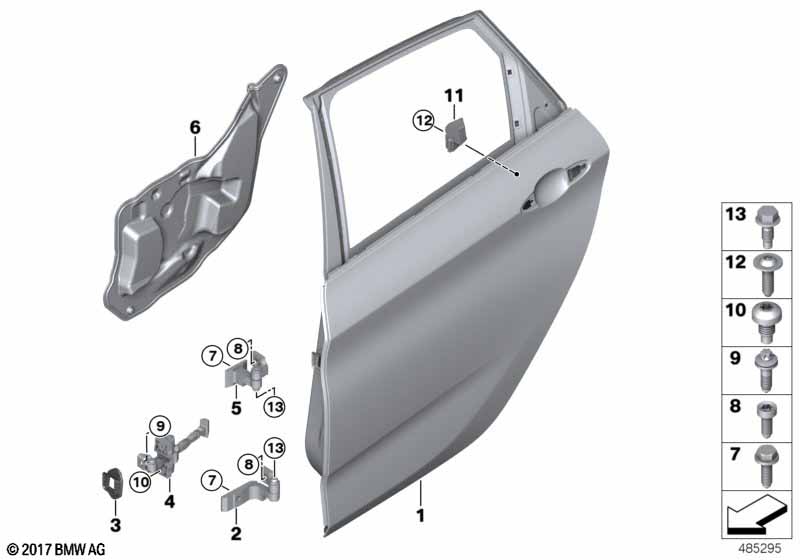

This Dveře vzadu - závěs/dveřní brzda technical drawing provides a detailed breakdown of the assembly for the 2 Series F45 Active Tourer LCI 220i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2018.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | dveře vzadu vlevo | 1 | 41009631839 | Shop at ECS Tuning | ||||||
| 01 | dveře zadní vpravo | 1 | 41009631840 | Shop at ECS Tuning | ||||||
| 02 | Závěs dveří zadní dolní levý | 1 | 41527284543 | +core | Shop at ECS Tuning | |||||
| 02 | Závěs dveří zadní dolní pravý | 1 | 41527284544 | +core | Shop at ECS Tuning | |||||
| 03 | Těsnění dveřní brzda zadní levé | 1 | 51227297257 | UKONČENO | Shop at ECS Tuning | |||||
| 03 | Těsnění dveřní brzda zadní pravé | 1 | 51227297258 | Shop at ECS Tuning | ||||||
| 03 | Těsnění dveřní brzda zadní levé | 1 | 51227483955 | Shop at ECS Tuning | ||||||
| 03 | Těsnění dveřní brzda zadní pravé | 1 | 51227483956 | Shop at ECS Tuning | ||||||
| 04 | Dveřní brzda zadní | 1 | 51227404899 | Shop at ECS Tuning | ||||||
| 04 | Dveřní brzda zadní pravá | 1 | 51227404900 | Shop at ECS Tuning | ||||||
| 05 | Závěs dveří zadní horní levý | 1 | 41527284545 | +core | Shop at ECS Tuning | |||||
| 05 | Závěs dveří zadní horní pravý | 1 | 41527284546 | +core | Shop at ECS Tuning | |||||
| 06 | Zvuková izolace dveře zadní levé | 1 | 51487390077 | Shop at ECS Tuning | ||||||
| 06 | Zvuková izolace dveře zadní pravé | 1 | 51487390078 | Shop at ECS Tuning | ||||||
| 07 | Šestihranný šroub kónický | M12X35 | 1 | 07148499258 | Shop at ECS Tuning | |||||
| 08 | Zápustný šroub Torx | ISA M10X28 | 1 | 07147266068 | Shop at ECS Tuning | |||||
| 09 | Šroub Torx s podložkou | ASA M8X22 | 1 | 07147248303 | $0.60 | Shop at ECS Tuning | ||||
| 10 | Šroub Torx s podložkou | ISA M6X12 | 2 | 51226976687 | $0.59 | Shop at ECS Tuning | ||||
| 12 | Šroub s čočkovitou hlavou | ST5X17-ZNS3 | 1 | 07147127714 | $0.25 | Shop at ECS Tuning | ||||
| 13 | Šestihranný šroub s přírubou | M8X24 | 4 | 07147284478 | Shop at ECS Tuning |
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 2 Series F45 Active Tourer LCI 220i Dveře vzadu - závěs/dveřní brzda?
- This technical diagram illustrates the Dveře vzadu - závěs/dveřní brzda within the Karoserie plechové díly group for the 2 Series F45 Active Tourer LCI 220i produced during 2018. It provides a detailed exploded view of the components, identifying key parts such as the dveře vzadu vlevo (Part #41009631839).
- Which models use the hardware listed in this Dveře vzadu - závěs/dveřní brzda?
- The hardware and components featured in the Dveře vzadu - závěs/dveřní brzda are specific to the 2 Series F45 Active Tourer LCI 220i produced during 2018. These technical specifications ensure that parts like the dveře vzadu vlevo (41009631839) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Dveře vzadu - závěs/dveřní brzda assembly?
- Each item in the Dveře vzadu - závěs/dveřní brzda corresponds to the numbered list below the illustration. For the 2 Series F45 Active Tourer LCI 220i, you can identify the dveře vzadu vlevo by locating its position on the schematic, which then links to the official BMW part number 41009631839 for the Karoserie plechové díly section.
