Boční výztuha jednotlivé díly for BMW MINI F55 Cooper (2018)

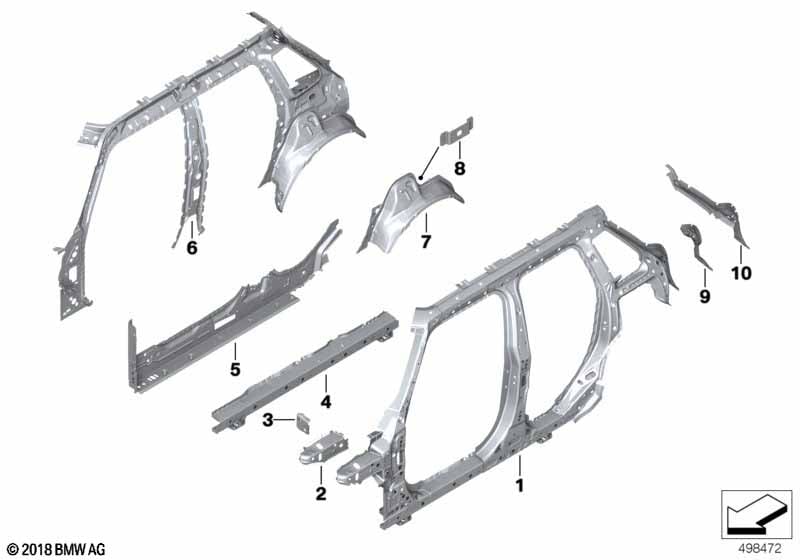

This Boční výztuha jednotlivé díly technical drawing provides a detailed breakdown of the assembly for the MINI F55 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2018.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Boční rám střední levý | 1 | 07/2024 | 41007408771 | Shop at ECS Tuning | |||||
| Oprava nutná | ||||||||||
| 01 | Boční rám střední pravý | 1 | 07/2024 | 41007408772 | Shop at ECS Tuning | |||||
| Oprava nutná | ||||||||||
| -- | Šestihranný šroub kónický | M12X35 | 4 | 07/2024 | 07148499258 | Shop at ECS Tuning | ||||
| Informace: V případě opravy prahu je navíc vyžadováno vyztužení podélného nosníku. |
||||||||||
| 01 | Boční rám střední levý | 1 | 41215A7E651 | NoS | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Vyztužení podélný nosník levý | 1 | 41007408789 | Shop at ECS Tuning | ||||||
| 01 | Boční rám střední pravý | 1 | 41215A7E652 | NoS | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Vyztužení podélný nosník levý | 1 | 41007408789 | Shop at ECS Tuning | ||||||
| -- | Vyztužení podélný nosník pravý | 1 | 41007408790 | Shop at ECS Tuning | ||||||
| 02 | Opěrný držák podběh kola vnitřní levý | 1 | 41007387005 | Shop at ECS Tuning | ||||||
| 02 | Opěrný držák podběh kola vnitřní pravý | 1 | 41007387006 | Shop at ECS Tuning | ||||||
| 03 | Příčný plech opěrný držák levý | 1 | 41007387009 | Shop at ECS Tuning | ||||||
| 03 | Příčný plech opěrný držák pravý | 1 | 41007387010 | Shop at ECS Tuning | ||||||
| 04 | Vyztužení podélný nosník levý | 1 | 41007408789 | Shop at ECS Tuning | ||||||
| 04 | Vyztužení podélný nosník pravý | 1 | 41007408790 | Shop at ECS Tuning | ||||||
| 05 | Vstup vnitřní levý | 1 | 41007402205 | Shop at ECS Tuning | ||||||
| 05 | Vstup vnitřní pravý | 1 | 41007402206 | Shop at ECS Tuning | ||||||
| 06 | Boční rám vnitřní levý | 1 | 41007408753 | Shop at ECS Tuning | ||||||
| 06 | Boční rám vnitřní pravý | 1 | 41007408754 | Shop at ECS Tuning | ||||||
| 07 | Podběh kola vnější zadní levý | 1 | 41007408803 | Shop at ECS Tuning | ||||||
| 07 | Podběh kola vnější zadní pravý | 1 | 41007408804 | Shop at ECS Tuning | ||||||
| 08 | Držák DWA | 1 | 41007284325 | Shop at ECS Tuning | ||||||
| 09 | Vyztužení D-sloupek vnitřní levý | 1 | 41007430977 | Shop at ECS Tuning | ||||||
| 09 | Vyztužení D-sloupek vnitřní pravý | 1 | 41007430978 | Shop at ECS Tuning | ||||||
| 10 | D-sloupek vnitřní levý | 1 | 41007430981 | Shop at ECS Tuning | ||||||
| 10 | D-sloupek vnitřní pravý | 1 | 41007430982 | Shop at ECS Tuning | ||||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
