Boční výztuha-jednotlivé díly for BMW MINI Clubman F54 One

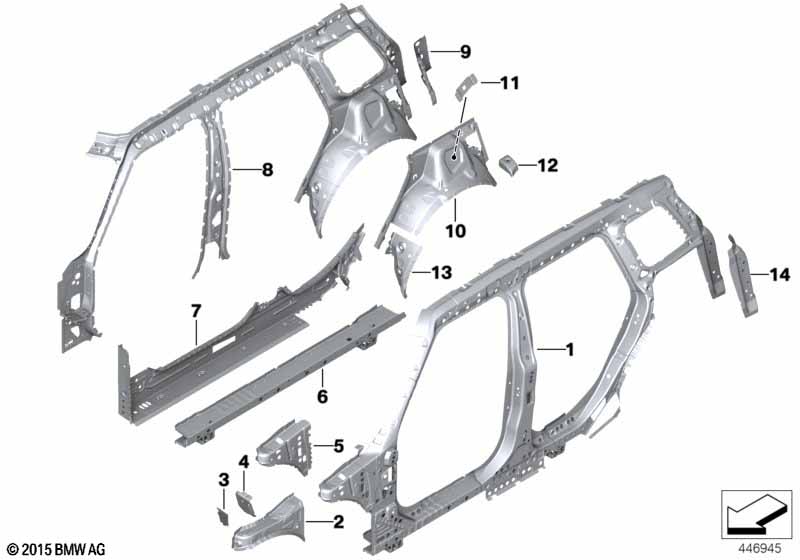

This Boční výztuha-jednotlivé díly technical drawing provides a detailed breakdown of the assembly for the MINI Clubman F54 One. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Boční rám střední levý | 1 | 41007430867 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| 01 | Boční rám střední pravý | 1 | 41007430868 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Šestihranný šroub kónický | M12X35 | 4 | 07148499258 | Shop at ECS Tuning | |||||
| 02 | Opěrný držák podběh kola vnější levý | 1 | 41007432695 | Shop at ECS Tuning | ||||||
| 02 | Opěrný držák podběh kola vnější pravý | 1 | 41007432696 | Shop at ECS Tuning | ||||||
| 03 | Výlisek opěrný držák podběh kola přední | 1 | 41007320735 | Shop at ECS Tuning | ||||||
| 04 | Příčný plech opěrný držák levý | 1 | 41007408635 | Shop at ECS Tuning | ||||||
| 04 | Příčný plech opěrný držák pravý | 1 | 41007408636 | Shop at ECS Tuning | ||||||
| 05 | Opěrný držák podběh kola vnitřní levý | 1 | 41007408793 | Shop at ECS Tuning | ||||||
| 05 | Opěrný držák podběh kola vnitřní pravý | 1 | 41007408794 | Shop at ECS Tuning | ||||||
| 06 | Vyztužení podélný nosník levý | 1 | 41007430871 | NoS | Shop at ECS Tuning | |||||
| 06 | Vyztužení podélný nosník pravý | 1 | 41007430872 | NoS | Shop at ECS Tuning | |||||
| 07 | Vstup vnitřní levý | 1 | 41007402255 | Shop at ECS Tuning | ||||||
| 07 | Vstup vnitřní pravý | 1 | 41007402256 | NoS | Shop at ECS Tuning | |||||
| 08 | Boční rám vnitřní levý | 1 | 41007430865 | NoS | Shop at ECS Tuning | |||||
| 08 | Boční rám vnitřní pravý | 1 | 41007430866 | Shop at ECS Tuning | ||||||
| 09 | D-sloupek vnitřní levý | 1 | 41007430983 | Shop at ECS Tuning | ||||||
| 09 | D-sloupek vnitřní pravý | 1 | 41007430984 | Shop at ECS Tuning | ||||||
| 10 | Podběh kola vnější zadní levý | 1 | 41007430873 | Shop at ECS Tuning | ||||||
| 10 | Podběh kola vnější zadní pravý | 1 | 41007430874 | Shop at ECS Tuning | ||||||
| 11 | Držák DWA | 1 | 41007284325 | Shop at ECS Tuning | ||||||
| 12 | Prodloužení podběh kola zadní levý | 1 | 41007430875 | Shop at ECS Tuning | ||||||
| 12 | Prodloužení podběh kola zadní pravý | 1 | 41007430876 | Shop at ECS Tuning | ||||||
| 13 | Prodloužení podběh kola levý | 1 | 41007430877 | Shop at ECS Tuning | ||||||
| 13 | Prodloužení podběh kola pravý | 1 | 41007430878 | Shop at ECS Tuning | ||||||
| 14 | Vyztužení D-sloupek vnitřní levý | 1 | 41007430979 | Shop at ECS Tuning | ||||||
| 14 | Vyztužení D-sloupek vnitřní pravý | 1 | 41007430980 | Shop at ECS Tuning | ||||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
