Podběh kola/držák motoru for BMW 5 Series G31 Touring LCI 530e (2024)

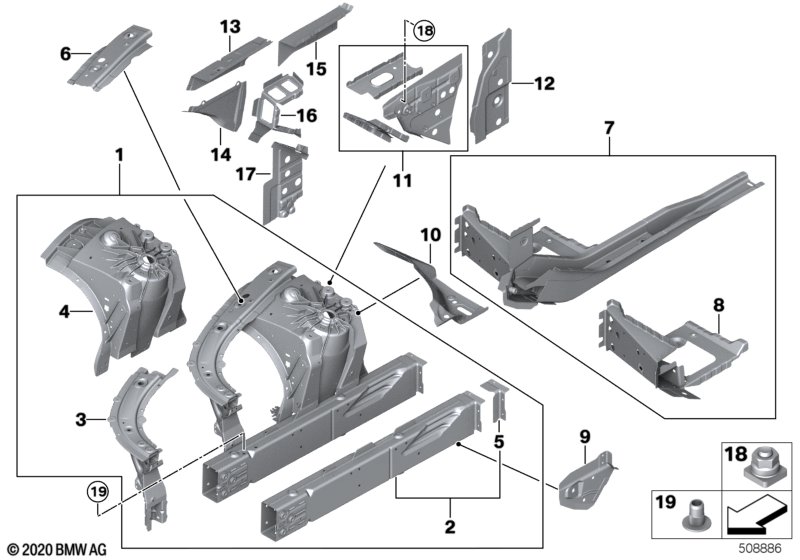

This Podběh kola/držák motoru technical drawing provides a detailed breakdown of the assembly for the 5 Series G31 Touring LCI 530e. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2024.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Podběh kola přední levý | 1 | 41007446651 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Těsnicí hmota D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| 01 | Podběh kola bez č. podvoz. vpředu vpravo | 1 | 41007446652 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Těsnicí hmota D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Matice slepého nýtu plochá hlava | M6 | 1 | 07147207000 | Shop at ECS Tuning | |||||
| Při objednávce jsou nutné: - VIN kód vozidla |
||||||||||
| 01 | Podběh kola s č. podvoz. vpředu vpravo | 1 | 41002456303 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Těsnicí hmota D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Ochranná fólie čísla podvozku | 1 | 51719636310 | Shop at ECS Tuning | ||||||
| Opravuje se technikou lepení/nýtování. |
||||||||||
| 02 | Držák motoru levý | 1 | 41007359395 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Slepý nýt N1 | 44 | 83190301414 | $1.98 | Shop at ECS Tuning | |||||
| -- | Slepý nýt N2 | 2 | 83190301419 | $1.98 | Shop at ECS Tuning | |||||
| -- | Šroub | SF PLUS M5X15 | 3 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Lepidlo na karoserie K1 | 195ML | 1 | 83190413015 | $244.89 | Shop at ECS Tuning | ||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Těsnicí hmota D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Vyztužení držák motoru levý | 1 | 41007412951 | Shop at ECS Tuning | ||||||
| 02 | Držák motoru pravý | 1 | 41007359396 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Slepý nýt N1 | 44 | 83190301414 | $1.98 | Shop at ECS Tuning | |||||
| -- | Slepý nýt N2 | 2 | 83190301419 | $1.98 | Shop at ECS Tuning | |||||
| -- | Šroub | SF PLUS M5X15 | 3 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Lepidlo na karoserie K1 | 195ML | 1 | 83190413015 | $244.89 | Shop at ECS Tuning | ||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Těsnicí hmota D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Vyztužení držák motoru pravý | 1 | 41007412952 | Shop at ECS Tuning | ||||||
| -- | Ochrana proti oděru | 1 | 64219385206 | Shop at ECS Tuning | ||||||
| 03 | Opěrný držák podběh kola vnitřní levý | 1 | 41007446653 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Slepý nýt N1 | 15 | 83190301414 | $1.98 | Shop at ECS Tuning | |||||
| -- | Šroub | SF PLUS M5X15 | 2 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Lepidlo na karoserie K5 | 50 ML | 1 | 83192158654 | Shop at ECS Tuning | |||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | BMW 2sl. polyuretanová pěna | 50 ML | 1 | 83422288930 | Shop at ECS Tuning | |||||
| -- | Těsnicí hmota D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| 03 | Opěr.nos.hor. č.podv. podb.kola př.pr. | 1 | 41007446654 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Slepý nýt N1 | 15 | 83190301414 | $1.98 | Shop at ECS Tuning | |||||
| -- | Šroub | SF PLUS M5X15 | 2 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Lepidlo na karoserie K5 | 50 ML | 1 | 83192158654 | Shop at ECS Tuning | |||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | BMW 2sl. polyuretanová pěna | 50 ML | 1 | 83422288930 | Shop at ECS Tuning | |||||
| -- | Těsnicí hmota D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Ochranná fólie čísla podvozku | 1 | 51719636310 | Shop at ECS Tuning | ||||||
| Při objednávce jsou nutné: - VIN kód vozidla |
||||||||||
| 03 | Opěr.nos.hor. s č.podv.podb.kola př.pr. | 1 | 41002433159 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Slepý nýt N1 | 15 | 83190301414 | $1.98 | Shop at ECS Tuning | |||||
| -- | Šroub | SF PLUS M5X15 | 2 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Lepidlo na karoserie K5 | 50 ML | 1 | 83192158654 | Shop at ECS Tuning | |||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | BMW 2sl. polyuretanová pěna | 50 ML | 1 | 83422288930 | Shop at ECS Tuning | |||||
| -- | Těsnicí hmota D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Svařovaná matice | M8 | 1 | 07149115672 | Shop at ECS Tuning | |||||
| -- | Ochranná fólie čísla podvozku | 1 | 51719636310 | Shop at ECS Tuning | ||||||
| Opravuje se technikou lepení/nýtování. Jen společně s poz. 3 |
||||||||||
| 04 | Pružná vzpěra vlevo | 1 | 41007329873 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Slepý nýt N1 | 74 | 83190301414 | $1.98 | Shop at ECS Tuning | |||||
| -- | Slepý nýt N2 | 2 | 83190301419 | $1.98 | Shop at ECS Tuning | |||||
| -- | Šroub | SF PLUS M5X15 | 3 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Lepidlo na karoserie K1 | 195ML | 1 | 83190413015 | $244.89 | Shop at ECS Tuning | ||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | BMW 2sl. polyuretanová pěna | 50 ML | 1 | 83422288930 | Shop at ECS Tuning | |||||
| -- | Těsnicí hmota D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Držák brzdová hadice levý | 1 | 41007412933 | Shop at ECS Tuning | ||||||
| -- | Opěrný držák podběh kola přední levý | 1 | 41007446669 | Shop at ECS Tuning | ||||||
| 04 | Pružná vzpěra pravá | 1 | 41007329874 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Slepý nýt N1 | 74 | 83190301414 | $1.98 | Shop at ECS Tuning | |||||
| -- | Slepý nýt N2 | 2 | 83190301419 | $1.98 | Shop at ECS Tuning | |||||
| -- | Šroub | SF PLUS M5X15 | 3 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Lepidlo na karoserie K1 | 195ML | 1 | 83190413015 | $244.89 | Shop at ECS Tuning | ||||
| -- | Cleaner R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | BMW 2sl. polyuretanová pěna | 50 ML | 1 | 83422288930 | Shop at ECS Tuning | |||||
| -- | Těsnicí hmota D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Matice slepého nýtu plochá hlava | M6 | 1 | 07147207000 | Shop at ECS Tuning | |||||
| -- | Držák brzdová hadice pravý | 1 | 41007412934 | Shop at ECS Tuning | ||||||
| -- | Opěrný držák podběh kola přední pravý | 1 | 41007446670 | Shop at ECS Tuning | ||||||
| 05 | Krycí plech držák motoru levý | 1 | 41007412935 | Shop at ECS Tuning | ||||||
| 05 | Krycí plech držák motoru pravý | 1 | 41007412936 | Shop at ECS Tuning | ||||||
| 06 | Opěrný držák podběh kola přední levý | 1 | 41007446669 | Shop at ECS Tuning | ||||||
| 06 | Opěrný držák podběh kola přední pravý | 1 | 41007446670 | Shop at ECS Tuning | ||||||
| 07 | Držák motoru zadní levý | 1 | 41007412941 | Shop at ECS Tuning | ||||||
| 07 | Držák motoru zadní pravý | 1 | 41007412942 | Shop at ECS Tuning | ||||||
| 08 | Držák motoru zadní pravý | 1 | 41007412942 | Shop at ECS Tuning | ||||||
| 08 | Propojení boční rám levý | 1 | 41007412943 | Shop at ECS Tuning | ||||||
| 09 | Vyztužení držák motoru levý | 1 | 41007412951 | Shop at ECS Tuning | ||||||
| 09 | Vyztužení držák motoru pravý | 1 | 41007412952 | Shop at ECS Tuning | ||||||
| 10 | Vložka podběhu kola zadní levá | 1 | 41007412963 | Shop at ECS Tuning | ||||||
| 10 | Vložka podběhu kola zadní pravá | 1 | 41007412964 | Shop at ECS Tuning | ||||||
| 11 | Sloupek A vnitřní přední levý | 1 | 41007446657 | Shop at ECS Tuning | ||||||
| 11 | Sloupek A vnitřní přední pravý | 1 | 41007446658 | Shop at ECS Tuning | ||||||
| 12 | A-sloupek vnitřní levý | 1 | 41007412965 | Shop at ECS Tuning | ||||||
| 12 | A-sloupek vnitřní pravý | 1 | 41007412966 | Shop at ECS Tuning | ||||||
| 13 | Prodloužení opěr. držák podběh kola levý | 1 | 41007446667 | Shop at ECS Tuning | ||||||
| 13 | Prodloužení opěr.držák podběh kola pravý | 1 | 41007446668 | Shop at ECS Tuning | ||||||
| 14 | Krycí plech opěrný držák levý | 1 | 41007412959 | Shop at ECS Tuning | ||||||
| 14 | Krycí plech opěrný držák pravý | 1 | 41007412960 | Shop at ECS Tuning | ||||||
| 15 | Výztuha podpěrný nosník levý | 1 | 41007437463 | Shop at ECS Tuning | ||||||
| 15 | Výztuha podpěrný nosník pravý | 1 | 41007437464 | Shop at ECS Tuning | ||||||
| 16 | Příčný plech sloupek A levý | 1 | 41217421799 | Shop at ECS Tuning | ||||||
| 16 | Příčný plech sloupek A pravý | 1 | 41217421800 | Shop at ECS Tuning | ||||||
| 17 | Deformační výztuha levá | 1 | 41007469619 | Shop at ECS Tuning | ||||||
| 17 | Deformační výztuha pravá | 1 | 41007469620 | Shop at ECS Tuning | ||||||
| 18 | Kostřicí čep | M8X12 | X | 07147182215 | Shop at ECS Tuning | |||||
| 18 | Kostřicí šroub 48V | M8X13 | X | 41009880323 | Shop at ECS Tuning | |||||
| 18 | Kostřicí čep | M6X12 | X | 41118367249 | $1.85 | UKONČENO | Shop at ECS Tuning | |||
| 18 | Kostřicí čep | M6X12 | X | 41248185432 | Shop at ECS Tuning | |||||
| 19 | Matice slepého nýtu plochá hlava | M8 | X | 33306858828 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
