Boční výztuha střední for BMW 6 Series G32 GT 640dX (2020)

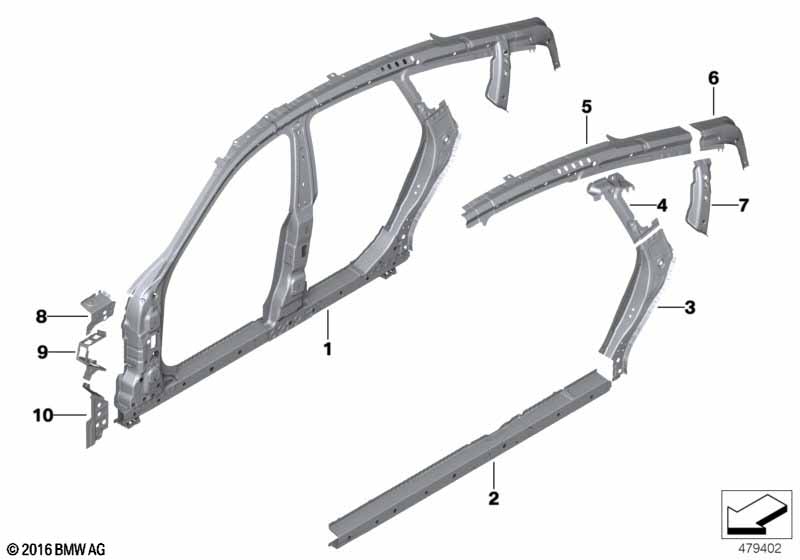

This Boční výztuha střední technical drawing provides a detailed breakdown of the assembly for the 6 Series G32 GT 640dX. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2020.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Boční rám střední levý | 1 | 41007437435 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| 01 | Boční rám střední pravý | 1 | 41007437436 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Šestihranný šroub kónický | M12X35 | 4 | 07148499258 | Shop at ECS Tuning | |||||
| 02 | Výztuha vstup vlevo | 1 | 41007437469 | NoS | Shop at ECS Tuning | |||||
| 02 | Výztuha vstup vpravo | 1 | 41007437470 | Shop at ECS Tuning | ||||||
| 03 | Podpěra C-sloupek dole vlevo | 1 | 41007462391 | Shop at ECS Tuning | ||||||
| 03 | Podpěra C-sloupek dole vpravo | 1 | 41007462392 | NoS | Shop at ECS Tuning | |||||
| 04 | Podpěra C-sloupek nahoře vlevo | 1 | 41007462393 | NoS | Shop at ECS Tuning | |||||
| 04 | Podpěra C-sloupek nahoře vpravo | 1 | 41007462394 | Shop at ECS Tuning | ||||||
| 05 | Vyztužení rám střechy vnitřní levý | 1 | 41007437473 | NoS | Shop at ECS Tuning | |||||
| 05 | Vyztužení rám střechy vnitřní pravý | 1 | 41007437474 | NoS | Shop at ECS Tuning | |||||
| 06 | Výztuha sloupek D levý | 1 | 41007437491 | NoS | Shop at ECS Tuning | |||||
| 06 | Výztuha sloupek pravý | 1 | 41007437492 | NoS | Shop at ECS Tuning | |||||
| 07 | Táhlo C-sloupek levý | 1 | 41007437487 | Shop at ECS Tuning | ||||||
| 07 | Táhlo C-sloupek pravý | 1 | 41007437488 | NoS | Shop at ECS Tuning | |||||
| 08 | Výztuha podpěrný nosník levý | 1 | 41007437465 | Shop at ECS Tuning | ||||||
| 08 | Výztuha podpěrný nosník pravý | 1 | 41007437466 | Shop at ECS Tuning | ||||||
| 09 | Příčný plech sloupek A levý | 1 | 41217421799 | Shop at ECS Tuning | ||||||
| 09 | Příčný plech sloupek A pravý | 1 | 41217421800 | Shop at ECS Tuning | ||||||
| 10 | Deformační výztuha levá | 1 | 41007469621 | Shop at ECS Tuning | ||||||
| 10 | Deformační výztuha pravá | 1 | 41007469622 | Shop at ECS Tuning | ||||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
