Dveře přední, závěs/dveřní brzda for BMW 4 Series G23 Cabrio 420d (2023)

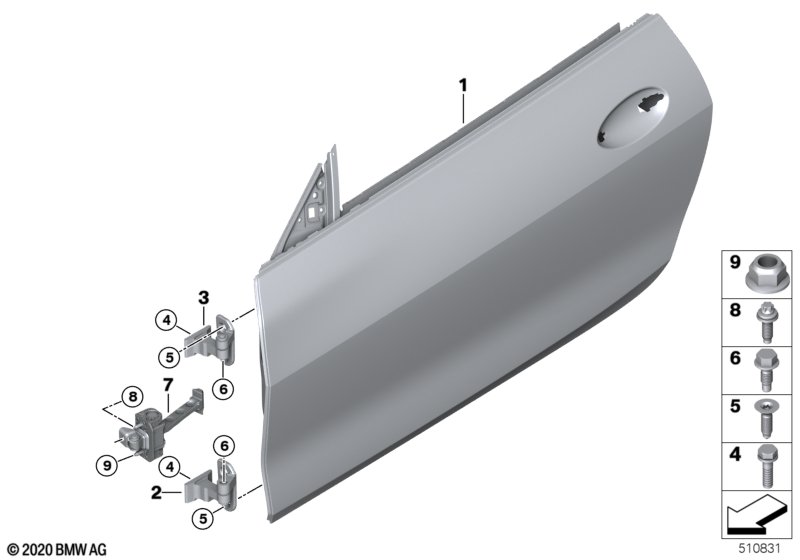

This Dveře přední, závěs/dveřní brzda technical drawing provides a detailed breakdown of the assembly for the 4 Series G23 Cabrio 420d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2023.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Dveře přední levé | 1 | 41009478691 | Shop at ECS Tuning | ||||||
| 01 | Dveře přední pravé | 1 | 41009478692 | Shop at ECS Tuning | ||||||
| 02 | Závěs dveří dolní levý | 1 | 41517420089 | Shop at ECS Tuning | ||||||
| 02 | Závěs dveří dolní pravý | 1 | 41517420090 | Shop at ECS Tuning | ||||||
| 03 | Závěs dveří horní levý | 1 | 41517420093 | Shop at ECS Tuning | ||||||
| 03 | Závěs dveří horní pravý | 1 | 41517420094 | Shop at ECS Tuning | ||||||
| 04 | Šestihranný šroub kónický | M12X35 | 4 | 07148499258 | Shop at ECS Tuning | |||||
| 05 | Zápustný šroub Torx | ISA M8X29.5 | 4 | 07147261771 | Shop at ECS Tuning | |||||
| 06 | Šestihranný šroub s přírubou | M8X24 | 4 | 07147284478 | Shop at ECS Tuning | |||||
| 07 | Dveřní brzda | 2 | 51007482127 | Shop at ECS Tuning | ||||||
| 08 | Šroub Kombi-ASA | 2 | 07148846530 | Shop at ECS Tuning | ||||||
| 09 | Šestihranná matice | M6 | 4 | 07129909275 | Shop at ECS Tuning |
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 4 Series G23 Cabrio 420d Dveře přední, závěs/dveřní brzda?
- This technical diagram illustrates the Dveře přední, závěs/dveřní brzda within the Karoserie plechové díly group for the 4 Series G23 Cabrio 420d produced during 2023. It provides a detailed exploded view of the components, identifying key parts such as the Dveře přední levé (Part #41009478691).
- Which models use the hardware listed in this Dveře přední, závěs/dveřní brzda?
- The hardware and components featured in the Dveře přední, závěs/dveřní brzda are specific to the 4 Series G23 Cabrio 420d produced during 2023. These technical specifications ensure that parts like the Dveře přední levé (41009478691) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Dveře přední, závěs/dveřní brzda assembly?
- Each item in the Dveře přední, závěs/dveřní brzda corresponds to the numbered list below the illustration. For the 4 Series G23 Cabrio 420d, you can identify the Dveře přední levé by locating its position on the schematic, which then links to the official BMW part number 41009478691 for the Karoserie plechové díly section.
