Boční výztuha for BMW 2 Series U06 Active Tourer 220d (2025)

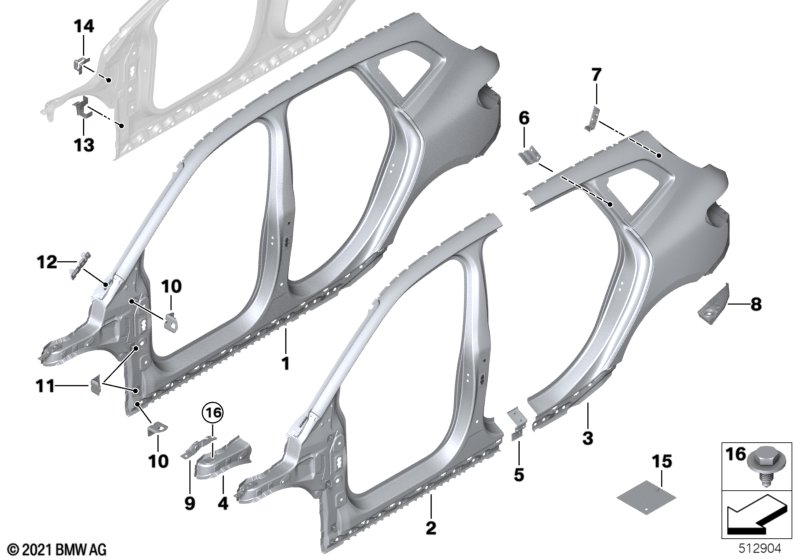

This Boční výztuha technical drawing provides a detailed breakdown of the assembly for the 2 Series U06 Active Tourer 220d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2025.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Boční rám vnější levý | 1 | 41009854867 | Shop at ECS Tuning | ||||||
| 01 | Boční rám vnější pravý | 1 | 41009854868 | Shop at ECS Tuning | ||||||
| 02 | A-sloupek vnější levý | 1 | 41009631103 | Shop at ECS Tuning | ||||||
| 02 | A-sloupek vnější pravý | 1 | 41009631104 | Shop at ECS Tuning | ||||||
| 03 | Boční stěna zadní levá | 1 | 41009631099 | Shop at ECS Tuning | ||||||
| 03 | Boční stěna zadní pravá | 1 | 41009631100 | Shop at ECS Tuning | ||||||
| 04 | Opěrný držák podběh kola vnitřní levý | 1 | 41009630391 | Shop at ECS Tuning | ||||||
| 04 | Opěrný držák podběh kola vnitřní pravý | 1 | 41009630392 | Shop at ECS Tuning | ||||||
| 05 | Výztužný plech práh levý | 1 | 41009623255 | Shop at ECS Tuning | ||||||
| 05 | Výztužný plech práh pravý | 1 | 41009623256 | Shop at ECS Tuning | ||||||
| 06 | Výztužný plech sloupek C levý | 1 | 41009623257 | Shop at ECS Tuning | ||||||
| 06 | Výztužný plech sloupek C pravý | 1 | 41009623258 | Shop at ECS Tuning | ||||||
| 07 | Výztužný plech sloupek D levý | 1 | 41009623259 | Shop at ECS Tuning | ||||||
| 07 | Výztužný plech sloupek D pravý | 1 | 41009623260 | Shop at ECS Tuning | ||||||
| 08 | Prodloužení boční stěna zadní levá | 1 | 41009630395 | NoS | Shop at ECS Tuning | |||||
| 08 | Prodloužení boční stěna vzadu vpravo | 1 | 41009630396 | NoS | Shop at ECS Tuning | |||||
| 09 | Držák plynová vzpěra levý | 1 | 41215A4CBB3 | Shop at ECS Tuning | ||||||
| 09 | Držák plynová vzpěra pravý | 1 | 41215A4CBB4 | Shop at ECS Tuning | ||||||
| 10 | Držák boční stěna A-sloupek | 2 | 41009624949 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Slepý nýt N3 | 4 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Lepidlo na karoserie K5 | 50 ML | 2 | 83192158654 | Shop at ECS Tuning | |||||
| -- | Cleaner R1 | 100ML | 2 | 83192211217 | Shop at ECS Tuning | |||||
| 11 | Držák boční stěna dolní | 2 | 41217284401 | Shop at ECS Tuning | ||||||
| 12 | Držák boční stěna horní levý | 1 | 41215A4CBC5 | Shop at ECS Tuning | ||||||
| 12 | Držák boční stěna horní pravý | 1 | 41215A4CBC6 | Shop at ECS Tuning | ||||||
| 13 | Držák nádoba voda na mytí dolní | 1 | 41215A4CBC4 | Shop at ECS Tuning | ||||||
| 14 | Držák nádoba voda na mytí horní | 1 | 41007488123 | Shop at ECS Tuning | ||||||
| 15 | Výztužný plech univerzální | X | 41217275563 | Shop at ECS Tuning | ||||||
| 16 | Šestihranný šroub s podložkou | M6X12 | 2 | 07147147513 | $0.38 | Shop at ECS Tuning | ||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 2 Series U06 Active Tourer 220d Boční výztuha?
- This technical diagram illustrates the Boční výztuha within the Karoserie plechové díly group for the 2 Series U06 Active Tourer 220d produced during 2025. It provides a detailed exploded view of the components, identifying key parts such as the Boční rám vnější levý (Part #41009854867).
- Which models use the hardware listed in this Boční výztuha?
- The hardware and components featured in the Boční výztuha are specific to the 2 Series U06 Active Tourer 220d produced during 2025. These technical specifications ensure that parts like the Boční rám vnější levý (41009854867) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Boční výztuha assembly?
- Each item in the Boční výztuha corresponds to the numbered list below the illustration. For the 2 Series U06 Active Tourer 220d, you can identify the Boční rám vnější levý by locating its position on the schematic, which then links to the official BMW part number 41009854867 for the Karoserie plechové díly section.
