Uzavírání dutin for BMW 2 Series U06 Active Tourer 218d (2025)

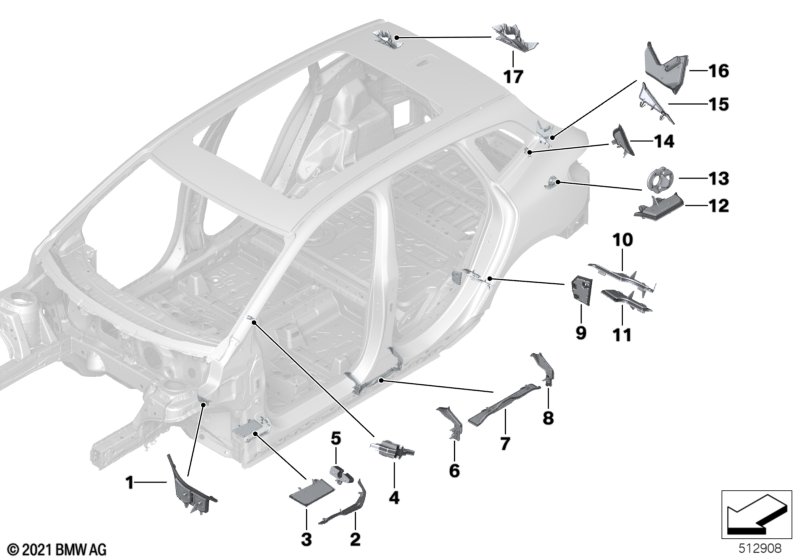

This Uzavírání dutin technical drawing provides a detailed breakdown of the assembly for the 2 Series U06 Active Tourer 218d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2025.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Výlisek konzola připojení nápravy | 2 | 41117301901 | Shop at ECS Tuning | ||||||
| 02 | Výlisek sloupku A vnější dole vlevo | 1 | 41007496765 | Shop at ECS Tuning | ||||||
| 02 | Výlisek sloupku A vnější dole vpravo | 1 | 41007496766 | Shop at ECS Tuning | ||||||
| 03 | Výlisek A-sloupek dolní vnitřní levý | 1 | 41007496757 | NoS | Shop at ECS Tuning | |||||
| 03 | Výlisek A-sloupek dolní vnitřní pravý | 1 | 41007496758 | NoS | Shop at ECS Tuning | |||||
| 04 | Výlisek A-sloupek horní vnitřní | 2 | 41007496769 | NoS | Shop at ECS Tuning | |||||
| 05 | Výlisek | 2 | 41217451717 | Shop at ECS Tuning | ||||||
| 06 | Výlisek vstup vnější přední levý | 1 | 41009482623 | NoS | Shop at ECS Tuning | |||||
| 06 | Výlisek vstup vnější přední pravý | 1 | 41009482624 | NoS | Shop at ECS Tuning | |||||
| 07 | Výlisek vstup vnější levý | 1 | 41007496745 | NoS | Shop at ECS Tuning | |||||
| 07 | Výlisek vstup vnější pravý | 1 | 41007496746 | NoS | Shop at ECS Tuning | |||||
| 08 | Výlisek vstup vnější zadní levý | 1 | 41009482625 | NoS | Shop at ECS Tuning | |||||
| 08 | Výlisek vstup vnější zadní pravý | 1 | 41009482626 | NoS | Shop at ECS Tuning | |||||
| 09 | Výlisek podélný nosník levý | 1 | 41117287135 | Shop at ECS Tuning | ||||||
| 09 | Výlisek podélný nosník pravý | 1 | 41117287136 | Shop at ECS Tuning | ||||||
| 10 | Výlisek C-sloupku vnější dole vlevo | 1 | 41007496781 | NoS | Shop at ECS Tuning | |||||
| 10 | Výlisek C-sloupku vnější dole vpravo | 1 | 41007496782 | NoS | Shop at ECS Tuning | |||||
| 11 | Výlisek C-sloupek vnitřní dolní levý | 1 | 41007496777 | NoS | Shop at ECS Tuning | |||||
| 11 | Výlisek C-sloupku uvnitř dole vpravo | 1 | 41007496778 | NoS | Shop at ECS Tuning | |||||
| 12 | Výlisek D-sloupku vnitřní dole vlevo | 1 | 41007496789 | NoS | Shop at ECS Tuning | |||||
| 12 | Výlisek D-sloupku vnitřní dole vpravo | 1 | 41007496790 | NoS | Shop at ECS Tuning | |||||
| 13 | Výlisek D-sloupku vnější dole | 2 | 41009466339 | NoS | Shop at ECS Tuning | |||||
| 14 | Výlisek D-sloupek vnitřní levý | 1 | 41009466335 | NoS | Shop at ECS Tuning | |||||
| 14 | Výlisek D-sloupek vnitřní pravý | 1 | 41009466336 | NoS | Shop at ECS Tuning | |||||
| 15 | Výlisek D-sloupku vnitřní horní vlevo | 1 | 41009466337 | NoS | Shop at ECS Tuning | |||||
| 15 | Výlisek D-sloupku vnitřní horní vpravo | 1 | 41009466338 | NoS | Shop at ECS Tuning | |||||
| 16 | Výlisek D-sloupku vnější horní vlevo | 1 | 41007496825 | NoS | Shop at ECS Tuning | |||||
| 17 | Výlisek D-sloupku vnější horní vpravo | 1 | 41009882973 | NoS | Shop at ECS Tuning |
Notes
- NoS = No Stock (Díl není centrálně skladován.)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 2 Series U06 Active Tourer 218d Uzavírání dutin?
- This technical diagram illustrates the Uzavírání dutin within the Karoserie plechové díly group for the 2 Series U06 Active Tourer 218d produced during 2025. It provides a detailed exploded view of the components, identifying key parts such as the Výlisek konzola připojení nápravy (Part #41117301901).
- Which models use the hardware listed in this Uzavírání dutin?
- The hardware and components featured in the Uzavírání dutin are specific to the 2 Series U06 Active Tourer 218d produced during 2025. These technical specifications ensure that parts like the Výlisek konzola připojení nápravy (41117301901) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Uzavírání dutin assembly?
- Each item in the Uzavírání dutin corresponds to the numbered list below the illustration. For the 2 Series U06 Active Tourer 218d, you can identify the Výlisek konzola připojení nápravy by locating its position on the schematic, which then links to the official BMW part number 41117301901 for the Karoserie plechové díly section.
