Boční stěna/výplň zadních dveří for BMW MINI Cabrio R52 Cooper (2002)

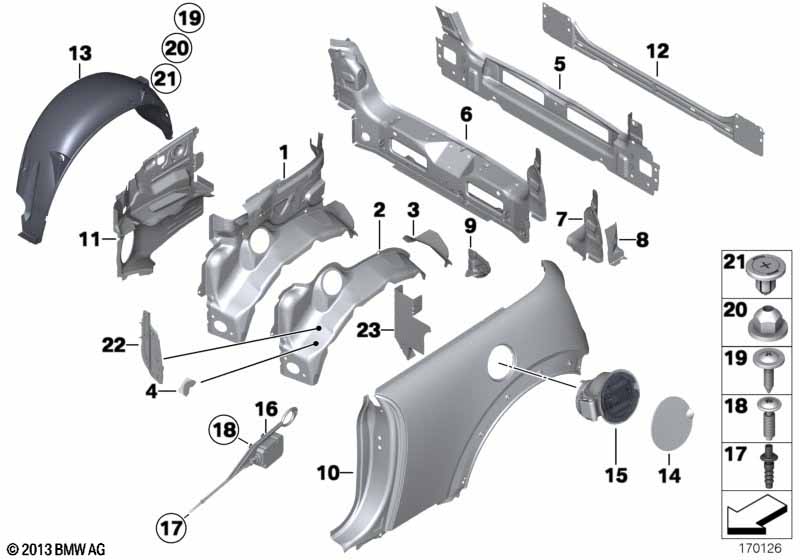

This Boční stěna/výplň zadních dveří technical drawing provides a detailed breakdown of the assembly for the MINI Cabrio R52 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2002.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Podběh kola zadní levý | 1 | 41147144511 | $271.00 | Shop at ECS Tuning | |||||
| 01 | Podběh kola zadní pravý | 1 | 41147144512 | $271.00 | Shop at ECS Tuning | |||||
| 02 | Podběh kola vnější zadní levý | 1 | 41147132753 | $157.48 | Shop at ECS Tuning | |||||
| 02 | Podběh kola vnější zadní pravý | 1 | 41147144386 | $147.62 | Shop at ECS Tuning | |||||
| 03 | Krycí plech podběh kola levý | 1 | 41147144387 | $17.14 | Shop at ECS Tuning | |||||
| 03 | Krycí plech podběh kola pravý | 1 | 41147144388 | $17.14 | Shop at ECS Tuning | |||||
| 04 | Držák výlisek | 1 | 41147144845 | $1.85 | Shop at ECS Tuning | |||||
| 05 | Výplň zadních dveří vnější potah | 1 | 41347144602 | $144.95 | Shop at ECS Tuning | |||||
| 06 | Výplň zadních dveří vnitřní | 1 | 41347145707 | $224.02 | Shop at ECS Tuning | |||||
| 07 | D-sloupek vnitřní levý | 1 | 41217144389 | $126.41 | Shop at ECS Tuning | |||||
| 07 | D-sloupek vnitřní pravý | 1 | 41217144390 | $126.41 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Krycí plech boční rám zadní levý | 1 | 41217144391 | $11.26 | Shop at ECS Tuning | |||||
| 08 | Krycí plech boční rám zadní pravý | 1 | 41217144392 | $11.26 | Shop at ECS Tuning | |||||
| 09 | Držák zadní výklopné dveře závěs levý | 1 | 41347137949 | $16.07 | Shop at ECS Tuning | |||||
| 09 | Držák zadní výklopné dveře závěs pravý | 1 | 41347137950 | $16.07 | Shop at ECS Tuning | |||||
| 10 | Boční stěna zadní levá | 1 | 41357142107 | $284.51 | Shop at ECS Tuning | |||||
| 10 | Boční stěna zadní pravá | 1 | 41357142108 | $284.51 | Shop at ECS Tuning | |||||
| 11 | Prostor pro skládací střechu levý | 1 | 41217144509 | $105.75 | UKONČENO | Shop at ECS Tuning | ||||
| 11 | Prostor pro skládací střechu pravý | 1 | 41217144510 | $105.75 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Vyztužení zadní stavba | 1 | 51712758499 | $413.01 | Shop at ECS Tuning | |||||
| 13 | Kryt podběh kola zadní pravý | 1 | 51711486199 | $72.63 | Shop at ECS Tuning | |||||
| 13 | Kryt podběh kola zadní levý | 1 | 51711486200 | $72.63 | Shop at ECS Tuning | |||||
| 14 | Plnicí klapka základní lak | 1 | 51177132944 | $45.42 | Shop at ECS Tuning | |||||
| Při objednávce uveďte kód barvy | ||||||||||
| 14 | Plnicí klapka | CODE-UNI/MET. | 1 | 51170309413 | $128.73 | UKONČENO | Shop at ECS Tuning | |||
| 15 | Závěs víko palivové nádrže | 1 | 51177118520 | $44.33 | Shop at ECS Tuning | |||||
| 16 | Servopohon plnicí klapka | 1 | 51257112132 | $93.52 | Shop at ECS Tuning | |||||
| 17 | Pryžová průchodka | 1 | 51257075026 | $3.48 | Shop at ECS Tuning | |||||
| 18 | Šroub Torx pro plast | L=16MM | 2 | 07146958583 | $0.25 | Shop at ECS Tuning | ||||
| 19 | Šroub s čočkovitou hlavou | L=18MM | 2 | 07147146367 | $0.29 | Shop at ECS Tuning | ||||
| 20 | Uzavřená matice | M5 | 8 | 51711934930 | $0.23 | Shop at ECS Tuning | ||||
| 21 | Rozpěrný nýt | 2 | 07130702966 | $0.48 | Shop at ECS Tuning | |||||
| 22 | Výlisek okenní šachta levý | 1 | 41217123455 | $17.22 | Shop at ECS Tuning | |||||
| 22 | Výlisek okenní šachta pravý | 1 | 41217123456 | $17.22 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI Cabrio R52 Cooper Boční stěna/výplň zadních dveří?
- This technical diagram illustrates the Boční stěna/výplň zadních dveří within the Karoserie plechové díly group for the MINI Cabrio R52 Cooper produced during 2002. It provides a detailed exploded view of the components, identifying key parts such as the Podběh kola zadní levý (Part #41147144511).
- Which models use the hardware listed in this Boční stěna/výplň zadních dveří?
- The hardware and components featured in the Boční stěna/výplň zadních dveří are specific to the MINI Cabrio R52 Cooper produced during 2002. These technical specifications ensure that parts like the Podběh kola zadní levý (41147144511) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Boční stěna/výplň zadních dveří assembly?
- Each item in the Boční stěna/výplň zadních dveří corresponds to the numbered list below the illustration. For the MINI Cabrio R52 Cooper, you can identify the Podběh kola zadní levý by locating its position on the schematic, which then links to the official BMW part number 41147144511 for the Karoserie plechové díly section.
