Uzavírání dutin for BMW 7 Series G70 740d (2022)

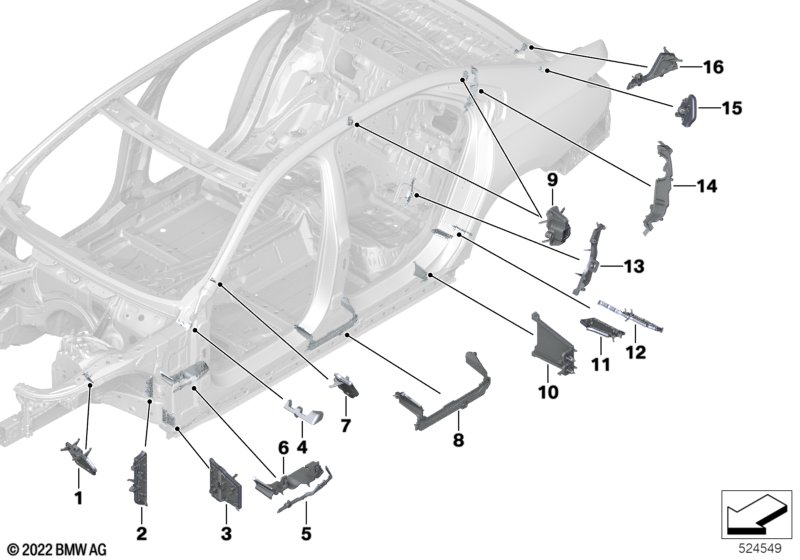

This Uzavírání dutin technical drawing provides a detailed breakdown of the assembly for the 7 Series G70 740d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2022.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Výlisek opěrný držák podběh kola přední | 2 | 41139623763 | Shop at ECS Tuning | ||||||
| 02 | Výlisek podp.nosníku přepážky mot.prost. | 2 | 41139623901 | Shop at ECS Tuning | ||||||
| 03 | Výlisek podélného nosníku vpředu vlevo | 1 | 41219451103 | Shop at ECS Tuning | ||||||
| 03 | Výlisek podélného nosníku přední pravý | 1 | 41219451104 | Shop at ECS Tuning | ||||||
| 04 | Litý díl A sloupek nahoře vlevo | 1 | 41219451107 | Shop at ECS Tuning | ||||||
| 04 | Litý díl A sloupek vpravo nahoře | 1 | 41219451108 | Shop at ECS Tuning | ||||||
| 05 | Výlisek sloupku A dole vnější vlevo | 1 | 41219883301 | Shop at ECS Tuning | ||||||
| 05 | Výlisek A sloupku dole vnější vpravo | 1 | 41219883302 | Shop at ECS Tuning | ||||||
| 06 | Výlisek A-sloupek dolní vnitřní levý | 1 | 41219451105 | Shop at ECS Tuning | ||||||
| 06 | Výlisek A-sloupek dolní vnitřní pravý | 1 | 41219451106 | Shop at ECS Tuning | ||||||
| 07 | Výlisek A-sloupek horní vnitřní | 2 | 41219451067 | NoS | Shop at ECS Tuning | |||||
| 08 | Výlisek B sloupek dolní vnější levý | 1 | 41219451061 | Shop at ECS Tuning | ||||||
| 08 | Výlisek B sloupek dolní vnější pravý | 1 | 41219451062 | Shop at ECS Tuning | ||||||
| 09 | Výlisek rám střechy vnitřní | 4 | 41219451037 | NoS | Shop at ECS Tuning | |||||
| 10 | Výlisek podélného nosníku zadní | 2 | 41219451101 | NoS | Shop at ECS Tuning | |||||
| 11 | Výlisek C sloupku vnitřní dolní | 2 | 41219451083 | NoS | Shop at ECS Tuning | |||||
| 12 | Výlisek C-sloupek vnější dolní | 2 | 41219451081 | Shop at ECS Tuning | ||||||
| 13 | Výlisek příčný nosník vlevo | 1 | 41119854435 | NoS | Shop at ECS Tuning | |||||
| 13 | Výlisek příčný nosník vpravo | 1 | 41119854436 | NoS | Shop at ECS Tuning | |||||
| 14 | Výlisek C-sloupek vnější levý | 1 | 41219451121 | Shop at ECS Tuning | ||||||
| 14 | Výlisek C-sloupek vnější pravý | 1 | 41219451122 | Shop at ECS Tuning | ||||||
| 15 | Výlisek rámu zadního okna vnější vlevo | 1 | 41139850129 | Shop at ECS Tuning | ||||||
| 15 | Výlisek rámu zadního okna vnější pravý | 1 | 41139850130 | Shop at ECS Tuning | ||||||
| 16 | Výlisek rámu zadního okna dole uprostřed | 2 | 41139481969 | Shop at ECS Tuning |
Notes
- NoS = No Stock (Díl není centrálně skladován.)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series G70 740d Uzavírání dutin?
- This technical diagram illustrates the Uzavírání dutin within the Karoserie plechové díly group for the 7 Series G70 740d produced during 2022. It provides a detailed exploded view of the components, identifying key parts such as the Výlisek opěrný držák podběh kola přední (Part #41139623763).
- Which models use the hardware listed in this Uzavírání dutin?
- The hardware and components featured in the Uzavírání dutin are specific to the 7 Series G70 740d produced during 2022. These technical specifications ensure that parts like the Výlisek opěrný držák podběh kola přední (41139623763) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Uzavírání dutin assembly?
- Each item in the Uzavírání dutin corresponds to the numbered list below the illustration. For the 7 Series G70 740d, you can identify the Výlisek opěrný držák podběh kola přední by locating its position on the schematic, which then links to the official BMW part number 41139623763 for the Karoserie plechové díly section.
