Přepážka zavaz.prostor/díly podlahy for BMW 7 Series G70 740d (2022)

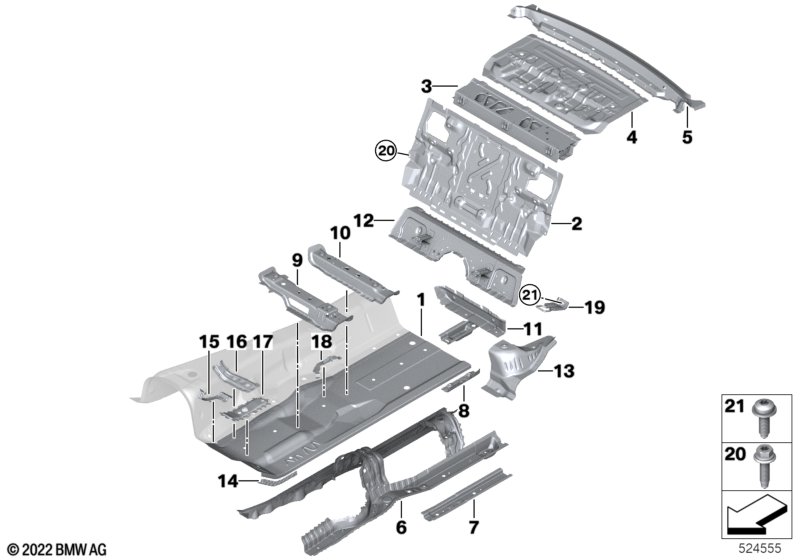

This Přepážka zavaz.prostor/díly podlahy technical drawing provides a detailed breakdown of the assembly for the 7 Series G70 740d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2022.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Plech podlahy levý | 1 | 41125A37991 | NoS | Shop at ECS Tuning | |||||
| 01 | Plech podlahy pravý | 1 | 41125A37992 | NoS | Shop at ECS Tuning | |||||
| 02 | Přepážka zavazadlový prostor | 1 | 41135A37AA0 | NoS | Shop at ECS Tuning | |||||
| 03 | Příčný držák přepážka | 1 | 41135A37A99 | NoS | Shop at ECS Tuning | |||||
| 04 | Přepážka zavazadlový prostor horní | 1 | 41135A37AA3 | NoS | Shop at ECS Tuning | |||||
| 05 | Rám zadního okna dolní | 1 | 41135A37AA4 | NoS | Shop at ECS Tuning | |||||
| 06 | Konzola nosník převodovky | 1 | 41118844686 | NoS | Shop at ECS Tuning | |||||
| 07 | Prodloužení držák motoru | 1 | 41118844243 | Shop at ECS Tuning | ||||||
| 08 | Vyztužení plech podlahy levý | 1 | 41125A379A1 | NoS | Shop at ECS Tuning | |||||
| 08 | Vyztužení plech podlahy pravý | 1 | 41125A379A2 | NoS | Shop at ECS Tuning | |||||
| 09 | Konzola sedadla přední levá | 1 | 41118844637 | NoS | Shop at ECS Tuning | |||||
| 09 | Konzola sedadla přední pravá | 1 | 41118844638 | NoS | Shop at ECS Tuning | |||||
| 10 | Konzola sedadla zadní levá | 1 | 41118844645 | NoS | Shop at ECS Tuning | |||||
| 10 | Konzola sedadla zadní pravá | 1 | 41118844646 | NoS | Shop at ECS Tuning | |||||
| 11 | Příčný držák vertikální plech levý | 1 | 41118844649 | NoS | Shop at ECS Tuning | |||||
| 11 | Příčný držák vertikální plech pravý | 1 | 41118844650 | NoS | Shop at ECS Tuning | |||||
| 12 | Příčný držák plech podlahy zadní | 1 | 41118844267 | NoS | Shop at ECS Tuning | |||||
| 13 | Výztuha plech podlahy zadní levá | 1 | 41125A379A7 | NoS | Shop at ECS Tuning | |||||
| 13 | Výztuha plech podlahy zadní pravá | 1 | 41125A379A8 | NoS | Shop at ECS Tuning | |||||
| 14 | Kryt adaptéru levý | 1 | 41125A37997 | Shop at ECS Tuning | ||||||
| 14 | Kryt adaptéru pravý | 1 | 41125A37998 | Shop at ECS Tuning | ||||||
| 15 | Držák modul akcelerátoru | 1 | 41125A37993 | NoS | Shop at ECS Tuning | |||||
| 15 | Držák modul akcelerátoru | RL | 1 | 41125A37994 | NoS | Shop at ECS Tuning | ||||
| 16 | Vyztužení tunel přední vlevo | 1 | 41125A37995 | NoS | Shop at ECS Tuning | |||||
| 16 | Vyztužení tunel přední vpravo | 1 | 41125A37996 | NoS | Shop at ECS Tuning | |||||
| 17 | Vyztužení držák motoru horní levý | 1 | 41117401631 | NoS | Shop at ECS Tuning | |||||
| 17 | Vyztužení držák motoru horní pravý | 1 | 41117401636 | NoS | Shop at ECS Tuning | |||||
| 18 | Držák centrální bas levý | 1 | 41127401629 | NoS | Shop at ECS Tuning | |||||
| 18 | Držák centrální bas pravý | 1 | 41127401630 | NoS | Shop at ECS Tuning | |||||
| 19 | Držák Isofix vnější | 2 | 41118845707 | NoS | Shop at ECS Tuning | |||||
| Oprava nutná | ||||||||||
| -- | Šroub s čočkovitou hlavou samojisticí | M8X25-10.9-ZNS3 | 2 | 07147427469 | Shop at ECS Tuning | |||||
| 20 | Šestihranný šroub | M8X31-10.9 ZNS3 | 4 | 07147398300 | Shop at ECS Tuning | |||||
| Pozor: Šroub se nesmí používat znovu! |
||||||||||
| 21 | Šroub s čočkovitou hlavou samojisticí | M8X25-10.9-ZNS3 | 2 | 07147427469 | NoS | Shop at ECS Tuning | ||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
