Uzavírání dutin for BMW 5 Series G60 Limuzína 520d (2025)

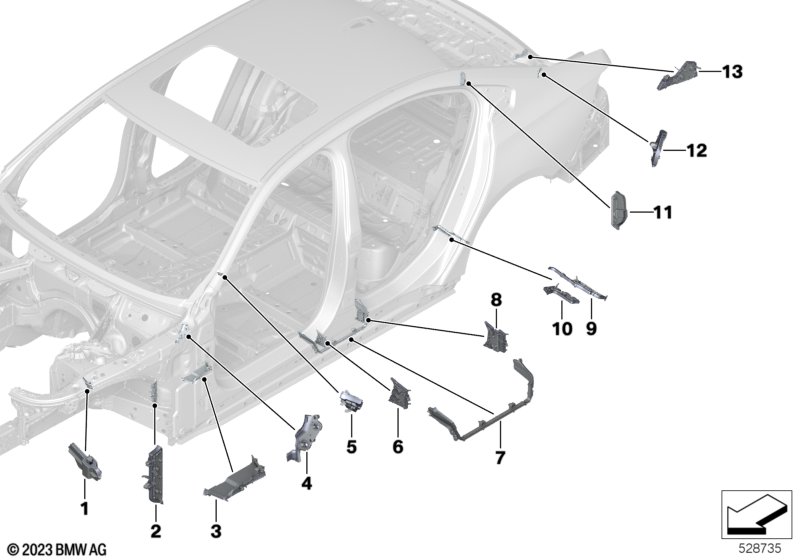

This Uzavírání dutin technical drawing provides a detailed breakdown of the assembly for the 5 Series G60 Limuzína 520d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2025.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Výlisek opěrný držák podběh kola přední | 2 | 41007342721 | Shop at ECS Tuning | ||||||
| 02 | Výlisek podp.nosníku přepážky mot.prost. | 2 | 41139623901 | Shop at ECS Tuning | ||||||
| 03 | Výlisek A-sloupek dolní vnitřní levý | 1 | 41009883147 | NoS | Shop at ECS Tuning | |||||
| 03 | Výlisek A-sloupek dolní vnitřní pravý | 1 | 41009883148 | NoS | Shop at ECS Tuning | |||||
| 04 | Výlisek A sloupku vpředu dole vlevo | 1 | 41009625857 | NoS | Shop at ECS Tuning | |||||
| 04 | Výlisek A sloupek vpředu dole vpravo | 1 | 41009625858 | NoS | Shop at ECS Tuning | |||||
| 05 | Výlisek A-sloupek horní vnitřní | 2 | 41009883141 | NoS | Shop at ECS Tuning | |||||
| 06 | Výlisek prahu uvnitř vpředu | 2 | 41009636425 | UKONČENO | Shop at ECS Tuning | |||||
| 07 | Výlisek sloupek B levý | 1 | 41009883153 | NoS | Shop at ECS Tuning | |||||
| 07 | Výlisek sloupek B pravý | 1 | 41009883154 | NoS | Shop at ECS Tuning | |||||
| 08 | Výlisek prahu uvnitř vzadu vlevo | 1 | 41009636427 | UKONČENO | Shop at ECS Tuning | |||||
| 08 | Výlisek prahu uvnitř vzadu vpravo | 1 | 41009636428 | UKONČENO | Shop at ECS Tuning | |||||
| 09 | Výlisek C sloupku dole vnější | 2 | 41009883155 | NoS | Shop at ECS Tuning | |||||
| 10 | Výlisek C sloupku dole uvnitř | 2 | 41009883157 | NoS | Shop at ECS Tuning | |||||
| 11 | Výlisek C sloupku nahoře vnitřní | 2 | 41009883143 | NoS | Shop at ECS Tuning | |||||
| 12 | Výlisek rámu zadního okna vnější vlevo | 1 | 41139883391 | NoS | Shop at ECS Tuning | |||||
| 12 | Výlisek rámu zadního okna vnější pravý | 1 | 41139883392 | NoS | Shop at ECS Tuning | |||||
| 13 | Výlisek rámu zadního okna dole vlevo | 4 | 41139883389 | NoS | Shop at ECS Tuning |
Notes
- NoS = No Stock (Díl není centrálně skladován.)
- Ukončeno = Díl se již nevyrábí.
