Boční výztuha for BMW MINI F66 JCW

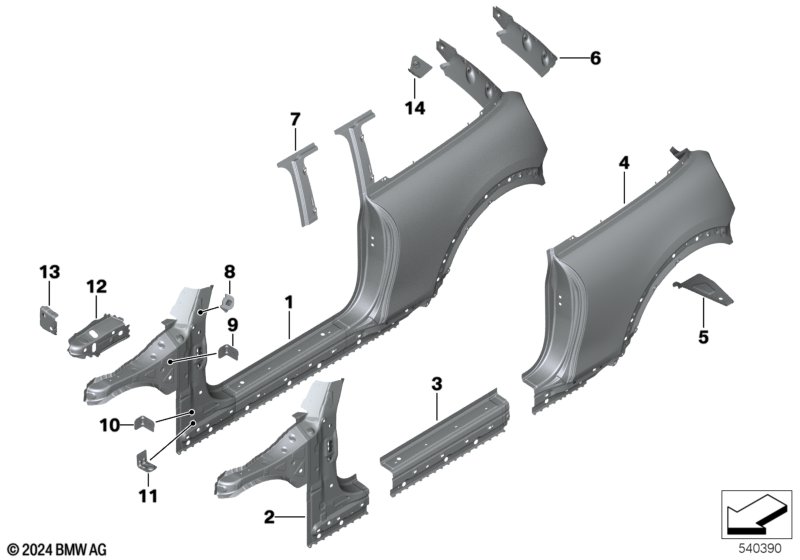

This Boční výztuha technical drawing provides a detailed breakdown of the assembly for the MINI F66 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Boční rám vnější levý | 1 | 41305A7F803 | NoS | Shop at ECS Tuning | |||||
| 01 | Boční rám vnější pravý | 1 | 41305A7F804 | NoS | Shop at ECS Tuning | |||||
| 02 | A-sloupek vnější levý | 1 | 41007387971 | Shop at ECS Tuning | ||||||
| 02 | A-sloupek vnější pravý | 1 | 41007387972 | Shop at ECS Tuning | ||||||
| 03 | Vstup vnější levý | 1 | 41007387973 | Shop at ECS Tuning | ||||||
| 03 | Vstup vnější pravý | 1 | 41007387974 | Shop at ECS Tuning | ||||||
| 04 | Boční stěna zadní levá | 1 | 41305A7E621 | Shop at ECS Tuning | ||||||
| 04 | Boční stěna zadní pravá | 1 | 41305A7E622 | Shop at ECS Tuning | ||||||
| 05 | Krycí plech podběh kola levý | 1 | 41007387967 | Shop at ECS Tuning | ||||||
| 05 | Krycí plech podběh kola pravý | 1 | 41007387968 | Shop at ECS Tuning | ||||||
| 06 | Kryt sloupek C levý | 1 | 41007387977 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Výztužný plech sloupek C levý | 1 | 41009627525 | Shop at ECS Tuning | ||||||
| 06 | Kryt sloupek C pravý | 1 | 41007387978 | Shop at ECS Tuning | ||||||
| Oprava nutná | ||||||||||
| -- | Výztužný plech sloupek C pravý | 1 | 41009627526 | Shop at ECS Tuning | ||||||
| 07 | Kryt B-sloupek levý | 1 | 41007387975 | Shop at ECS Tuning | ||||||
| 07 | Kryt B-sloupek pravý | 1 | 41007387976 | Shop at ECS Tuning | ||||||
| 08 | Držák boční stěna A-sloupek levý | 1 | 41007389467 | Shop at ECS Tuning | ||||||
| 08 | Držák boční stěna A-sloupek pravý | 1 | 41007389468 | Shop at ECS Tuning | ||||||
| 09 | Držák boční stěna horní levý | 1 | 41007389471 | Shop at ECS Tuning | ||||||
| 09 | Držák boční stěna horní pravý | 1 | 41007389472 | Shop at ECS Tuning | ||||||
| 10 | Držák boční stěna střední | 1 | 41007389466 | Shop at ECS Tuning | ||||||
| 11 | Držák boční stěna dolní | 1 | 41007389489 | Shop at ECS Tuning | ||||||
| 12 | Opěrný držák podběh kola vnitřní levý | 1 | 41007387005 | Shop at ECS Tuning | ||||||
| 12 | Opěrný držák podběh kola vnitřní pravý | 1 | 41007387006 | Shop at ECS Tuning | ||||||
| 13 | Příčný plech opěrný držák levý | 1 | 41007387009 | Shop at ECS Tuning | ||||||
| 13 | Příčný plech opěrný držák pravý | 1 | 41007387010 | Shop at ECS Tuning | ||||||
| 14 | Výztužný plech sloupek C levý | 1 | 41009627525 | Shop at ECS Tuning | ||||||
| 14 | Výztužný plech sloupek C pravý | 1 | 41009627526 | Shop at ECS Tuning | ||||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI F66 JCW Boční výztuha?
- This technical diagram illustrates the Boční výztuha within the Karoserie plechové díly group for the MINI F66 JCW. It provides a detailed exploded view of the components, identifying key parts such as the Boční rám vnější levý (Part #41305A7F803).
- Which models use the hardware listed in this Boční výztuha?
- The hardware and components featured in the Boční výztuha are specific to the MINI F66 JCW. These technical specifications ensure that parts like the Boční rám vnější levý (41305A7F803) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Boční výztuha assembly?
- Each item in the Boční výztuha corresponds to the numbered list below the illustration. For the MINI F66 JCW, you can identify the Boční rám vnější levý by locating its position on the schematic, which then links to the official BMW part number 41305A7F803 for the Karoserie plechové díly section.
