Boční výztuha střední for BMW MINI F66 JCW

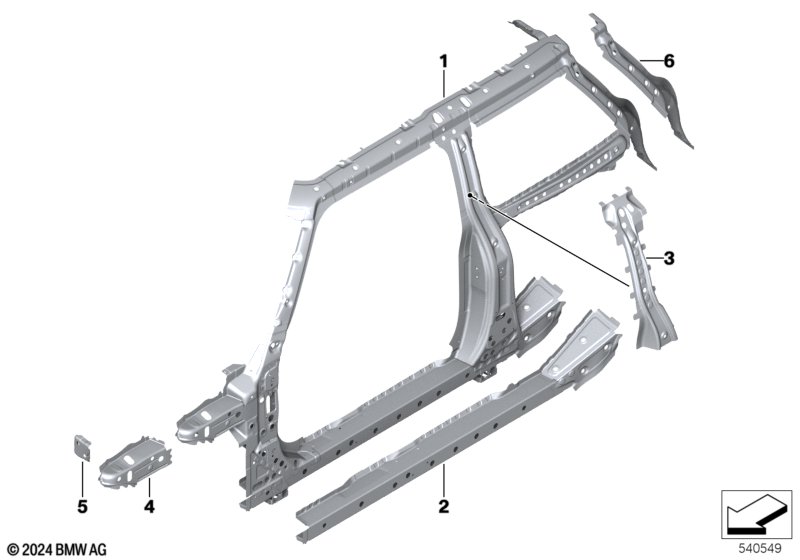

This Boční výztuha střední technical drawing provides a detailed breakdown of the assembly for the MINI F66 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Boční rám střední levý | ECE | 1 | 41215A7E605 | NoS | Shop at ECS Tuning | ||||
| 01 | Boční rám střední pravý | ECE | 1 | 41215A7E606 | NoS | Shop at ECS Tuning | ||||
| 02 | Vyztužení podélný nosník levý | 1 | 41009850401 | NoS | Shop at ECS Tuning | |||||
| 02 | Vyztužení podélný nosník pravý | 1 | 41009850402 | NoS | Shop at ECS Tuning | |||||
| Pro vozidla s Provedení Čína |
L8AAA=Ano |
|||||||||
| 03 | Vyztužení B-sloupek vnitřní levý | US | 1 | 41007387951 | NoS | Shop at ECS Tuning | ||||
| 03 | Vyztužení B-sloupek vnitřní pravý | US | 1 | 41007387952 | NoS | Shop at ECS Tuning | ||||
| 04 | Opěrný držák podběh kola vnitřní levý | 1 | 41007387005 | Shop at ECS Tuning | ||||||
| 04 | Opěrný držák podběh kola vnitřní pravý | 1 | 41007387006 | Shop at ECS Tuning | ||||||
| 05 | Příčný plech opěrný držák levý | 1 | 41007387009 | Shop at ECS Tuning | ||||||
| 05 | Příčný plech opěrný držák pravý | 1 | 41007387010 | Shop at ECS Tuning | ||||||
| 06 | Vyztužení C-sloupek levý | 1 | 41007407713 | Shop at ECS Tuning | ||||||
| 06 | Vyztužení C-sloupek pravý | 1 | 41007407714 | Shop at ECS Tuning | ||||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI F66 JCW Boční výztuha střední?
- This technical diagram illustrates the Boční výztuha střední within the Karoserie plechové díly group for the MINI F66 JCW. It provides a detailed exploded view of the components, identifying key parts such as the Boční rám střední levý (Part #41215A7E605).
- Which models use the hardware listed in this Boční výztuha střední?
- The hardware and components featured in the Boční výztuha střední are specific to the MINI F66 JCW. These technical specifications ensure that parts like the Boční rám střední levý (41215A7E605) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Boční výztuha střední assembly?
- Each item in the Boční výztuha střední corresponds to the numbered list below the illustration. For the MINI F66 JCW, you can identify the Boční rám střední levý by locating its position on the schematic, which then links to the official BMW part number 41215A7E605 for the Karoserie plechové díly section.
