Uzavírání dutin for BMW MINI F66 JCW

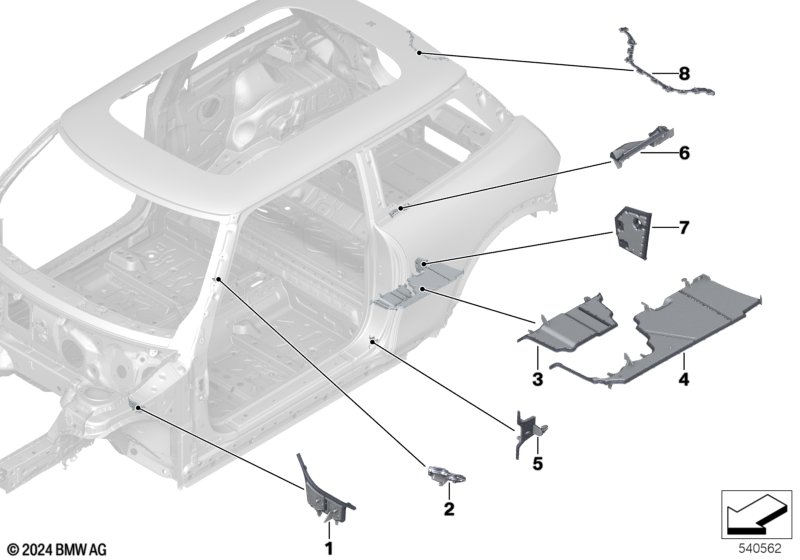

This Uzavírání dutin technical drawing provides a detailed breakdown of the assembly for the MINI F66 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Výlisek konzola připojení nápravy | 2 | 41117301901 | Shop at ECS Tuning | ||||||
| 02 | Výlisek A-sloupek levý | 1 | 41107287625 | Shop at ECS Tuning | ||||||
| 02 | Výlisek A-sloupek pravý | 1 | 41107287626 | Shop at ECS Tuning | ||||||
| 03 | Výlisek B-sloupek vnitřní levý | 1 | 41007287703 | Shop at ECS Tuning | ||||||
| 03 | Výlisek B-sloupek vnitřní pravý | 1 | 41007287704 | Shop at ECS Tuning | ||||||
| 04 | Výlisek B-sloupek vnější levý | 1 | 41219630131 | NoS | Shop at ECS Tuning | |||||
| 04 | Výlisek B-sloupek vnější pravý | 1 | 41219630132 | NoS | Shop at ECS Tuning | |||||
| 05 | Výlisek vyztužení, patní plech | 2 | 41127402847 | NoS | Shop at ECS Tuning | |||||
| 06 | Výlisek sloupek B vnitřní horní levý | 1 | 41007376209 | Shop at ECS Tuning | ||||||
| 06 | Výlisek sloupek B vnitřní horní pravý | 1 | 41007376210 | Shop at ECS Tuning | ||||||
| 07 | Výlisek podélný nosník levý | 1 | 41117287135 | Shop at ECS Tuning | ||||||
| 07 | Výlisek podélný nosník pravý | 1 | 41117287136 | Shop at ECS Tuning | ||||||
| 08 | Výlisek rám zadního okna levý | 1 | 41007374265 | Shop at ECS Tuning | ||||||
| 08 | Výlisek rám zadního okna pravý | 1 | 41007374266 | Shop at ECS Tuning |
Notes
- NoS = No Stock (Díl není centrálně skladován.)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI F66 JCW Uzavírání dutin?
- This technical diagram illustrates the Uzavírání dutin within the Karoserie plechové díly group for the MINI F66 JCW. It provides a detailed exploded view of the components, identifying key parts such as the Výlisek konzola připojení nápravy (Part #41117301901).
- Which models use the hardware listed in this Uzavírání dutin?
- The hardware and components featured in the Uzavírání dutin are specific to the MINI F66 JCW. These technical specifications ensure that parts like the Výlisek konzola připojení nápravy (41117301901) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Uzavírání dutin assembly?
- Each item in the Uzavírání dutin corresponds to the numbered list below the illustration. For the MINI F66 JCW, you can identify the Výlisek konzola připojení nápravy by locating its position on the schematic, which then links to the official BMW part number 41117301901 for the Karoserie plechové díly section.
