Vnější zrcátko for BMW 5 Series E28 525i (1987)

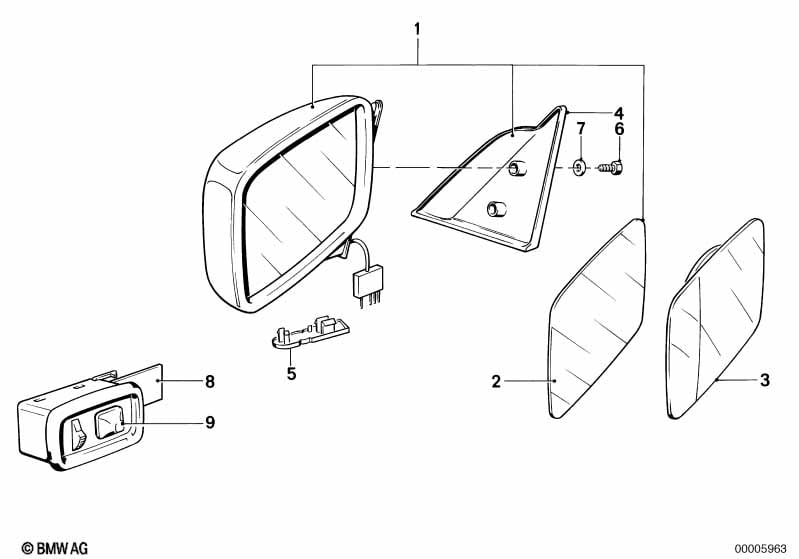

This Vnější zrcátko technical drawing provides a detailed breakdown of the assembly for the 5 Series E28 525i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1987.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Vnější zrcátko (ruční) pravé | 1 | 51161905512 | UKONČENO | Shop at ECS Tuning | |||||
| 01 | Vnější zrcátko (ruční) levé | 1 | 51161905513 | UKONČENO | Shop at ECS Tuning | |||||
| 01 | Elektrické vnější zrcátko pravé | 1 | 51161874628 | Shop at ECS Tuning | ||||||
| Jen ve spojení s zrcadlovým sklem | ||||||||||
| 01 | Elektrické vnější zrcátko levé | 1 | 51161874629 | UKONČENO | Shop at ECS Tuning | |||||
| Jen ve spojení s zrcadlovým sklem | ||||||||||
| 01 | Elektr. vnější zrcátko vyhřívané pravé | 1 | 51161885082 | UKONČENO | Shop at ECS Tuning | |||||
| Jen ve spojení s zrcadlovým sklem | ||||||||||
| 01 | El. vněj. zpět. zrcátko vyhřívané vlevo | 1 | 51161885083 | UKONČENO | Shop at ECS Tuning | |||||
| Jen ve spojení s zrcadlovým sklem | ||||||||||
| 01 | Elektr. vnější zrcátko vyhřívané pravé | 1 | 51168222890 | UKONČENO, +core | Shop at ECS Tuning | |||||
| Jen ve spojení s zrcadlovým sklem | ||||||||||
| 01 | El. vněj. zpět. zrcátko vyhřívané vlevo | 1 | 51168222891 | +core | Shop at ECS Tuning | |||||
| Jen ve spojení s zrcadlovým sklem | ||||||||||
| vhodné jen pro stranu řidiče | ||||||||||
| 02 | Sklo zrcátka zástrčné | 1 | 51161901170 | $33.90 | Shop at ECS Tuning | |||||
| 02 | Sklo zrcátka vyhřívané zástrčné | 1 | 51161905925 | UKONČENO | Shop at ECS Tuning | |||||
| Vhodné pouze pro stranu spolujezdce | ||||||||||
| 02 | Sklo zrcátka zástrčné | KONVEX | 1 | 51161901172 | $29.30 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Sklo zrcátka vyhřívané zástrčné | 1 | 51161905924 | UKONČENO | Shop at ECS Tuning | |||||
| Pro vozidla s Úřední provedení |
=Ano |
|||||||||
| 02 | Sklo zrcátka lepené | 1 | 51161909097 | $27.06 | UKONČENO | Shop at ECS Tuning | ||||
| vhodné jen pro stranu řidiče | ||||||||||
| 02 | Sklo zrcátka zástrčné | KONVEX | 1 | 51161901172 | $29.30 | UKONČENO | Shop at ECS Tuning | |||
| Vhodné pouze pro stranu spolujezdce | ||||||||||
| 02 | Sklo zrcátka lepené | 1 | 51161909098 | $45.73 | Shop at ECS Tuning | |||||
| Vhodné pouze pro stranu spolujezdce | ||||||||||
| vhodné jen pro stranu řidiče | ||||||||||
| 03 | Sklo zrcátka širokoúhlé zástrčné | 1 | 51161926846 | UKONČENO | Shop at ECS Tuning | |||||
| 03 | Sklo zrcátka širokoúhlé vyhřívané zástr. | 1 | 51161926854 | UKONČENO | Shop at ECS Tuning | |||||
| 04 | Podklad zrcátka levý | 1 | 51161874739 | $5.27 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Podklad zrcátka pravý | 1 | 51161874740 | $5.27 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Kryt | LINKS | 1 | 51161937443 | Shop at ECS Tuning | |||||
| 05 | Kryt | RECHTS | 1 | 51161937444 | Shop at ECS Tuning | |||||
| 06 | Šestihranný šroub | M5X14-8.8-ZNNIV | 2 | 07119904269 | $0.36 | Shop at ECS Tuning | ||||
| 06 | Šestihranný šroub | M5X12-8.8 ZN | 2 | 07119913231 | $1.42 | Shop at ECS Tuning | ||||
| 06 | Šestihranný šroub s podložkou | M5X12-Z2 | 2 | 07119915005 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Podložka | 5.3-140 HV-ZNS | 2 | 07119936439 | $0.40 | Shop at ECS Tuning | ||||
| 08 | Spínač zrcátka s přepínačem | SCHWARZ | 1 | 61311363459 | $58.90 | UKONČENO | Shop at ECS Tuning | |||
| 09 | Knoflík spínač zrcátka | 1 | 61311367537 | $3.24 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
