Montážní díly nárazník přední for BMW 7 Series E23 735i (1985)

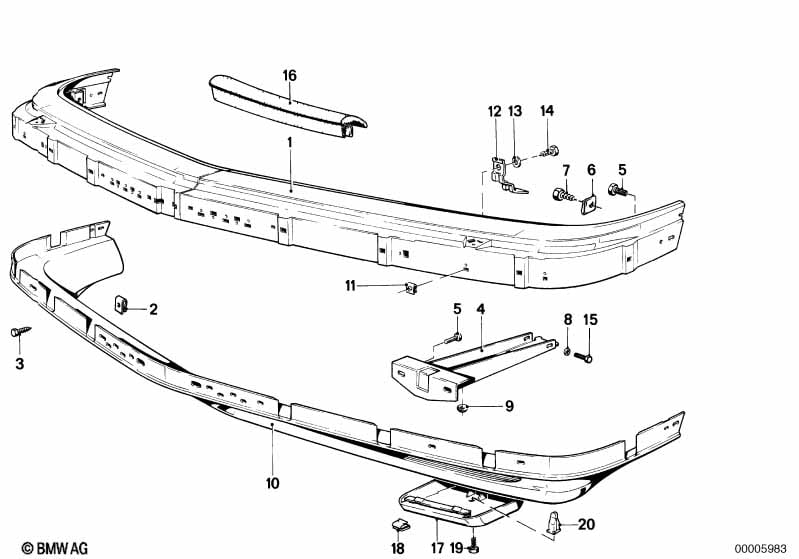

This Montážní díly nárazník přední technical drawing provides a detailed breakdown of the assembly for the 7 Series E23 735i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1985.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Držák | 1 | 04/1983 | 51111904398 | $301.22 | Shop at ECS Tuning | ||||
| 02 | Matice na plech | ST 4,8-7-ZNS3 | 6 | 07129904226 | $0.09 | Shop at ECS Tuning | ||||
| 03 | Šestihranný šroub s podložkou | M6X12-Z3-2 | 4 | 04/1983 | 07119915014 | $3.47 | UKONČENO | Shop at ECS Tuning | ||
| 04 | Držák přední | 2 | 51111880565 | $26.38 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Šestihranný šroub s podložkou | M8X25-Z9 | 6 | 07119915168 | $0.71 | Shop at ECS Tuning | ||||
| 06 | Matice na plech | ST6,3-7 | 2 | 07129901670 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Šestihranný šroub na plech | ST6,3X22-C-Z2 | 2 | 07119916971 | $0.30 | Shop at ECS Tuning | ||||
| 07 | Šestihranný šroub na plech s podložkou | ST-6,3X22 | 2 | 07119901515 | $0.30 | Shop at ECS Tuning | ||||
| 08 | Pružná podložka | B10-ZNS3 | 2 | 07119904463 | Shop at ECS Tuning | |||||
| 09 | Šestihranná matice | M10 | 4 | 51111852978 | $2.68 | Shop at ECS Tuning | ||||
| 10 | Přední spoiler | 1 | 04/1983 | 51111888823 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Přední spoiler | 1 | 04/1983 | 51111920132 | $405.49 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Přední spoiler | 1 | 04/1983 | 51111920133 | $413.71 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Přední spoiler základní lak | 1 | 04/1983 | 51111961859 | $632.53 | Shop at ECS Tuning | ||||
| 11 | Matice na plech | ST8,0-1 | 2 | 07129925749 | $0.41 | Shop at ECS Tuning | ||||
| 12 | Uchycení | 2 | 51111858810 | $4.12 | UKONČENO | Shop at ECS Tuning | ||||
| 13 | Podložka | 8,4X16X1,6-ZNNV | 2 | 07119907030 | Shop at ECS Tuning | |||||
| 14 | Šestihranný šroub na plech | ST8X22-C | 2 | 07119916879 | $0.77 | Shop at ECS Tuning | ||||
| 15 | Šestihranný šroub | M10X75 | 2 | 07119912684 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Vedení vzduchu levé | 1 | 51711914395 | $13.02 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Vedení vzduchu pravé | 1 | 51711914396 | $13.02 | UKONČENO | Shop at ECS Tuning | ||||
| 18 | Svorka | 4 | 51211832822 | $0.57 | Shop at ECS Tuning | |||||
| 19 | Šestihranný šroub na plech | ST4,8X16-ZNS3 | 2 | 07119901299 | $0.25 | Shop at ECS Tuning | ||||
| 20 | Rozpěrná matice | ST 4.8 WEISS | 2 | 63171367868 | $0.60 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
