Nárazník zadní for BMW 7 Series E23 733i (1979)

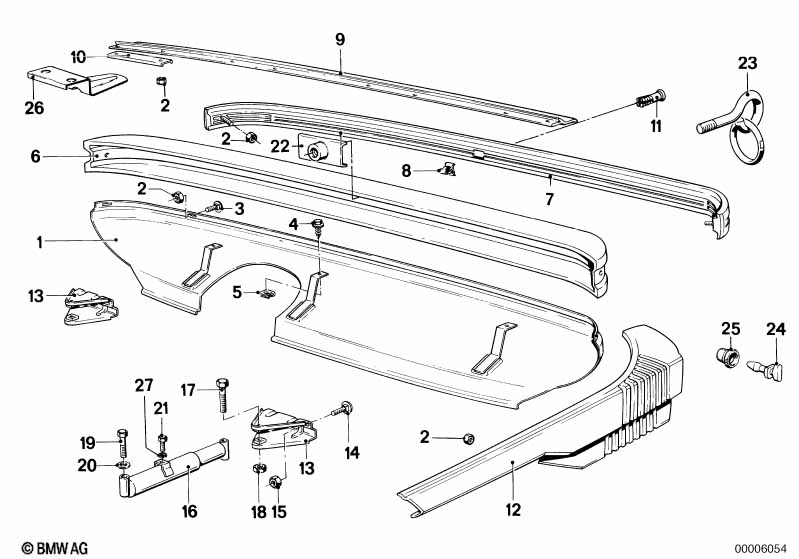

This Nárazník zadní technical drawing provides a detailed breakdown of the assembly for the 7 Series E23 733i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1979.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Nárazník | 1 | 51121862939 | $193.51 | Shop at ECS Tuning | |||||
| 02 | Šestihranná matice s podložkou | M6 | X | 07147134319 | $1.05 | Shop at ECS Tuning | ||||
| 03 | Šroub s plochou kulovou hlavou | M6X16 | 6 | 07119910408 | $0.80 | Shop at ECS Tuning | ||||
| 04 | Šestihranný šroub na plech | ST4,8X22-C-Z2 | 3 | 07119916944 | $0.25 | Shop at ECS Tuning | ||||
| 05 | Zástrčná matice | M5 | 3 | 46637651465 | $1.29 | Shop at ECS Tuning | ||||
| 06 | Nárazník střední díl | 1 | 51121961808 | $622.49 | Shop at ECS Tuning | |||||
| 07 | Nárazník | 1 | 09/1979 | 51121851031 | $174.10 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Lištové svorky | 8 | 51111838076 | $1.98 | Shop at ECS Tuning | |||||
| 09 | Clona | 1 | 51121858647 | $203.20 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Podložka | 4 | 51121855977 | $2.68 | Shop at ECS Tuning | |||||
| 11 | Zátka | 1 | 09/1979 | 51121866792 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Nárazník zadní levý | 1 | 51121858645 | $268.90 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Nárazník zadní pravý | 1 | 51121858646 | $266.13 | UKONČENO | Shop at ECS Tuning | ||||
| 13 | Držák tlumič nárazů | 2 | 51121877654 | $24.60 | UKONČENO | Shop at ECS Tuning | ||||
| 14 | Šroub s plochou kulovou hlavou | M8X20 | 4 | 07119910437 | $0.52 | Shop at ECS Tuning | ||||
| 15 | Šestihranná matice s podložkou | M8 | 4 | 51117070183 | $0.77 | Shop at ECS Tuning | ||||
| 16 | Tlumič nárazů pro nárazníky | 2 | 51121877655 | $190.15 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Šestihranný šroub | M14X80 | 2 | 07119912871 | UKONČENO | Shop at ECS Tuning | ||||
| 18 | Šestihranná matice samojisticí | M14 | 2 | 07129922739 | $2.13 | Shop at ECS Tuning | ||||
| 19 | Šestihranný šroub | M14X60 | 2 | 07119912867 | UKONČENO | Shop at ECS Tuning | ||||
| 20 | Pružná podložka | B14 | 2 | 07119932147 | $0.20 | Shop at ECS Tuning | ||||
| 21 | Šestihranný šroub s podložkou | M8X16-Z3-2 | 2 | 09/1979 | 07119915071 | $0.47 | Shop at ECS Tuning | |||
| 22 | Vyztužení | 1 | 09/1979 | 51121865475 | UKONČENO | Shop at ECS Tuning | ||||
| 23 | Vlečné oko | 1 | 09/1979 | 72151867646 | UKONČENO | Shop at ECS Tuning | ||||
| 24 | Zátka | 2 | 51121867790 | $2.97 | Shop at ECS Tuning | |||||
| 25 | Průchodka | 2 | 51121867907 | $0.46 | Shop at ECS Tuning | |||||
| 26 | Vzpěra | 2 | 51121875619 | $1.80 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
