Nárazník zadní for BMW 6 Series E24 635CSi

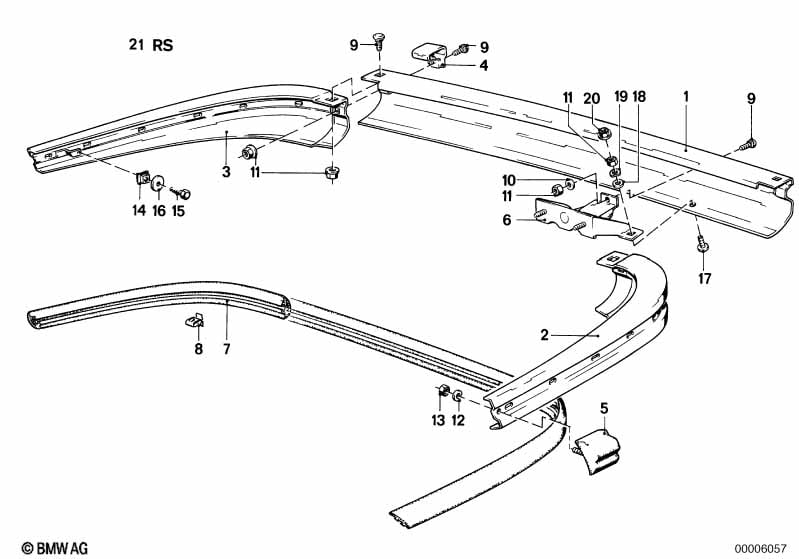

This Nárazník zadní technical drawing provides a detailed breakdown of the assembly for the 6 Series E24 635CSi. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Nárazník zadní střední | CHROM | 1 | 05/1982 | 06/1987 | 51121883172 | $387.95 | Shop at ECS Tuning | ||
| 01 | Nárazník zadní střední | CHROM | 1 | 05/1982 | 06/1987 | 51121883172 | $387.95 | Shop at ECS Tuning | ||
| 01 | Nárazník základní lak zadní střední | 1 | 05/1982 | 06/1987 | 51121961603 | $327.68 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Nárazník základní lak zadní střední | 1 | 05/1982 | 06/1987 | 51121961603 | $327.68 | UKONČENO | Shop at ECS Tuning | ||
| 02 | Nárazník zadní levý | CHROM | 1 | 05/1982 | 06/1987 | 51121886697 | $226.42 | Shop at ECS Tuning | ||
| 02 | Nárazník zadní levý | CHROM | 1 | 05/1982 | 06/1987 | 51121886697 | $226.42 | Shop at ECS Tuning | ||
| 02 | Nárazník základní lak zadní levý | 1 | 05/1982 | 06/1987 | 51121961617 | $176.14 | Shop at ECS Tuning | |||
| 02 | Nárazník základní lak zadní levý | 1 | 05/1982 | 06/1987 | 51121961617 | $176.14 | Shop at ECS Tuning | |||
| 03 | Nárazník zadní pravý | CHROM | 1 | 05/1982 | 06/1987 | 51121886698 | $226.42 | Shop at ECS Tuning | ||
| 03 | Nárazník zadní pravý | CHROM | 1 | 05/1982 | 06/1987 | 51121886698 | $226.42 | Shop at ECS Tuning | ||
| 03 | Nárazník základní lak zadní pravý | 1 | 05/1982 | 06/1987 | 51121961618 | $176.14 | Shop at ECS Tuning | |||
| 03 | Nárazník základní lak zadní pravý | 1 | 05/1982 | 06/1987 | 51121961618 | $176.14 | Shop at ECS Tuning | |||
| 04 | Clona levá | CHROM | 1 | 05/1982 | 06/1987 | 51121886387 | $19.74 | Shop at ECS Tuning | ||
| 04 | Clona levá | CHROM | 1 | 05/1982 | 06/1987 | 51121886387 | $19.74 | Shop at ECS Tuning | ||
| 04 | Clona pravá | CHROM | 1 | 05/1982 | 06/1987 | 51121886388 | $19.74 | Shop at ECS Tuning | ||
| 04 | Clona pravá | CHROM | 1 | 05/1982 | 06/1987 | 51121886388 | $19.74 | Shop at ECS Tuning | ||
| 04 | Clona základní lak levá | 1 | 05/1982 | 06/1987 | 51121961633 | $31.94 | Shop at ECS Tuning | |||
| 04 | Clona základní lak levá | 1 | 05/1982 | 06/1987 | 51121961633 | $31.94 | Shop at ECS Tuning | |||
| 04 | Clona základní lak pravá | 1 | 05/1982 | 06/1987 | 51121961634 | $31.94 | Shop at ECS Tuning | |||
| 04 | Clona základní lak pravá | 1 | 05/1982 | 06/1987 | 51121961634 | $31.94 | Shop at ECS Tuning | |||
| 05 | Clona levá | 1 | 05/1982 | 06/1987 | 51121886607 | $34.90 | UKONČENO | Shop at ECS Tuning | ||
| 05 | Clona levá | 1 | 05/1982 | 06/1987 | 51121886607 | $34.90 | UKONČENO | Shop at ECS Tuning | ||
| 05 | Clona pravá | 1 | 05/1982 | 06/1987 | 51121886608 | $34.90 | UKONČENO | Shop at ECS Tuning | ||
| 05 | Clona pravá | 1 | 05/1982 | 06/1987 | 51121886608 | $34.90 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Držák levý | 1 | 05/1982 | 06/1987 | 51121884891 | $30.92 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Držák levý | 1 | 05/1982 | 06/1987 | 51121884891 | $30.92 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Držák pravý | 1 | 05/1982 | 06/1987 | 51121884892 | $26.55 | Shop at ECS Tuning | |||
| 06 | Držák pravý | 1 | 05/1982 | 06/1987 | 51121884892 | $26.55 | Shop at ECS Tuning | |||
| 07 | Pryžová lišta zadní | 1 | 05/1982 | 06/1987 | 51121886695 | $204.87 | Shop at ECS Tuning | |||
| 07 | Pryžová lišta zadní | 1 | 05/1982 | 06/1987 | 51121886695 | $204.87 | Shop at ECS Tuning | |||
| 08 | Lištové svorky | X | 05/1982 | 06/1987 | 51111826894 | $0.55 | Shop at ECS Tuning | |||
| 08 | Lištové svorky | X | 05/1982 | 06/1987 | 51111826894 | $0.55 | Shop at ECS Tuning | |||
| 09 | Čtyřhranný šroub | M8X16 | X | 05/1982 | 11/1982 | 51121804528 | $0.57 | Shop at ECS Tuning | ||
| 09 | Šroub | X | 11/1982 | 06/1987 | 51121843029 | $0.65 | Shop at ECS Tuning | |||
| 09 | Šroub | X | 11/1982 | 06/1987 | 51121843029 | $0.65 | Shop at ECS Tuning | |||
| 10 | Podložka | 8,4X16X1,6-ZNNV | 2 | 05/1982 | 06/1987 | 07119907030 | Shop at ECS Tuning | |||
| 10 | Podložka | 8,4X16X1,6-ZNNV | 2 | 05/1982 | 06/1987 | 07119907030 | Shop at ECS Tuning | |||
| 11 | Šestihranná matice | M8-8-ZNS3 | X | 05/1982 | 06/1987 | 07119904032 | $0.16 | Shop at ECS Tuning | ||
| 11 | Šestihranná matice | M8-8-ZNS3 | X | 05/1982 | 06/1987 | 07119904032 | $0.16 | Shop at ECS Tuning | ||
| 11 | Šestihranná matice | M8-8-ZNNIV SI | X | 05/1982 | 06/1987 | 07119905515 | $0.16 | Shop at ECS Tuning | ||
| 11 | Šestihranná matice | M8-8-ZNNIV SI | X | 05/1982 | 06/1987 | 07119905515 | $0.16 | Shop at ECS Tuning | ||
| 12 | Pružná podložka | B6 | 2 | 05/1982 | 06/1987 | 07119932072 | $0.09 | UKONČENO | Shop at ECS Tuning | |
| 12 | Pružná podložka | B6 | 2 | 05/1982 | 06/1987 | 07119932072 | $0.09 | UKONČENO | Shop at ECS Tuning | |
| 12 | Pružná podložka černá | B6-ZN | 2 | 05/1982 | 06/1987 | 07119932073 | $0.38 | Shop at ECS Tuning | ||
| 12 | Pružná podložka černá | B6-ZN | 2 | 05/1982 | 06/1987 | 07119932073 | $0.38 | Shop at ECS Tuning | ||
| 12 | Podložka | 5.3-140 HV-ZNS | 2 | 05/1982 | 06/1987 | 07119936439 | $0.40 | Shop at ECS Tuning | ||
| 12 | Podložka | 5.3-140 HV-ZNS | 2 | 05/1982 | 06/1987 | 07119936439 | $0.40 | Shop at ECS Tuning | ||
| 12 | Pružná podložka | B6-ZNS3 | 2 | 05/1982 | 06/1987 | 07119904496 | $1.78 | UKONČENO | Shop at ECS Tuning | |
| 12 | Pružná podložka | B6-ZNS3 | 2 | 05/1982 | 06/1987 | 07119904496 | $1.78 | UKONČENO | Shop at ECS Tuning | |
| 13 | Šestihranná matice | M6-8-ZNNIV SI | 2 | 05/1982 | 06/1987 | 07119905543 | $0.38 | Shop at ECS Tuning | ||
| 13 | Šestihranná matice | M6-8-ZNNIV SI | 2 | 05/1982 | 06/1987 | 07119905543 | $0.38 | Shop at ECS Tuning | ||
| 14 | Matice na plech | ST6.3 ZN | 2 | 05/1982 | 06/1987 | 51111900386 | $2.90 | UKONČENO | Shop at ECS Tuning | |
| 14 | Matice na plech | ST6.3 ZN | 2 | 05/1982 | 06/1987 | 51111900386 | $2.90 | UKONČENO | Shop at ECS Tuning | |
| 15 | Šroub na plech | B6,5X16 | 2 | 05/1982 | 11/1982 | 12138530118 | $0.40 | UKONČENO | Shop at ECS Tuning | |
| 15 | Šestihranný šroub, plech | ST6,3X16-R-U2-Z | 2 | 11/1982 | 06/1987 | 07119905017 | $0.38 | Shop at ECS Tuning | ||
| 15 | Šestihranný šroub, plech | ST6,3X16-R-U2-Z | 2 | 11/1982 | 06/1987 | 07119905017 | $0.38 | Shop at ECS Tuning | ||
| 16 | Talíř | 48MM | 2 | 05/1982 | 06/1987 | 33521111953 | $2.79 | Shop at ECS Tuning | ||
| 16 | Talíř | 48MM | 2 | 05/1982 | 06/1987 | 33521111953 | $2.79 | Shop at ECS Tuning | ||
| 17 | Šroub s plochou kulovou hlavou | M8X16 | 4 | 05/1982 | 11/1982 | 07119910433 | $0.47 | Shop at ECS Tuning | ||
| 17 | Šroub | 4 | 11/1982 | 06/1987 | 51121843029 | $0.65 | Shop at ECS Tuning | |||
| 17 | Šroub | 4 | 11/1982 | 06/1987 | 51121843029 | $0.65 | Shop at ECS Tuning | |||
| 18 | Podložka | 10-200 HV-ZNNIV | 4 | 05/1982 | 11/1982 | 07119904168 | $8.35 | Shop at ECS Tuning | ||
| 19 | Pružná podložka | 8,4X15-ZNS3 | 4 | 05/1982 | 11/1982 | 07119904115 | $0.09 | Shop at ECS Tuning | ||
| 20 | Talíř | 48MM | 2 | 11/1982 | 06/1987 | 33521111953 | $2.79 | Shop at ECS Tuning | ||
| 20 | Talíř | 48MM | 2 | 11/1982 | 06/1987 | 33521111953 | $2.79 | Shop at ECS Tuning | ||
| 21 | Šestihranná matice s podložkou | M8 | 2 | 11/1982 | 06/1987 | 51117070183 | $0.77 | Shop at ECS Tuning | ||
| 21 | Šestihranná matice s podložkou | M8 | 2 | 11/1982 | 06/1987 | 51117070183 | $0.77 | Shop at ECS Tuning | ||
| 22 | Sada upevňovací díly | 1 | 05/1982 | 06/1987 | 51129056465 | $28.83 | UKONČENO | Shop at ECS Tuning | ||
| 22 | Sada upevňovací díly | 1 | 05/1982 | 06/1987 | 51129056465 | $28.83 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 6 Series E24 635CSi Nárazník zadní?
- This technical diagram illustrates the Nárazník zadní within the Výbava vozidla group for the 6 Series E24 635CSi. It provides a detailed exploded view of the components, identifying key parts such as the Nárazník zadní střední (Part #51121883172).
- Which models use the hardware listed in this Nárazník zadní?
- The hardware and components featured in the Nárazník zadní are specific to the 6 Series E24 635CSi. These technical specifications ensure that parts like the Nárazník zadní střední (51121883172) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Nárazník zadní assembly?
- Each item in the Nárazník zadní corresponds to the numbered list below the illustration. For the 6 Series E24 635CSi, you can identify the Nárazník zadní střední by locating its position on the schematic, which then links to the official BMW part number 51121883172 for the Výbava vozidla section.
