M lišta práh dveří / podběh kola for BMW 5 Series E28 525i (1987)

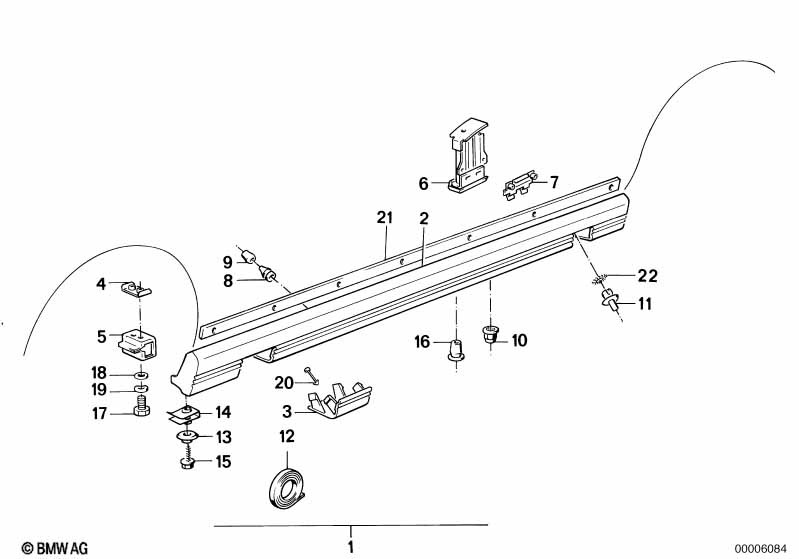

This M lišta práh dveří / podběh kola technical drawing provides a detailed breakdown of the assembly for the 5 Series E28 525i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1987.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Sada lišta prahu dveří | M TECHNIC | 1 | 51711932955 | $909.54 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Kryt levý | M TECHNIC | 1 | 51711932957 | $648.63 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Kryt pravý | M TECHNIC | 1 | 51711932958 | $648.63 | Shop at ECS Tuning | ||||
| 03 | Klapka levá | M TECHNIC | 2 | 51711930863 | $75.07 | Shop at ECS Tuning | ||||
| 03 | Klapka pravá | M TECHNIC | 2 | 51711930864 | $75.07 | Shop at ECS Tuning | ||||
| 04 | Uchycení zvedáku vozidla | M TECHNIC | 2 | 51711932299 | $4.78 | Shop at ECS Tuning | ||||
| 05 | Opěrný plech uchycení zvedáku vozidla | M TECHNIC | 2 | 51711930973 | $28.93 | Shop at ECS Tuning | ||||
| 06 | Držák zadní levý | M TECHNIC | 1 | 41111935457 | $56.99 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Držák zadní pravý | M TECHNIC | 1 | 41111935458 | $56.99 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Upevňovací deska | M TECHNIC | 2 | 51711932296 | $25.24 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Zátka | X | 51711927439 | $0.58 | Shop at ECS Tuning | |||||
| 09 | Průchodka zelená | D=9,1MM | X | 51711932996 | $0.23 | Shop at ECS Tuning | ||||
| 10 | Plastová matice čep s hrubým závitem | M6 | X | 16131176747 | $0.53 | Shop at ECS Tuning | ||||
| 11 | Rozpěrný nýt | 4 | 51471916670 | $0.45 | Shop at ECS Tuning | |||||
| 12 | Lepicí páska | 3000MM | 2 | 51711976999 | $28.02 | Shop at ECS Tuning | ||||
| 13 | Svorka | 2 | 51711922599 | $0.42 | Shop at ECS Tuning | |||||
| 14 | Matice na plech | ST 4,8-7-ZNS3 | 2 | 07129904226 | $0.09 | Shop at ECS Tuning | ||||
| 15 | Šestihranný šroub na plech | ST4,8X16-ZNS3 | 2 | 07119901299 | $0.25 | Shop at ECS Tuning | ||||
| 16 | Zástrčná matice | M TECHNIC | X | 51711909559 | $0.39 | Shop at ECS Tuning | ||||
| 17 | Šestihranný šroub s podložkou | M8X16-Z3-2 | 6 | 07119915071 | $0.47 | Shop at ECS Tuning | ||||
| 18 | Podložka | 8,4X16X1,6-ZNNV | 6 | 07119907030 | Shop at ECS Tuning | |||||
| 19 | Pružný kroužek | B8 | 6 | 07119933096 | $0.18 | Shop at ECS Tuning | ||||
| 20 | Pásový držák | M TECHNIC | 4 | 51711933219 | $0.61 | UKONČENO | Shop at ECS Tuning | |||
| 21 | Šablona levá | M TECHNIC | 1 | 51711940061 | UKONČENO | Shop at ECS Tuning | ||||
| 21 | Šablona pravá | M TECHNIC | 1 | 51711940062 | UKONČENO | Shop at ECS Tuning | ||||
| 22 | Ozubená podložka | A8,4 | X | 07119936215 | $0.07 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
