Obložení přístrojové desky for BMW 3 Series E30 325ix (1992)

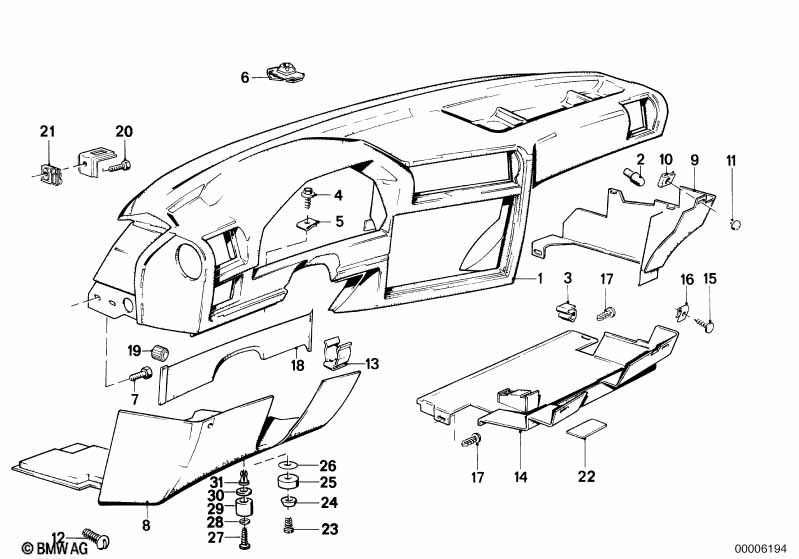

This Obložení přístrojové desky technical drawing provides a detailed breakdown of the assembly for the 3 Series E30 325ix. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1992.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Obložení přístrojové desky | 1 | 51451941532 | $1276.41 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Pryžový doraz | 2 | 51451936105 | $0.50 | Shop at ECS Tuning | |||||
| 03 | Svorka | 2 | 51451852827 | $0.97 | Shop at ECS Tuning | |||||
| 04 | Šestihranný šroub, plech | ST6,3X16-R-U2-Z | 1 | 07119905017 | $0.38 | Shop at ECS Tuning | ||||
| 05 | Matice na plech | ST6,3-1-ZNS3 | 1 | 07129904231 | Shop at ECS Tuning | |||||
| 06 | C-Svorka matice | M6 | 4 | 07147151144 | $0.74 | Shop at ECS Tuning | ||||
| 07 | Šestihranný šroub s podložkou | M6X12-U2-8.8 | 4 | 07119904459 | $0.65 | Shop at ECS Tuning | ||||
| 08 | Výplň dolní levá | 1 | 51451962349 | Shop at ECS Tuning | ||||||
| Pro vozidla s Airbag |
=Ano |
|||||||||
| 08 | Výplň dolní levá | 1 | 51451936217 | $95.46 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Regulace sklonu světlometů |
=Ano |
|||||||||
| 08 | Výplň dolní levá | 1 | 51451962359 | Shop at ECS Tuning | ||||||
| Pro vozidla s Palubní počítač a Venkovní teplota/digitální hodiny |
=Ano =Ano |
|||||||||
| 08 | Výplň dolní levá | 1 | 51451962361 | $95.46 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Airbag a Regulace sklonu světlometů |
=Ano =Ano |
|||||||||
| 08 | Výplň dolní levá | 1 | 51451936221 | $90.40 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Regulace sklonu světlometů a Palubní počítač a Venkovní teplota/digitální hodiny |
=Ano =Ano =Ano |
|||||||||
| 08 | Výplň dolní levá | 1 | 51451962363 | UKONČENO | Shop at ECS Tuning | |||||
| Pro vozidla s Airbag a Palubní počítač a Venkovní teplota/digitální hodiny |
=Ano =Ano =Ano |
|||||||||
| 08 | Výplň dolní levá | 1 | 51451936223 | $95.46 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Airbag a Regulace sklonu světlometů a Palubní počítač a Venkovní teplota/digitální hodiny |
=Ano =Ano =Ano =Ano |
|||||||||
| 08 | Výplň dolní levá | 1 | 51451936219 | $95.46 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Výplň dolní pravá | 1 | 51451906932 | $48.36 | Shop at ECS Tuning | |||||
| 10 | Matice na plech | B3,9 | 1 | 51131914097 | $1.03 | Shop at ECS Tuning | ||||
| 11 | Samořezný šroub s čočkovou hlavou | ST3,9X16 | 1 | 07119906745 | $0.29 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Uzavírací víko | X | 51161932255 | $0.25 | Shop at ECS Tuning | |||||
| 12 | Uzavírací víko | X | 51451914869 | $0.29 | Shop at ECS Tuning | |||||
| 12 | Uzavírací víko | X | 51451916579 | $0.29 | Shop at ECS Tuning | |||||
| 13 | Uchycení | 1 | 51451906532 | $2.73 | Shop at ECS Tuning | |||||
| vhodné jen pro řídicí jednotku | ||||||||||
| 14 | Kryt příruční schránka | 1 | 51161911985 | $18.05 | UKONČENO | Shop at ECS Tuning | ||||
| 15 | Samořezný šroub s čočkovou hlavou | ST3,9X13 | 2 | 07147202502 | $0.26 | Shop at ECS Tuning | ||||
| 16 | Matice na plech | B3,9 | 2 | 51131914097 | $1.03 | Shop at ECS Tuning | ||||
| 17 | Uzavírací víko | 2 | 51451914869 | $0.29 | Shop at ECS Tuning | |||||
| 17 | Uzavírací víko | 2 | 51711916197 | $1.35 | Shop at ECS Tuning | |||||
| 18 | Clona obložení přístrojů | 1 | 62111370657 | $9.66 | Shop at ECS Tuning | |||||
| 19 | Rýhovaná matice | M5 | 2 | 62148480019 | $3.68 | Shop at ECS Tuning | ||||
| 20 | Šestihranný šroub s podložkou | M6X16-Z3-2 | 4 | 07119915021 | $0.47 | Shop at ECS Tuning | ||||
| 21 | C-Svorka matice | M6 | 4 | 07147151144 | $0.74 | Shop at ECS Tuning | ||||
| Pro vozidla s Airbag |
=Ano |
|||||||||
| 23 | Zápustný šroub na plech s čočkovou hl. | ST4,2X32 | 1 | 07119902475 | $0.09 | UKONČENO | Shop at ECS Tuning | |||
| 24 | Dutý kotouč | 1 | 51211859979 | $0.40 | Shop at ECS Tuning | |||||
| 25 | Distanční vložka | 1 | 51161943121 | $0.48 | Shop at ECS Tuning | |||||
| 26 | Podložka | 1 | 65211369479 | UKONČENO | Shop at ECS Tuning | |||||
| 27 | Samořezný šroub s čočkovou hlavou | 3,5X38 MM | 1 | 62111459896 | $0.56 | Shop at ECS Tuning | ||||
| 28 | Podložka | 3,7 | 1 | 07119936410 | $0.40 | Shop at ECS Tuning | ||||
| 29 | Podložka | 1 | 17111150170 | $0.05 | Shop at ECS Tuning | |||||
| 30 | Podložka | 1 | 65211369479 | UKONČENO | Shop at ECS Tuning | |||||
| 31 | Rozpěrná matice | ST 3.5 | 1 | 51451935596 | $0.23 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
