Příruční schránka for BMW 8 Series E31 840i (1996)

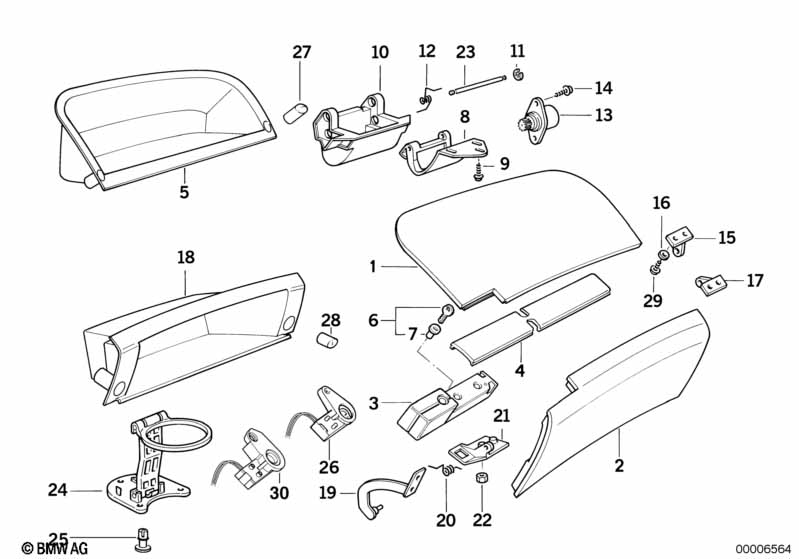

This Příruční schránka technical drawing provides a detailed breakdown of the assembly for the 8 Series E31 840i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Víko příruční schránka horní | SCHWARZ | 1 | 09/1992 | 51168169099 | $217.86 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Víko příruční schránka horní | SILBERGRAU DKL. | 1 | 09/1992 | 51168169100 | $217.86 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Víko příruční schránka horní | ULTRAMARIN | 1 | 09/1992 | 51168169101 | $257.80 | Shop at ECS Tuning | |||
| 01 | Víko příruční schránka horní | PERGAMENT DKL. | 1 | 09/1992 | 51168169102 | $217.86 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Víko příruční schránka horní | BRASIL | 1 | 09/1992 | 51168169103 | $217.86 | UKONČENO | Shop at ECS Tuning | ||
| 02 | Víko příruční schránka dolní | SCHWARZ | 1 | 09/1992 | 51168169112 | $297.81 | Shop at ECS Tuning | |||
| 02 | Víko příruční schránka dolní | SILBERGRAU | 1 | 09/1992 | 51168169113 | $297.81 | Shop at ECS Tuning | |||
| 02 | Víko příruční schránka dolní | ULTRAMARIN | 1 | 09/1992 | 51168169114 | $340.38 | UKONČENO | Shop at ECS Tuning | ||
| 02 | Víko příruční schránka dolní | PERGAMENT | 1 | 09/1992 | 51168169115 | $297.81 | UKONČENO | Shop at ECS Tuning | ||
| 02 | Víko příruční schránka dolní | BRASIL | 1 | 09/1992 | 51168169116 | $297.81 | UKONČENO | Shop at ECS Tuning | ||
| 03 | Uzavírací víko | SCHWARZ | 1 | 51458118255 | $177.97 | Shop at ECS Tuning | ||||
| Montáž s řídicím prvkem Poz.č.26 nebo Poz.č.30 zkontrolovat |
||||||||||
| 03 | Uzavírací víko | SILBERGR.DUNKEL | 1 | 51458118256 | $177.97 | Shop at ECS Tuning | ||||
| Montáž s řídicím prvkem Poz.č.26 nebo Poz.č.30 zkontrolovat |
||||||||||
| 03 | Uzavírací víko | PERGAMEN.DUNKEL | 1 | 51458118258 | $177.97 | Shop at ECS Tuning | ||||
| Montáž s řídicím prvkem Poz.č.26 nebo Poz.č.30 zkontrolovat |
||||||||||
| Pro vozidla s Airbag spolujezdec |
=Ano |
|||||||||
| 03 | Uzavírací víko | SCHWARZ | 1 | 51458152636 | $165.70 | UKONČENO | Shop at ECS Tuning | |||
| Montáž s řídicím prvkem Poz.č.26 nebo Poz.č.30 zkontrolovat |
||||||||||
| 03 | Uzavírací víko | SILBERGRAU | 1 | 51458152637 | $179.13 | UKONČENO | Shop at ECS Tuning | |||
| Montáž s řídicím prvkem Poz.č.26 nebo Poz.č.30 zkontrolovat |
||||||||||
| 03 | Uzavírací víko | ULTRAMARIN | 1 | 51458152638 | UKONČENO | Shop at ECS Tuning | ||||
| Montáž s řídicím prvkem Poz.č.26 nebo Poz.č.30 zkontrolovat |
||||||||||
| 03 | Uzavírací víko | PERGAMENT | 1 | 51458152639 | $179.13 | UKONČENO | Shop at ECS Tuning | |||
| Montáž s řídicím prvkem Poz.č.26 nebo Poz.č.30 zkontrolovat |
||||||||||
| 03 | Uzavírací víko | BRASIL | 1 | 51458152640 | UKONČENO | Shop at ECS Tuning | ||||
| Montáž s řídicím prvkem Poz.č.26 nebo Poz.č.30 zkontrolovat |
||||||||||
| 04 | Těsnění | 1 | 51168108070 | $18.37 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Airbag spolujezdec |
=Ano |
|||||||||
| 04 | Clona | 1 | 51168128762 | $44.72 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Pouzdro | 1 | 51161940835 | $87.38 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Opravná sada vložka zámku | 1 | 51169061388 | $36.91 | Shop at ECS Tuning | |||||
| 07 | Opravná sada vložka zámku | 1 | 51169061388 | $36.91 | Shop at ECS Tuning | |||||
| 08 | Závěs | 1 | 51168108063 | $12.15 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Šroub Torx | 3,5X10 | X | 51168108077 | $0.34 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Uchycení | 1 | 51161970410 | $15.87 | UKONČENO | Shop at ECS Tuning | ||||
| 11 | Upínací plech | D=6MM | 2 | 07129934319 | $1.33 | Shop at ECS Tuning | ||||
| 12 | Torzní pružina | 1 | 51161970821 | $7.03 | UKONČENO | Shop at ECS Tuning | ||||
| 13 | Tlumič | 2 | 51161970824 | $27.65 | Shop at ECS Tuning | |||||
| 14 | Šroub Torx | 3,5X10 | 4 | 51168108077 | $0.34 | UKONČENO | Shop at ECS Tuning | |||
| 15 | Závěrná západka | 1 | 51161970735 | $7.73 | Shop at ECS Tuning | |||||
| 16 | Okno | 9X4,3X0,8-200HV | X | 07119904205 | $0.07 | Shop at ECS Tuning | ||||
| 17 | Závěrná západka | 1 | 51161970736 | $7.73 | Shop at ECS Tuning | |||||
| 18 | Pouzdro | 1 | 51161940833 | $86.59 | UKONČENO | Shop at ECS Tuning | ||||
| 19 | Závěs levý | 1 | 51168108065 | $11.97 | UKONČENO | Shop at ECS Tuning | ||||
| 19 | Závěs pravý | 1 | 51168108066 | $11.97 | Shop at ECS Tuning | |||||
| 21 | Držák levý | 1 | 51161970411 | $7.94 | UKONČENO | Shop at ECS Tuning | ||||
| 21 | Držák pravý | 1 | 51161970412 | $7.94 | UKONČENO | Shop at ECS Tuning | ||||
| 22 | Šestihranná matice | M4-A2-70 | 4 | 07129906098 | $1.00 | Shop at ECS Tuning | ||||
| 23 | Čep závěsu | 1 | 51168108059 | $1.61 | UKONČENO | Shop at ECS Tuning | ||||
| 24 | Uchycení | 2 | 51168118774 | $23.00 | UKONČENO | Shop at ECS Tuning | ||||
| 25 | Zátka | D=4,00 MM | 6 | 51718195651 | $0.26 | Shop at ECS Tuning | ||||
| Jen pro uzavírací víko s ozubením | ||||||||||
| 26 | Řídicí prvek | 1 | 51459067081 | $144.73 | UKONČENO | Shop at ECS Tuning | ||||
| 27 | Pryžový doraz | 2 | 51458128655 | UKONČENO | Shop at ECS Tuning | |||||
| 28 | Pryžový doraz | 2 | 51458128656 | $0.63 | Shop at ECS Tuning | |||||
| 29 | Šroub Torx | 3,5X10 | 2 | 51168108077 | $0.34 | UKONČENO | Shop at ECS Tuning | |||
| Jen pro uzavírací víko bez ozubení | ||||||||||
| 30 | Řídicí prvek | 1 | 51458124384 | $96.10 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
