Vnější lišty / ozdobná mřížka for BMW 5 Series E34 525ix (1996)

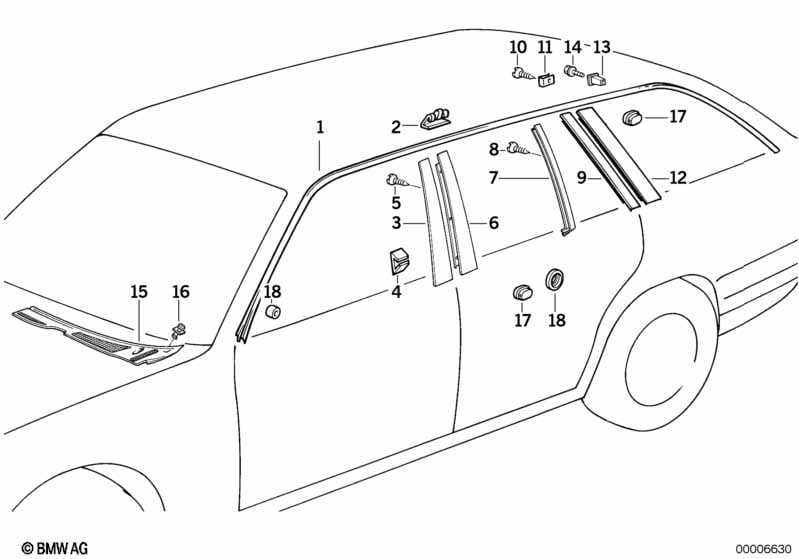

This Vnější lišty / ozdobná mřížka technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 525ix. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Ozdobná lišta levá | 1 | 51138120211 | $117.88 | UKONČENO | Shop at ECS Tuning | ||||
| 01 | Ozdobná lišta pravá | 1 | 51138120212 | $117.88 | Shop at ECS Tuning | |||||
| 01 | Ozdobná lišta levá | SCHWARZ | 1 | 51138120343 | $117.88 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Ozdobná lišta pravá | SCHWARZ | 1 | 51138120344 | $117.88 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Svorka | X | 51131924953 | $0.42 | Shop at ECS Tuning | |||||
| 03 | Clona přední levá | 1 | 51328181367 | $31.37 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Clona přední pravá | 1 | 51328181368 | $31.37 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Prestol klec | ST4,2 | X | 07129925754 | $0.19 | Shop at ECS Tuning | ||||
| 05 | Šroub do plechu černý | ST4,2X13 | X | 07119901268 | $0.44 | Shop at ECS Tuning | ||||
| 06 | Clona zadní levá | 1 | 51348181371 | $37.42 | Shop at ECS Tuning | |||||
| 06 | Clona zadní pravá | 1 | 51348181372 | $37.42 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Clona zadní levá | 1 | 51348120103 | $35.79 | Shop at ECS Tuning | |||||
| 07 | Clona zadní pravá | 1 | 51348120104 | $35.79 | Shop at ECS Tuning | |||||
| 08 | Šroub na plech | 3,5X9,5 | 6 | 07119904455 | $2.45 | Shop at ECS Tuning | ||||
| 09 | Clona zadní levá | 1 | 51348120443 | $35.79 | Shop at ECS Tuning | |||||
| 09 | Clona zadní pravá | 1 | 51348120444 | $35.79 | Shop at ECS Tuning | |||||
| 10 | Šroub na plech | 3,5X9,5 | 6 | 07119904455 | $2.45 | Shop at ECS Tuning | ||||
| 11 | Matice na plech | ST3.5 ZNT | 6 | 51348149251 | $0.39 | Shop at ECS Tuning | ||||
| 12 | Clona levá | 1 | 51368120503 | $58.80 | Shop at ECS Tuning | |||||
| 12 | Clona pravá | 1 | 51368120504 | $58.80 | Shop at ECS Tuning | |||||
| 14 | Šestihranná matice | BM6-8-ZNFE SW | 4 | 07129905470 | $0.29 | Shop at ECS Tuning | ||||
| 15 | Kryt levý | 1 | 51711946231 | $17.19 | Shop at ECS Tuning | |||||
| 15 | Kryt pravý | 1 | 51711946232 | $17.19 | Shop at ECS Tuning | |||||
| 16 | Rozpěrný nýt | 8 | 51711928946 | $0.45 | Shop at ECS Tuning | |||||
| 17 | Výplň | 10X7 | 4 | 51131870459 | $0.38 | Shop at ECS Tuning | ||||
| 18 | Podložka | 2 | 51161938070 | $1.58 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E34 525ix Vnější lišty / ozdobná mřížka?
- This technical diagram illustrates the Vnější lišty / ozdobná mřížka within the Výbava vozidla group for the 5 Series E34 525ix produced during 1996. It provides a detailed exploded view of the components, identifying key parts such as the Ozdobná lišta levá (Part #51138120211).
- Which models use the hardware listed in this Vnější lišty / ozdobná mřížka?
- The hardware and components featured in the Vnější lišty / ozdobná mřížka are specific to the 5 Series E34 525ix produced during 1996. These technical specifications ensure that parts like the Ozdobná lišta levá (51138120211) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Vnější lišty / ozdobná mřížka assembly?
- Each item in the Vnější lišty / ozdobná mřížka corresponds to the numbered list below the illustration. For the 5 Series E34 525ix, you can identify the Ozdobná lišta levá by locating its position on the schematic, which then links to the official BMW part number 51138120211 for the Výbava vozidla section.
