Střední konzola for BMW 8 Series E31 850Ci (1994)

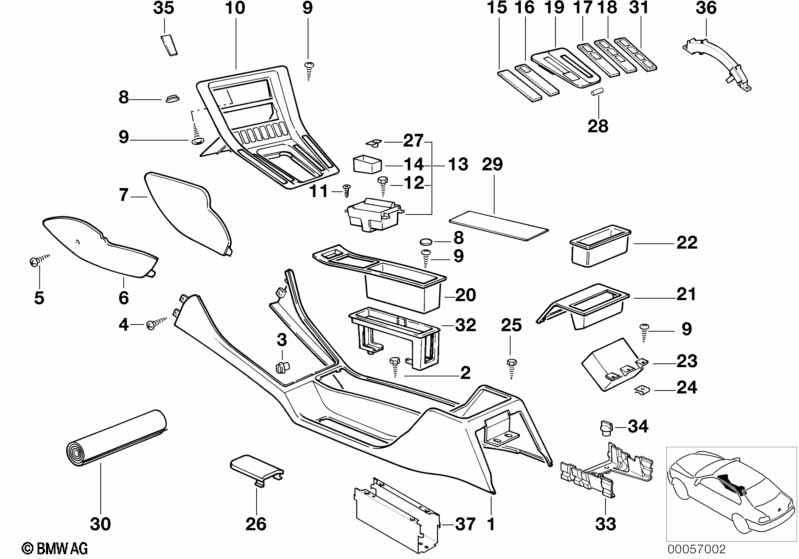

This Střední konzola technical drawing provides a detailed breakdown of the assembly for the 8 Series E31 850Ci. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1994.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Centre console | SCHW/BARBADOSGR | 1 | 51168162946 | $516.71 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Centre console | SCHW/TABAGOBLAU | 1 | 51168162947 | $516.71 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Centre console | SCHW/CALYPSOROT | 1 | 51168162948 | $516.71 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Centre console | SCHWARZ/ANTHR. | 1 | 09/1992 | 51168169057 | $498.22 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Centre console | SCHWARZ/SILB.GR | 1 | 09/1992 | 51168169058 | $516.71 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Centre console | SCHWARZ/KARM.RT | 1 | 09/1992 | 51168169059 | $516.71 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Centre console | SILBERGRAU | 1 | 09/1992 | 51168169060 | $498.22 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Centre console | ULTRAMARIN | 1 | 09/1992 | 51168169061 | $516.71 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Centre console | PERGAMENT | 1 | 09/1992 | 51168169062 | $499.44 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Centre console | BRASIL | 1 | 09/1992 | 51168169063 | $516.71 | UKONČENO | Shop at ECS Tuning | ||
| 02 | Šestihranný šroub na plech | ST4,8X16-ZNS3 | 1 | 07119901299 | $0.25 | Shop at ECS Tuning | ||||
| 03 | Zástrčné uchycení | 4 | 51459141448 | $1.03 | Shop at ECS Tuning | |||||
| 04 | Samořezný šroub s čočkovou hlavou | ST4,2X13-Z2 | 4 | 07119907939 | $0.11 | Shop at ECS Tuning | ||||
| 04 | Šestihranný šroub na plech | 4 | 51168124671 | $1.25 | Shop at ECS Tuning | |||||
| 06 | Boční díl levý | ANTHRAZIT | 1 | 51168108989 | $44.93 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Boční díl levý | SILBERGRAU | 1 | 51168108991 | $44.93 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Boční díl levý | KARMESINROT | 1 | 51168108993 | $70.87 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Boční díl levý | ULTRAMARIN | 1 | 51168108995 | $70.87 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Boční díl levý | PERGAMENT | 1 | 51168108997 | $44.93 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Boční díl levý | BARBADOSGRUEN | 1 | 51168162971 | $44.36 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Boční díl levý | TABAGOBLAU | 1 | 51168162973 | $44.36 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Boční díl levý | CALYPSOROT | 1 | 51168162975 | $44.36 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Boční díl pravý | ANTHRAZIT | 1 | 51168108990 | $44.93 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Boční díl pravý | SILBERGRAU | 1 | 51168108992 | $44.93 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Boční díl pravý | KARMESINROT | 1 | 51168108994 | $70.87 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Boční díl pravý | ULTRAMARIN | 1 | 51168108996 | $70.87 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Boční díl pravý | PERGAMENT | 1 | 51168108998 | $70.87 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Boční díl pravý | BARBADOSGRUEN | 1 | 51168162972 | $45.30 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Boční díl pravý | TABAGOBLAU | 1 | 51168162974 | $44.36 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Boční díl pravý | CALYPSOROT | 1 | 51168162976 | $44.36 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Víčko | 4 | 51168108962 | $0.76 | Shop at ECS Tuning | |||||
| 09 | Samořezný šroub s čočkovou hlavou | ST4,2X16-Z2 | X | 07119907948 | $0.18 | Shop at ECS Tuning | ||||
| 10 | Clona střední konzola | 1 | 51168108930 | $54.53 | Shop at ECS Tuning | |||||
| 11 | Samořezný šroub s čočkovou hlavou | ST2,9X9,5 | 4 | 07119907707 | $0.09 | Shop at ECS Tuning | ||||
| 12 | Šestihranný šroub na plech | ST4,8X22-C-Z2 | 1 | 07119916944 | $0.25 | Shop at ECS Tuning | ||||
| 13 | Popelník přední | 1 | 51161940843 | $129.56 | UKONČENO, +core | Shop at ECS Tuning | ||||
| Pro vozidla s Dřevěná výbava |
=Ano |
|||||||||
| 13 | Ashtray | VOGELAUGENAHORN | 1 | 51162254357 | $312.06 | UKONČENO, +core | Shop at ECS Tuning | |||
| 13 | Ashtray | EIBE | 1 | 51162254420 | $312.06 | UKONČENO | Shop at ECS Tuning | |||
| 14 | Výplň popelník | 1 | 51168117220 | $23.17 | UKONČENO | Shop at ECS Tuning | ||||
| 15 | Clona pravá | 1 | 51168124110 | $6.35 | Shop at ECS Tuning | |||||
| 15 | Clona levá | 1 | 51168124111 | $5.80 | UKONČENO | Shop at ECS Tuning | ||||
| 16 | Clona spínač levý | 1 | 51168124113 | $6.05 | UKONČENO | Shop at ECS Tuning | ||||
| 16 | Clona spínač pravý | 1 | 51168124120 | $6.05 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Clona spínač levý | 1 | 51168124115 | $6.05 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Clona spínač pravý | 1 | 51168124122 | $6.05 | Shop at ECS Tuning | |||||
| 18 | Clona spínač levý | 1 | 51168124117 | $6.05 | UKONČENO | Shop at ECS Tuning | ||||
| 18 | Clona spínač pravý | 1 | 51168124128 | $6.05 | Shop at ECS Tuning | |||||
| 19 | Clona páka voliče | 1 | 04/1992 | 51168152270 | $130.48 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona páka voliče Steptronic | 1 | 09/1994 | 03/1996 | 51168193017 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Výplň konzola | 1 | 51161940801 | $38.37 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Autotelefon |
=Ano |
|||||||||
| 20 | Výplň konzola | 1 | 51168108695 | $34.75 | UKONČENO | Shop at ECS Tuning | ||||
| 21 | Clona zadní | 1 | 51161970597 | $30.19 | UKONČENO | Shop at ECS Tuning | ||||
| 22 | Odkládací přihrádka | 1 | 51161970225 | $20.75 | Shop at ECS Tuning | |||||
| 23 | Odkládací přihrádka | 1 | 51168108911 | $25.80 | UKONČENO | Shop at ECS Tuning | ||||
| 24 | Matice na plech | ST4,2-2ZNS | X | 07129901645 | $0.11 | Shop at ECS Tuning | ||||
| 25 | Šestihranný šroub na plech | ST4,8X16-ZNS3 | 2 | 07119901299 | $0.25 | Shop at ECS Tuning | ||||
| 26 | Clona | 1 | 51161970719 | $22.57 | UKONČENO | Shop at ECS Tuning | ||||
| 27 | Mezikus | 1 | 51168117250 | $8.14 | UKONČENO | Shop at ECS Tuning | ||||
| 28 | Čep | A3H11X30-ST-ZN | 2 | 07119953123 | $4.72 | Shop at ECS Tuning | ||||
| 29 | Vložka | 1 | 51168124367 | $6.85 | Shop at ECS Tuning | |||||
| 30 | Obložení podlahy | LOTOSWEISS | X | 51922255115 | UKONČENO | Shop at ECS Tuning | ||||
| 30 | Obložení podlahy | KARMESINROT | X | 51928152349 | UKONČENO | Shop at ECS Tuning | ||||
| 30 | Obložení podlahy | ANTHRAZIT | X | 01/1992 | 51928145528 | $141.73 | UKONČENO | Shop at ECS Tuning | ||
| 30 | Obložení podlahy | PERGAMENT | X | 01/1992 | 51928145529 | $141.73 | UKONČENO | Shop at ECS Tuning | ||
| 30 | Obložení podlahy | SILBERGRAU | X | 01/1992 | 51928152793 | $154.98 | UKONČENO | Shop at ECS Tuning | ||
| 30 | Obložení podlahy | ULTRAMARIN | X | 01/1992 | 51928152794 | $107.69 | UKONČENO | Shop at ECS Tuning | ||
| 30 | Obložení podlahy | BARBADOSGRUEN | X | 01/1992 | 51928152795 | $141.73 | UKONČENO | Shop at ECS Tuning | ||
| 30 | Obložení podlahy | TABAGOBLAU | X | 01/1992 | 51928152796 | $141.73 | UKONČENO | Shop at ECS Tuning | ||
| 31 | Clona levá | 1 | 51168124685 | $9.75 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Autotelefon |
=Ano |
|||||||||
| 32 | Rám | 1 | 51168128234 | $29.02 | Shop at ECS Tuning | |||||
| 33 | Podložka | 1 | 51168152436 | $21.76 | UKONČENO | Shop at ECS Tuning | ||||
| 34 | Tlačítko | 1 | 61131373669 | $0.93 | Shop at ECS Tuning | |||||
| 35 | Upevňovací deska | 1 | 51168124692 | $3.70 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
