Uzavírací víko/zátka for BMW MINI Clubman F54 One

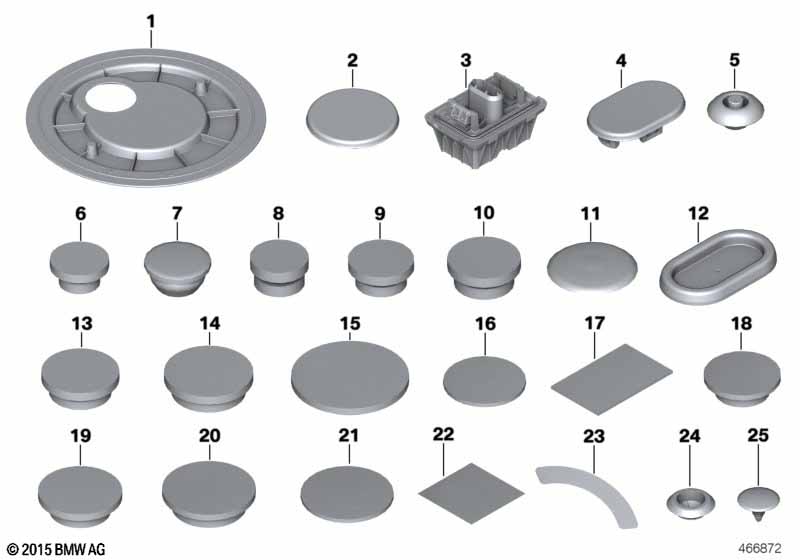

This Uzavírací víko/zátka technical drawing provides a detailed breakdown of the assembly for the MINI Clubman F54 One. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Uzavírací víko plech podlahy zadní | 1 | 51717347911 | Shop at ECS Tuning | ||||||
| 02 | Uzavírací víko brzdové zařízení | 1 | 51717324344 | Shop at ECS Tuning | ||||||
| 03 | Držák zvedací plošina | 4 | 51717123311 | $13.42 | Shop at ECS Tuning | |||||
| 04 | Víko otvor pro sloupek řízení | 1 | 51477304362 | Shop at ECS Tuning | ||||||
| 05 | Zátka | D=9MM | 2 | 07147324393 | Shop at ECS Tuning | |||||
| 06 | Zátka | D=12MM | 24 | 07147127539 | $0.26 | Shop at ECS Tuning | ||||
| 07 | Zátka | D=12MM | 14 | 51718110199 | $0.18 | Shop at ECS Tuning | ||||
| 08 | Uzavírací zátka | D=12MM | 3 | 07147131129 | $0.49 | Shop at ECS Tuning | ||||
| 09 | Zátka | D=15MM | 24 | 07147127540 | $0.26 | Shop at ECS Tuning | ||||
| 10 | Zátka | D=20MM | X | 07147140850 | $0.19 | Shop at ECS Tuning | ||||
| 11 | Zátka | D=22MM | 2 | 51711855009 | $0.50 | Shop at ECS Tuning | ||||
| 12 | Zátka | 26X52MM | 4 | 51713412220 | $1.03 | Shop at ECS Tuning | ||||
| 13 | Zátka | D=25MM | 50 | 51717175886 | $0.63 | Shop at ECS Tuning | ||||
| 14 | Zátka | D=35MM | 3 | 07147140849 | $0.73 | Shop at ECS Tuning | ||||
| 15 | Zátka | D=55MM | 4 | 61138353500 | $1.12 | Shop at ECS Tuning | ||||
| 16 | Těsnicí podložka | D=30MM | 3 | 07147128618 | $0.87 | Shop at ECS Tuning | ||||
| 17 | Těsnicí podložka | 55X35 | 1 | 07147266961 | Shop at ECS Tuning | |||||
| 18 | Zatavená vada laku | D=20MM | 8 | 07/2023 | 41007140848 | $0.43 | Shop at ECS Tuning | |||
| 18 | Zátka vzniklá při lakování | D=20MM | 8 | 51915A0C2C2 | Shop at ECS Tuning | |||||
| 19 | Zatavená vada laku | D=25MM | 14 | 07/2023 | 07147180506 | $0.41 | Shop at ECS Tuning | |||
| 19 | Zátka vzniklá při lakování | D=25MM | 14 | 51915A0C2C3 | Shop at ECS Tuning | |||||
| 20 | Zatavená vada laku | D=35MM | 2 | 07/2023 | 41007140847 | $0.68 | UKONČENO | Shop at ECS Tuning | ||
| 20 | Zátka vzniklá při lakování | D=35MM | 2 | 51915A0C2C4 | Shop at ECS Tuning | |||||
| 21 | Těsnicí a tlumicí podložka | D=35MM | 2 | 07147128619 | Shop at ECS Tuning | |||||
| 22 | Těsnicí a tlumicí podložka | D=39,5 / GRAU | 4 | 51719479250 | UKONČENO | Shop at ECS Tuning | ||||
| 22 | Těsnicí a tlumicí podložka | D=39,5 /SCHWARZ | 4 | 07147392446 | Shop at ECS Tuning | |||||
| 23 | Ochranná fólie čísla podvozku | 1 | 51719636313 | Shop at ECS Tuning | ||||||
| 24 | Uzávěr | D=15MM | 3 | 07147424260 | Shop at ECS Tuning | |||||
| 25 | Zátka | D=6.35MM | 1 | 51718137323 | $1.02 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
