Vnější lišty / ozdobná mřížka for BMW 2.5CS-3.0CSL 3.0CSiL (1975)

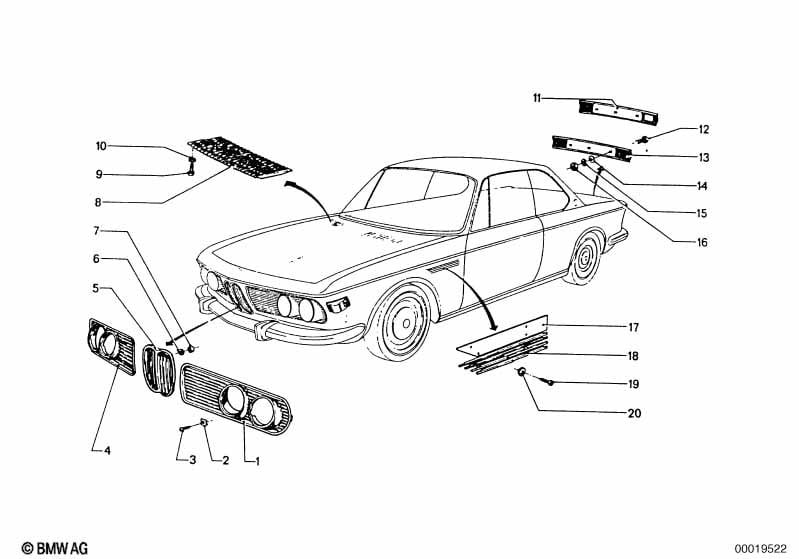

This Vnější lišty / ozdobná mřížka technical drawing provides a detailed breakdown of the assembly for the 2.5CS-3.0CSL 3.0CSiL. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1975.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Ozdobná mřížka levá | 1 | 51131811483 | $441.87 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Matice na plech | ST3,9-4 | 10 | 07129901640 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Samořezný šroub s čočkovou hlavou | ST3,9X16 | 10 | 07119907730 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Ozdobná mřížka pravá | 1 | 51131811484 | $441.87 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Ozdobná mřížka střední | 1 | 51131801604 | $447.43 | Shop at ECS Tuning | |||||
| 06 | Pružná podložka | B5 | 4 | 07119932098 | $0.38 | Shop at ECS Tuning | ||||
| 07 | Šestihranná matice | M5-8-ZNNIV SI | 4 | 07119905729 | Shop at ECS Tuning | |||||
| 09 | Samořezný šroub s čočkovou hlavou | ST2,9X13 | 8 | 07119906706 | $0.09 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Pouzdro | 12 | 51131812021 | $1.52 | Shop at ECS Tuning | |||||
| 12 | Šestihranný šroub | M6X12-8.8-ZNNIV | 1 | 07119905524 | $0.27 | Shop at ECS Tuning | ||||
| 14 | Podložka | 6,4 | 1 | 07119936424 | $0.58 | UKONČENO | Shop at ECS Tuning | |||
| 15 | Pružná podložka | 8,4X15-ZNS3 | 1 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 16 | Šestihranná matice | M6-8-ZNNIV SI | 1 | 07119905543 | $0.38 | Shop at ECS Tuning | ||||
| 17 | Podložka | 1 | 51131811149 | UKONČENO | Shop at ECS Tuning | |||||
| 17 | Podložka | 1 | 51131811150 | UKONČENO | Shop at ECS Tuning | |||||
| 18 | Ozdobná mřížka levá | SCHWARZ | 1 | 51131827277 | $107.46 | UKONČENO | Shop at ECS Tuning | |||
| 18 | Ozdobná mřížka pravá | SCHWARZ | 1 | 51131827278 | $107.46 | Shop at ECS Tuning | ||||
| 18 | Ozdobná mřížka levá | CHROM | 1 | 51131827283 | $123.62 | Shop at ECS Tuning | ||||
| 18 | Ozdobná mřížka pravá | CHROM | 1 | 51131827284 | $123.62 | Shop at ECS Tuning | ||||
| 19 | Šroub s čočkovitou hlavou | M4X16-4.8-H-CR | 8 | 07119906410 | $1.93 | Shop at ECS Tuning | ||||
| 20 | Průchodka | 8 | 51131831395 | $1.57 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
