Nárazník zadní s upevňovacími díly for BMW 2500-3.3Li 3.0Si (1976)

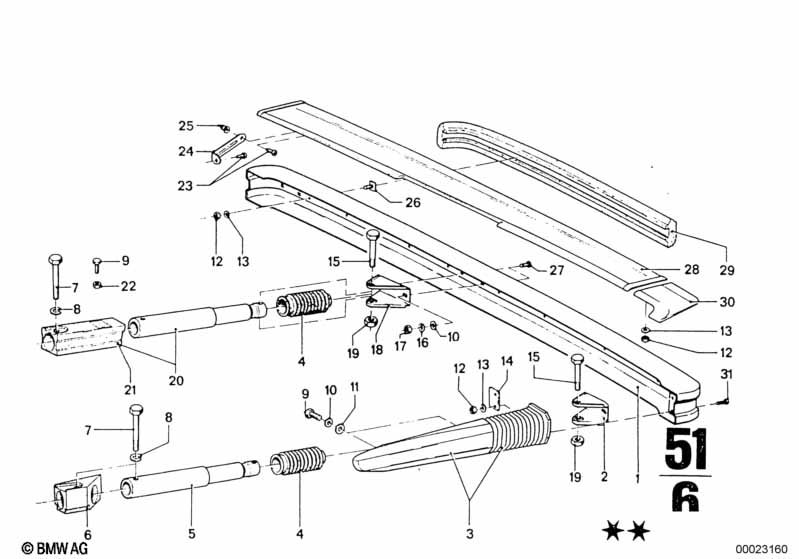

This Nárazník zadní s upevňovacími díly technical drawing provides a detailed breakdown of the assembly for the 2500-3.3Li 3.0Si. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1976.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Nárazník zadní střední | 1 | 51121825986 | $593.39 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Držák tlumič nárazů | 2 | 51121830652 | UKONČENO | Shop at ECS Tuning | |||||
| 03 | Nárazník zadní levý | 1 | 51121826917 | $223.20 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Nárazník zadní pravý | 1 | 51121826918 | $223.20 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Vlnovec | 2 | 51121830772 | UKONČENO | Shop at ECS Tuning | |||||
| 05 | Tlumič nárazů zadní | 2 | 51121826691 | UKONČENO | Shop at ECS Tuning | |||||
| 06 | Vedení | 1 | 51121823995 | UKONČENO | Shop at ECS Tuning | |||||
| 06 | Vedení | 1 | 51121823996 | $10.60 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Šestihranný šroub | M14X85 | 3 | 07119912872 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Pružný kroužek | B14 | 1 | 07119933148 | $0.20 | Shop at ECS Tuning | ||||
| 09 | Šestihranný šroub | M8X20-ZNNIV SI | 6 | 07119903039 | Shop at ECS Tuning | |||||
| 10 | Podložka | 8,4X24X2-ZNS3 | 10 | 07119904164 | $0.40 | Shop at ECS Tuning | ||||
| 11 | Těsnicí kroužek | 4 | 51125670140 | $0.50 | Shop at ECS Tuning | |||||
| 12 | Šestihranná matice samojisticí | M6 | 20 | 64509123157 | $0.70 | Shop at ECS Tuning | ||||
| 13 | Podložka | A6,4-ZNNIV SI | 18 | 07119904202 | Shop at ECS Tuning | |||||
| 14 | Upevňovací deska | 2 | 51111880449 | $4.07 | Shop at ECS Tuning | |||||
| 15 | Šestihranný šroub | M14X75 | 1 | 07119912870 | $5.38 | UKONČENO | Shop at ECS Tuning | |||
| 16 | Pružný kroužek | B8 | 6 | 07119933096 | $0.18 | Shop at ECS Tuning | ||||
| 17 | Šestihranná matice | M8-8-ZNNIV SI | 6 | 07119905515 | $0.16 | Shop at ECS Tuning | ||||
| 18 | Držák tlumič nárazů zadní | 1 | 51121830649 | $9.91 | Shop at ECS Tuning | |||||
| 19 | Šestihranná matice samojisticí | M14 | 1 | 07129922739 | $2.13 | Shop at ECS Tuning | ||||
| 20 | Tlumič nárazů pro nárazníky | 1 | 51121826690 | $142.85 | UKONČENO | Shop at ECS Tuning | ||||
| 21 | Vedení | 1 | 51121830675 | UKONČENO | Shop at ECS Tuning | |||||
| 22 | Šestihranná matice | M8-05-ZNNIV SI | 2 | 07119904948 | $1.00 | Shop at ECS Tuning | ||||
| 23 | Šestihranný šroub na plech | ST4,2X13-C | 8 | 07119916804 | $0.09 | Shop at ECS Tuning | ||||
| 24 | Vzpěra | 2 | 51121832808 | UKONČENO | Shop at ECS Tuning | |||||
| 25 | Rozpěrná matice | 3,9 | 6 | 51135680113 | $0.28 | Shop at ECS Tuning | ||||
| 26 | Lištové šrouby | 8 | 51111829684 | $5.37 | Shop at ECS Tuning | |||||
| 26 | Lištové svorky | 8 | 51111838076 | $1.98 | Shop at ECS Tuning | |||||
| 27 | Šroub s plochou kulovou hlavou | M8X25 | 6 | 07119910457 | $0.62 | UKONČENO | Shop at ECS Tuning | |||
| 28 | Clona | 1 | 51121831007 | UKONČENO | Shop at ECS Tuning | |||||
| 29 | Nárazník | 1 | 51121828930 | UKONČENO | Shop at ECS Tuning | |||||
| 30 | Clona | 1 | 51121831001 | UKONČENO | Shop at ECS Tuning | |||||
| 30 | Clona | 1 | 51121831002 | UKONČENO | Shop at ECS Tuning | |||||
| 31 | Šestihranný šroub | M6X20-8.8-ZNS | 4 | 07119913016 | $0.60 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
