Obložení podlahy for BMW MINI Clubman F54 One

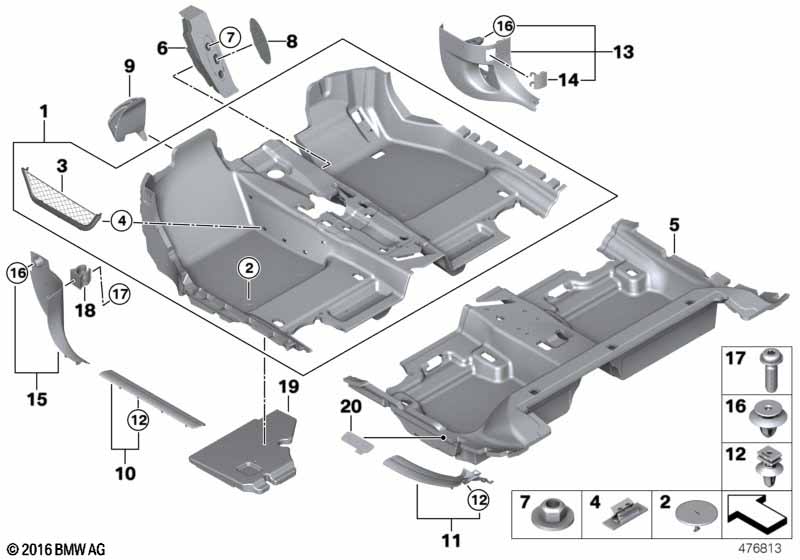

This Obložení podlahy technical drawing provides a detailed breakdown of the assembly for the MINI Clubman F54 One. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Obložení podlahy přední | SCHWARZ | 1 | 51477392166 | Shop at ECS Tuning | |||||
| 02 | Upínací prvek s bajonetovým uchycením | D62MM/L16MM | 4 | 07149166608 | $2.17 | Shop at ECS Tuning | ||||
| 03 | Síť prostoru pro nohy | 1 | 51477362432 | Shop at ECS Tuning | ||||||
| 04 | Svorka | 3 | 07146968215 | $1.94 | Shop at ECS Tuning | |||||
| 05 | Obložení podlahy zadní | SCHWARZ | 1 | 51477392158 | Shop at ECS Tuning | |||||
| 06 | Opěrka nohou | 1 | 51477298849 | Shop at ECS Tuning | ||||||
| 07 | Šestihranná matice | BM6-8-ZNS3 | 3 | 07129904870 | $0.36 | Shop at ECS Tuning | ||||
| Pro vozidla s John Cooper Works interiérový paket a John Cooper Works Chili paket |
P7KMA=Ne P7KPA=Ne |
|||||||||
| 08 | Vložka nožní opěrka | 1 | 51477138446 | $6.52 | Shop at ECS Tuning | |||||
| Pro vozidla s John Cooper Works interiérový paket a John Cooper Works Chili paket |
P7KMA=Ano P7KPA=Ano |
|||||||||
| 08 | Vložka nožní opěrka ušlechtilá ocel | 1 | 51477149471 | $31.35 | Shop at ECS Tuning | |||||
| Pro vozidla s John Cooper Works interiérový paket a John Cooper Works Chili paket |
P7KMA=Ano P7KPA=Ne |
|||||||||
| 08 | Vložka nožní opěrka ušlechtilá ocel | 1 | 51477149471 | $31.35 | Shop at ECS Tuning | |||||
| Pro vozidla s John Cooper Works interiérový paket a John Cooper Works Chili paket |
P7KMA=Ne P7KPA=Ano |
|||||||||
| 08 | Vložka nožní opěrka ušlechtilá ocel | 1 | 51477149471 | $31.35 | Shop at ECS Tuning | |||||
| Pro vozidla s Přídavný rozsah podle EU |
S230A=Ano |
|||||||||
| 09 | Deformační prvek čelní stěna levá | 1 | 51477371471 | Shop at ECS Tuning | ||||||
| 10 | Krycí lišta vstup přední levý | SCHWARZ | 1 | 51477391491 | Shop at ECS Tuning | |||||
| 10 | Krycí lišta vstup přední pravý | SCHWARZ | 1 | 51477391492 | Shop at ECS Tuning | |||||
| 11 | Krycí lišta vstup zadní levý | SCHWARZ | 1 | 51477391495 | Shop at ECS Tuning | |||||
| 11 | Krycí lišta vstup zadní pravý | SCHWARZ | 1 | 51477391496 | Shop at ECS Tuning | |||||
| 12 | Svorka šedá | 4 | 51478262533 | $0.74 | Shop at ECS Tuning | |||||
| 13 | Boční výplň přední dolní pravá | SCHWARZ | 1 | 51437391504 | NoS | Shop at ECS Tuning | ||||
| 14 | Kryt konektor OBD | SCHWARZ | 1 | 51437445790 | Shop at ECS Tuning | |||||
| 15 | Boční výplň přední dolní levá | SCHWARZ | 1 | 51437391503 | Shop at ECS Tuning | |||||
| 16 | Svorka | 5 | 07147152593 | $0.17 | Shop at ECS Tuning | |||||
| 17 | Šroub | VS-TS5X16 SW | 3 | 51139908498 | Shop at ECS Tuning | |||||
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 18 | Držák výstražná světlice | 1 | 51437044418 | $2.23 | Shop at ECS Tuning | |||||
| 19 | Vložka prostor pro nohy přední levý | 1 | 51477308799 | Shop at ECS Tuning | ||||||
| 19 | Vložka prostor pro nohy přední pravý | 1 | 51477308800 | Shop at ECS Tuning | ||||||
| Pro vozidla s John Cooper Works sada a JCW aerodynamická sada |
P7HNA=Ano S3A1A=Ano |
|||||||||
| 20 | Lišta vstup zadní | JOHN COOPER W. | 2 | 51775A393F5 | Shop at ECS Tuning | |||||
| Pro vozidla s John Cooper Works sada a JCW aerodynamická sada |
P7HNA=Ano S3A1A=Ne |
|||||||||
| 20 | Lišta vstup zadní | JOHN COOPER W. | 2 | 51775A393F5 | Shop at ECS Tuning | |||||
| Pro vozidla s John Cooper Works sada a JCW aerodynamická sada |
P7HNA=Ne S3A1A=Ano |
|||||||||
| 20 | Lišta vstup zadní | JOHN COOPER W. | 2 | 51775A393F5 | Shop at ECS Tuning | |||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI Clubman F54 One Obložení podlahy?
- This technical diagram illustrates the Obložení podlahy within the Výbava vozidla group for the MINI Clubman F54 One. It provides a detailed exploded view of the components, identifying key parts such as the Obložení podlahy přední (Part #51477392166).
- Which models use the hardware listed in this Obložení podlahy?
- The hardware and components featured in the Obložení podlahy are specific to the MINI Clubman F54 One. These technical specifications ensure that parts like the Obložení podlahy přední (51477392166) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Obložení podlahy assembly?
- Each item in the Obložení podlahy corresponds to the numbered list below the illustration. For the MINI Clubman F54 One, you can identify the Obložení podlahy přední by locating its position on the schematic, which then links to the official BMW part number 51477392166 for the Výbava vozidla section.
