Strop karoserie for BMW MINI Clubman F54 One

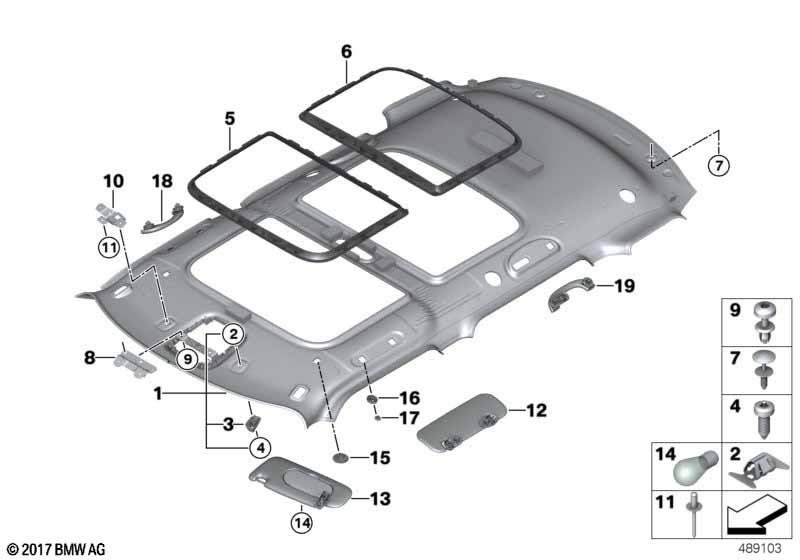

This Strop karoserie technical drawing provides a detailed breakdown of the assembly for the MINI Clubman F54 One. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s Panoramatická střecha elektrická |
S402A=Ano |
||||||||
| Pro vozidla s Dělicí síť zavazadlového prostoru a Strop karoserie antracit |
S413A=Ne S4AAA=Ne |
|||||||||
| 01 | Strop panoramatická střecha | SATELLITE GREY | 1 | 51447402908 | Shop at ECS Tuning | |||||
| Pro vozidla s Dělicí síť zavazadlového prostoru a Strop karoserie antracit |
S413A=Ano S4AAA=Ano |
|||||||||
| 01 | Strop panoramatická střecha | SCHWARZ | 1 | 51447402914 | Shop at ECS Tuning | |||||
| Pro vozidla s Dělicí síť zavazadlového prostoru a Strop karoserie antracit |
S413A=Ano S4AAA=Ne |
|||||||||
| 01 | Strop panoramatická střecha | SATELLITE GREY | 1 | 51447402917 | NoS | Shop at ECS Tuning | ||||
| Pro vozidla s Dělicí síť zavazadlového prostoru a Strop karoserie antracit |
S413A=Ne S4AAA=Ano |
|||||||||
| 01 | Strop panoramatická střecha | SCHWARZ | 1 | 51447392894 | Shop at ECS Tuning | |||||
| 02 | Svorka | 2 | 51167145718 | $1.11 | Shop at ECS Tuning | |||||
| 03 | Opěrné ložisko sluneční clona | SATELLITE GREY | 2 | 51167375974 | Shop at ECS Tuning | |||||
| Pro vozidla s Strop karoserie antracit |
S4AAA=Ano |
|||||||||
| 03 | Opěrné ložisko sluneční clona | SCHWARZ | 2 | 51167896985 | $1.83 | Shop at ECS Tuning | ||||
| 04 | Šroub Torx do plechu | ISA ST4,2X13 | 2 | 07119907470 | Shop at ECS Tuning | |||||
| 05 | Rám panoramatické střechy vpředu | SCHWARZ | 1 | 51447347691 | Shop at ECS Tuning | |||||
| 06 | Rám panoramatické střechy vzadu | SCHWARZ | 1 | 51447347695 | Shop at ECS Tuning | |||||
| 07 | Rozpěrný nýt | SATELLITE GREY | 2 | 51447376646 | Shop at ECS Tuning | |||||
| Pro vozidla s Strop karoserie antracit |
S4AAA=Ano |
|||||||||
| 07 | Rozpěrný nýt | CARBON BLACK | 2 | 51442756902 | $0.65 | Shop at ECS Tuning | ||||
| 08 | Plechový držák strop | 1 | 51447363547 | Shop at ECS Tuning | ||||||
| 09 | Rozpěrný nýt | D=7,5MM | 2 | 51481915964 | $0.43 | Shop at ECS Tuning | ||||
| 10 | Držák sluneční clona levý | 1 | 41007379781 | Shop at ECS Tuning | ||||||
| 10 | Držák sluneční clona pravý | 1 | 41007379782 | Shop at ECS Tuning | ||||||
| 11 | Slepý nýt | 8 | 07147265827 | Shop at ECS Tuning | ||||||
| Pro vozidla s Strop karoserie antracit |
S4AAA=Ano |
|||||||||
| 13 | Sluneční clona bez štítku pravá | SCHWARZ | 1 | 51167392714 | Shop at ECS Tuning | |||||
| 13 | Sluneční clona se štítkem levá | SCHWARZ | 1 | 51447402933 | Shop at ECS Tuning | |||||
| Pro vozidla s Strop karoserie antracit |
S4AAA=Ne |
|||||||||
| 13 | Sluneční clona bez štítku pravá | GREY | 1 | 51447402920 | Shop at ECS Tuning | |||||
| Oprava nutná | ||||||||||
| -- | Žárovka | 12V 1,2W | 2 | 63217167000 | $3.00 | Shop at ECS Tuning | ||||
| 13 | Sluneční clona se štítkem levá | GREY | 1 | 51447402941 | Shop at ECS Tuning | |||||
| 14 | Žárovka | 12V 1,2W | 2 | 63217167000 | $3.00 | Shop at ECS Tuning | ||||
| Pro vozidla s Kabelový spoj a Strop karoserie antracit a Rozšíř.příprava mobil.telefon Bluetooth a Telefon USA a Telefonie s bezdrátovým nabíjením |
P7L5A=Ano S4AAA=Ano S6NEA=Ano S6NPA=Ano S6NWA=Ano |
|||||||||
| 15 | Clona mikrofon | SATELLITE GREY | 2 | 51449475690 | Shop at ECS Tuning | |||||
| 15 | Clona mikrofon | SCHWARZ | 2 | 51447495572 | Shop at ECS Tuning | |||||
| Pro vozidla s Kabelový spoj a Strop karoserie antracit a Navigační systém profesionální a Teleservices a Rádio MINI Visual Boost a Sada handsfree Bluetooth a Rozšíř.příprava mobil.telefon Bluetooth a Telefon USA a MINI Navigační systém |
P7L5A=Ne S4AAA=Ne S609A=Ano S6AEA=Ano S6FPA=Ano S6NDA=Ano S6NEA=Ne S6NPA=Ne S6UMA=Ano |
|||||||||
| 15 | Záslepka | SATELLITE GREY | 1 | 51449472910 | Shop at ECS Tuning | |||||
| Pro vozidla s Kabelový spoj a Strop karoserie antracit a Navigační systém profesionální a Teleservices a Rádio MINI Visual Boost a Sada handsfree Bluetooth a Rozšíř.příprava mobil.telefon Bluetooth a Telefon USA a MINI Navigační systém |
P7L5A=Ne S4AAA=Ano S609A=Ne S6AEA=Ne S6FPA=Ne S6NDA=Ne S6NEA=Ne S6NPA=Ne S6UMA=Ne |
|||||||||
| 15 | Clona mikrofon | SCHWARZ | 2 | 51448047526 | Shop at ECS Tuning | |||||
| Pro vozidla s Strop karoserie antracit |
S4AAA=Ano |
|||||||||
| 16 | Kryt strop | SCHWARZ | 2 | 51447374906 | Shop at ECS Tuning | |||||
| Pro vozidla s Strop karoserie antracit |
S4AAA=Ne |
|||||||||
| 16 | Kryt strop | SATELLITE GREY | 2 | 51447374905 | Shop at ECS Tuning | |||||
| Pro vozidla s Provedení Čína a Odkládací paket |
L8AAA=Ne S493A=Ne |
|||||||||
| 17 | Víčko kryt strop | SATELLITE GREY | 2 | 51447375212 | Shop at ECS Tuning | |||||
| Pro vozidla s Provedení Čína a Odkládací paket a Strop karoserie antracit |
L8AAA=Ne S493A=Ne S4AAA=Ano |
|||||||||
| 17 | Víčko kryt strop | SCHWARZ | 2 | 51447375213 | Shop at ECS Tuning | |||||
| 18 | Rukojeť vpředu | SATELLITE GREY | 1 | 51167367784 | Shop at ECS Tuning | |||||
| Pro vozidla s Strop karoserie antracit |
S4AAA=Ano |
|||||||||
| 18 | Rukojeť vpředu | SCHWARZ | 1 | 51167336852 | Shop at ECS Tuning | |||||
| 19 | Držadlo zadní | SATELLITE GREY | 2 | 51167347852 | Shop at ECS Tuning | |||||
| Pro vozidla s Strop karoserie antracit |
S4AAA=Ano |
|||||||||
| 19 | Držadlo zadní | SCHWARZ | 2 | 51167347849 | Shop at ECS Tuning | |||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
