Boční výplň zadní for BMW MINI Cabrio F57 JCW

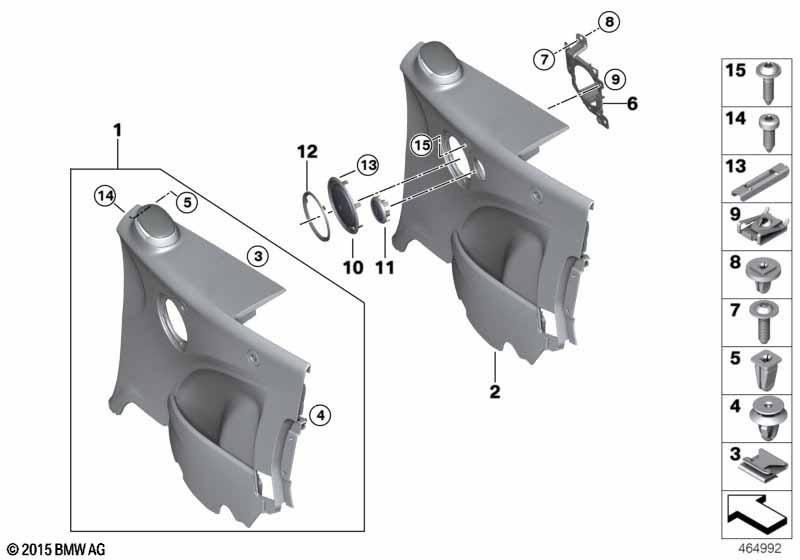

This Boční výplň zadní technical drawing provides a detailed breakdown of the assembly for the MINI Cabrio F57 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Barva interiéru Satellite Grey a Hi-Fi systém Harman Kardon |
S4C0A=Ne S674A=Ne |
|||||||||
| 01 | Boční výplň zadní levá | SCHWARZ | 1 | 51437465185 | Shop at ECS Tuning | |||||
| 01 | Boční výplň zadní pravá | SCHWARZ | 1 | 51437465186 | Shop at ECS Tuning | |||||
| Pro vozidla s Barva interiéru Satellite Grey a Hi-Fi systém Harman Kardon |
S4C0A=Ano S674A=Ne |
|||||||||
| 01 | Boční výplň zadní levá | SATELLITE GREY | 1 | 51437465187 | NoS | Shop at ECS Tuning | ||||
| 01 | Boční výplň zadní pravá | SATELLITE GREY | 1 | 51437465188 | NoS | Shop at ECS Tuning | ||||
| Pro vozidla s Barva interiéru Satellite Grey a Hi-Fi systém Harman Kardon |
S4C0A=Ne S674A=Ano |
|||||||||
| 02 | Boční výplň HiFi zadní levá | SCHWARZ | 1 | 51437465189 | Shop at ECS Tuning | |||||
| 02 | Boční výplň HiFi zadní pravá | SCHWARZ | 1 | 51437465190 | Shop at ECS Tuning | |||||
| Pro vozidla s Barva interiéru Satellite Grey a Hi-Fi systém Harman Kardon |
S4C0A=Ano S674A=Ano |
|||||||||
| 02 | Boční výplň HiFi zadní levá | SATELLITE GREY | 1 | 51437465191 | Shop at ECS Tuning | |||||
| 02 | Boční výplň HiFi zadní pravá | SATELLITE GREY | 1 | 51437465192 | NoS | Shop at ECS Tuning | ||||
| 03 | Svorka | 8 | 07142756907 | $0.23 | Shop at ECS Tuning | |||||
| 04 | Svorka žlutá | 10 | 07146955627 | $0.66 | Shop at ECS Tuning | |||||
| 05 | Rozpěrná matice | ST 4.8 WEISS | 2 | 63171367868 | $0.60 | Shop at ECS Tuning | ||||
| 06 | Držák reproduktor levý | 1 | 51437381997 | Shop at ECS Tuning | ||||||
| 06 | Držák reproduktor pravý | 1 | 51617381998 | Shop at ECS Tuning | ||||||
| 07 | Šroub s čočkovitou hlavou | ST5X17-ZNS3 | 6 | 07147127714 | $0.25 | Shop at ECS Tuning | ||||
| 08 | Rozpěrná matice | 7X7 MM | 6 | 65138387414 | $0.47 | Shop at ECS Tuning | ||||
| 09 | Svorka C matice samojisticí | TS5 | 2 | 07147330002 | Shop at ECS Tuning | |||||
| 10 | Clona reproduktor | SCHWARZ | 2 | 51437417370 | Shop at ECS Tuning | |||||
| Pro vozidla s Hi-Fi systém Harman Kardon |
S674A=Ano |
|||||||||
| 10 | Clona reproduktor | SCHWARZ | 2 | 51437417377 | Shop at ECS Tuning | |||||
| 11 | Clona reproduktor vysokotónový levý | SCHWARZ | 1 | 51437417383 | Shop at ECS Tuning | |||||
| 11 | Clona reproduktor vysokotónový pravý | SCHWARZ | 1 | 51437417384 | Shop at ECS Tuning | |||||
| Pro vozidla s Chrome Line interiér |
S345A=Ano |
|||||||||
| 12 | Dekorační kroužek clona reproduktor | CHROM | 2 | 51437414202 | Shop at ECS Tuning | |||||
| Pro vozidla s Chrome Line interiér |
S345A=Ne |
|||||||||
| 12 | Dekorační kroužek clona reproduktor | 2 | 51437414201 | Shop at ECS Tuning | ||||||
| Pro vozidla s MINI Yours Interior Style Off-White |
S4GSA=Ano |
|||||||||
| 12 | Dekorační kroužek clona reproduktor | MATT WEISS | 2 | 51437414204 | Shop at ECS Tuning | |||||
| Pro vozidla s MINI Yours Interior Style Fibre All |
S4GUA=Ano |
|||||||||
| 12 | Dekorační kroužek clona reproduktor | DARK SILVER | 2 | 51437414203 | NoS | Shop at ECS Tuning | ||||
| 13 | Svorka | X | 07147332700 | Shop at ECS Tuning | ||||||
| 14 | Šroub Torx do plechu | ISA ST4,2X13 | X | 07119907470 | Shop at ECS Tuning | |||||
| 15 | Šroub s čočkovitou hlavou | X | 07147377159 | Shop at ECS Tuning | ||||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
