Zvuková izolace for BMW MINI Cabrio R52 Cooper (2002)

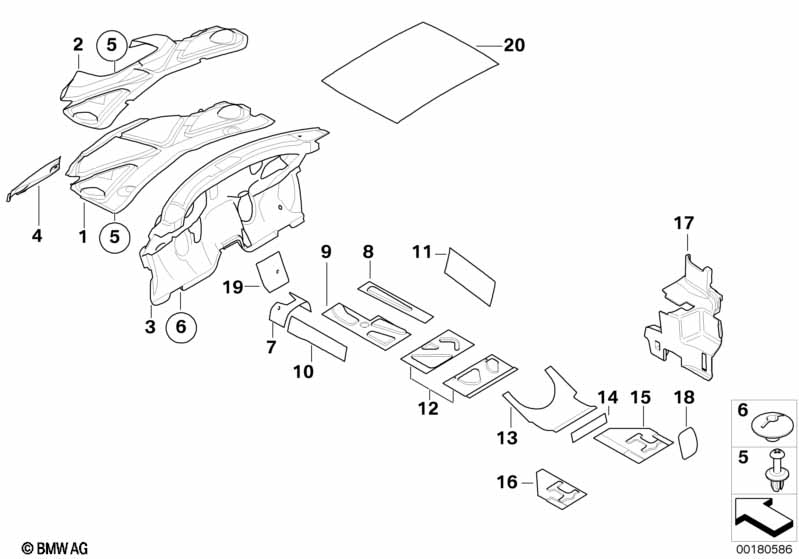

This Zvuková izolace technical drawing provides a detailed breakdown of the assembly for the MINI Cabrio R52 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2002.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Zvuková izolace přední kapota | 1 | 51487112684 | $68.58 | Shop at ECS Tuning | |||||
| 03 | Zvuková izolace čelní stěna | 1 | 51487114730 | $110.48 | Shop at ECS Tuning | |||||
| 04 | Kryt levý | 1 | 51487126245 | $3.44 | Shop at ECS Tuning | |||||
| 04 | Kryt pravý | 1 | 51487126246 | $3.44 | Shop at ECS Tuning | |||||
| 05 | Rozpěrný nýt | D=7,5MM | 14 | 51481915964 | $0.43 | Shop at ECS Tuning | ||||
| 06 | Upevňovací prvek | 4 | 07130766384 | $0.25 | Shop at ECS Tuning | |||||
| 07 | Tlumicí obložení tunel přední | 120X335MM | 1 | 51481516879 | $5.67 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Tlumicí obložení | 100X500MM | 2 | 51481517345 | $3.45 | UKONČENO | Shop at ECS Tuning | |||
| 09 | Tlumicí obložení podlaha přední levé | 200X495MM | 1 | 51481517343 | $5.70 | UKONČENO | Shop at ECS Tuning | |||
| 09 | Tlumicí obložení podlaha přední pravé | 200X495MM | 1 | 51487042987 | $5.70 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Tlumicí obložení | 60X380MM | 2 | 51481516880 | $3.45 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Tlumicí obložení dveře | 180X370MM | 2 | 51487035227 | $4.55 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Tlumicí obložení | 170X390MM | 4 | 51481516882 | $4.58 | UKONČENO | Shop at ECS Tuning | |||
| 13 | Tlumicí obložení | 342X390MM | 2 | 51481516883 | $6.85 | UKONČENO | Shop at ECS Tuning | |||
| 14 | Tlumicí obložení | 60X273MM | 2 | 51481517347 | $2.32 | UKONČENO | Shop at ECS Tuning | |||
| 15 | Tlumicí obložení dno zavaz. prost. pravé | 200X350MM | 1 | 51481517348 | $4.58 | UKONČENO | Shop at ECS Tuning | |||
| 16 | Tlumicí obložení dno zavaz. prost. levé | 200X350MM | 1 | 51481517428 | $4.58 | UKONČENO | Shop at ECS Tuning | |||
| 17 | Zvuková izolace zavazadlový prostor levý | 1 | 51487076933 | $18.27 | Shop at ECS Tuning | |||||
| 17 | Zvuková izolace zavazadlový prostor pr. | 1 | 51487076934 | $18.27 | Shop at ECS Tuning | |||||
| 18 | Tlumicí obložení | 133X162MM | 2 | 51477048913 | $3.45 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Tlumicí obložení | 180X188MM | 1 | 51487056478 | $3.45 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Tlumicí obložení | 1160X700MM | X | 51488165271 | $50.35 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI Cabrio R52 Cooper Zvuková izolace?
- This technical diagram illustrates the Zvuková izolace within the Výbava vozidla group for the MINI Cabrio R52 Cooper produced during 2002. It provides a detailed exploded view of the components, identifying key parts such as the Zvuková izolace přední kapota (Part #51487112684).
- Which models use the hardware listed in this Zvuková izolace?
- The hardware and components featured in the Zvuková izolace are specific to the MINI Cabrio R52 Cooper produced during 2002. These technical specifications ensure that parts like the Zvuková izolace přední kapota (51487112684) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Zvuková izolace assembly?
- Each item in the Zvuková izolace corresponds to the numbered list below the illustration. For the MINI Cabrio R52 Cooper, you can identify the Zvuková izolace přední kapota by locating its position on the schematic, which then links to the official BMW part number 51487112684 for the Výbava vozidla section.
