Příruční schránka for BMW MINI Paceman R61 Cooper

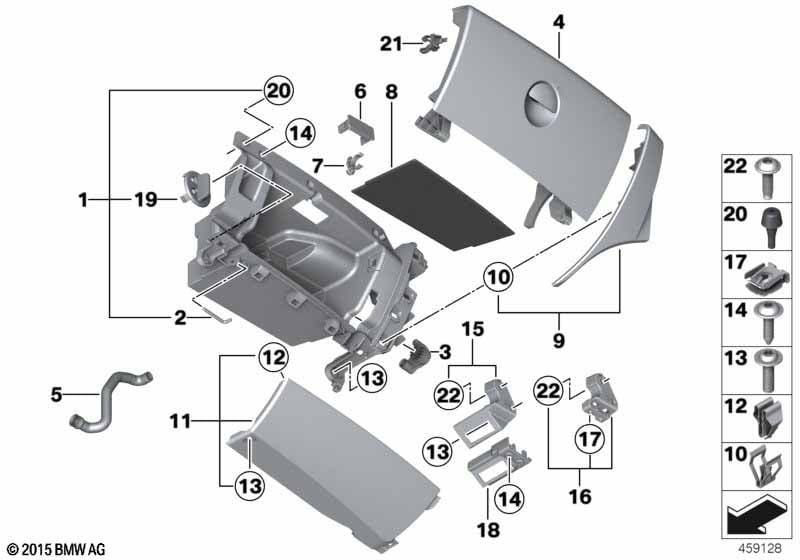

This Příruční schránka technical drawing provides a detailed breakdown of the assembly for the MINI Paceman R61 Cooper. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Pouzdro příruční schránka | 1 | 51169801438 | +core | Shop at ECS Tuning | |||||
| 02 | Závěs příruční schránka | 1 | 51169807869 | Shop at ECS Tuning | ||||||
| 03 | Tlumič příruční schránka | 1 | 51167056613 | $16.97 | Shop at ECS Tuning | |||||
| 04 | Víko příruční schránka | 1 | 51169811004 | Shop at ECS Tuning | ||||||
| 05 | Kanál studeného vzduchu příruč. schránka | 1 | 51459801453 | +core | Shop at ECS Tuning | |||||
| Pro vozidla s Navigační systém Business a Hudební rozhraní pro smartphone a MINI Navigační systém |
S606A=Ano S6NFA=Ne S6UMA=Ano |
|||||||||
| 06 | Clona výřez USB | 1 | 51169807247 | Shop at ECS Tuning | ||||||
| Pro vozidla s Navigační systém Business a Hudební rozhraní pro smartphone a MINI Navigační systém |
S606A=Ano S6NFA=Ne S6UMA=Ne |
|||||||||
| 06 | Clona výřez USB | 1 | 51169807247 | Shop at ECS Tuning | ||||||
| Pro vozidla s Navigační systém Business a Hudební rozhraní pro smartphone a MINI Navigační systém |
S606A=Ne S6NFA=Ano S6UMA=Ne |
|||||||||
| 06 | Clona výřez USB | 1 | 51169807247 | Shop at ECS Tuning | ||||||
| Pro vozidla s Navigační systém Business a Hudební rozhraní pro smartphone a MINI Navigační systém |
S606A=Ne S6NFA=Ne S6UMA=Ano |
|||||||||
| 06 | Clona výřez USB | 1 | 51169807247 | Shop at ECS Tuning | ||||||
| Pro vozidla s Navigační systém Business a Hudební rozhraní pro smartphone a MINI Navigační systém |
S606A=Ne S6NFA=Ne S6UMA=Ne |
|||||||||
| 06 | Clona výřez USB | 1 | 51169807247 | Shop at ECS Tuning | ||||||
| Pro vozidla s Odkládací paket |
S493A=Ano |
|||||||||
| 07 | Držák LED příruční schránka | 2 | 51169807246 | Shop at ECS Tuning | ||||||
| 08 | Vkládací podložka příruční schránka | 1 | 51459804426 | Shop at ECS Tuning | ||||||
| 09 | Obložení přístrojové desky vpravo | 1 | 01/2012 | 51459811022 | Shop at ECS Tuning | |||||
| 09 | Obložení přístrojové desky vlevo | 1 | 01/2012 | 51459811021 | Shop at ECS Tuning | |||||
| 10 | Svorka | 6 | 51162756334 | $1.48 | Shop at ECS Tuning | |||||
| 11 | Oblož. přístr.deska strana spoluj. dolní | 1 | 51459803834 | Shop at ECS Tuning | ||||||
| 12 | Svorka | 5 | 07147321144 | Shop at ECS Tuning | ||||||
| 13 | Šroub Torx s nákružkem | 6X20 | 5 | 51452756345 | $0.57 | Shop at ECS Tuning | ||||
| 14 | Šroub s čočkovou hlavou s nákružkem | ISA ST4,2X16 | 6 | 07147136006 | $0.18 | Shop at ECS Tuning | ||||
| Pro vozidla s Navigační systém Business a Rádio MINI Visual Boost a MINI Navigační systém |
S606A=Ne S6FPA=Ne S6UMA=Ne |
|||||||||
| 15 | Držák osvětl. prost.pro nohy spolujezdec | 1 | 51459806212 | Shop at ECS Tuning | ||||||
| Pro vozidla s Navigační systém Business nebo Rádio MINI Visual Boost nebo MINI Navigační systém |
S606A=Ano S6FPA=Ano S6UMA=Ano |
|||||||||
| 16 | Držák osvětl. prost.pro nohy spolujezdec | 1 | 51459807981 | Shop at ECS Tuning | ||||||
| 17 | Matice na plech samojistící | 2 | 07146960289 | $0.25 | Shop at ECS Tuning | |||||
| Pro vozidla s Navigační systém Business nebo Rádio MINI Visual Boost nebo MINI Navigační systém |
S606A=Ano S6FPA=Ano S6UMA=Ano |
|||||||||
| 18 | Držák osvětl. prost.pro nohy spolujezdec | 1 | 51459808684 | Shop at ECS Tuning | ||||||
| 19 | Regulátor chl. vzduchu příruční schránka | 1 | 51162751723 | $1.77 | Shop at ECS Tuning | |||||
| 20 | Pryžový doraz | 2 | 51168244385 | $1.13 | Shop at ECS Tuning | |||||
| 21 | Kolíkový držák příruční schránka | 2 | 51169808712 | Shop at ECS Tuning | ||||||
| 22 | Šroub | 6X20 | 2 | 07149809992 | Shop at ECS Tuning | |||||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI Paceman R61 Cooper Příruční schránka?
- This technical diagram illustrates the Příruční schránka within the Výbava vozidla group for the MINI Paceman R61 Cooper. It provides a detailed exploded view of the components, identifying key parts such as the Pouzdro příruční schránka (Part #51169801438).
- Which models use the hardware listed in this Příruční schránka?
- The hardware and components featured in the Příruční schránka are specific to the MINI Paceman R61 Cooper. These technical specifications ensure that parts like the Pouzdro příruční schránka (51169801438) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Příruční schránka assembly?
- Each item in the Příruční schránka corresponds to the numbered list below the illustration. For the MINI Paceman R61 Cooper, you can identify the Pouzdro příruční schránka by locating its position on the schematic, which then links to the official BMW part number 51169801438 for the Výbava vozidla section.
