Dodatečné díly střední konzola for BMW MINI Paceman R61 Cooper

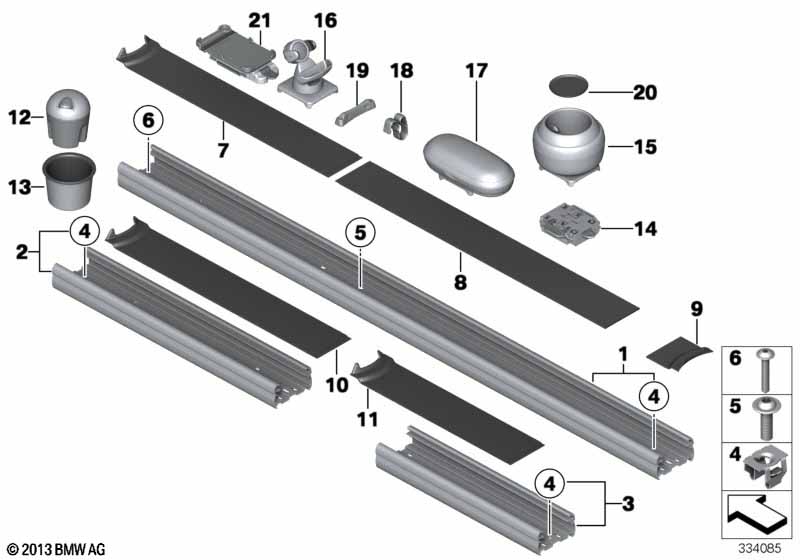

This Dodatečné díly střední konzola technical drawing provides a detailed breakdown of the assembly for the MINI Paceman R61 Cooper. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Loketní opěrka přední a Center Rail průchozí a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ne S4VBA=Ano S6FPA=Ne S6UMA=Ne |
|||||||||
| 01 | Kolejnice dlouhá | 1250MM | 1 | 07/2013 | 51169808025 | Shop at ECS Tuning | ||||
| Bez optického kabelu | ||||||||||
| Pro vozidla s Loketní opěrka přední a Center Rail průchozí a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ano S4VBA=Ano S6FPA=Ano S6UMA=Ano |
|||||||||
| 01 | Kolejnice dlouhá | 1138MM | 1 | 07/2013 | 51169808309 | Shop at ECS Tuning | ||||
| Bez optického kabelu | ||||||||||
| Pro vozidla s Loketní opěrka přední a Center Rail průchozí a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ne S4VBA=Ano S6FPA=Ano S6UMA=Ano |
|||||||||
| 01 | Kolejnice dlouhá | 1138MM | 1 | 07/2013 | 51169808307 | Shop at ECS Tuning | ||||
| Bez optického kabelu | ||||||||||
| Pro vozidla s Loketní opěrka přední a Center Rail průchozí a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ano S4VBA=Ano S6FPA=Ne S6UMA=Ne |
|||||||||
| 01 | Kolejnice dlouhá | 1250MM | 1 | 07/2013 | 51169808028 | Shop at ECS Tuning | ||||
| Bez optického kabelu | ||||||||||
| Pro vozidla s Center Rail průchozí a Rádio MINI Visual Boost a MINI Navigační systém |
S4VBA=Ne S6FPA=Ano S6UMA=Ano |
|||||||||
| 02 | Kolejnice krátká | 404MM | 1 | 51169808311 | Shop at ECS Tuning | |||||
| Bez optického kabelu | ||||||||||
| Pro vozidla s Center Rail průchozí a Rádio MINI Visual Boost a MINI Navigační systém |
S4VBA=Ne S6FPA=Ne S6UMA=Ne |
|||||||||
| 02 | Kolejnice krátká | 515MM | 1 | 51169808031 | Shop at ECS Tuning | |||||
| Bez optického kabelu | ||||||||||
| Pro vozidla s Center Rail průchozí |
S4VBA=Ne |
|||||||||
| 03 | Kolejnice zadní | 376MM | 1 | 07/2013 | 51169808067 | Shop at ECS Tuning | ||||
| Bez optického kabelu | ||||||||||
| 04 | Svorka | 2 | 51452756285 | $0.35 | Shop at ECS Tuning | |||||
| 05 | Drážkovaný šroub | M5X16MM | 8 | 07146977945 | Shop at ECS Tuning | |||||
| 05 | Šroub s čočk.hlavou s nákružk.samořezný | M5X28 ISA | 2 | 09/2014 | 07147195762 | $0.33 | Shop at ECS Tuning | |||
| 06 | Šroub s čočkovitou hlavou | M5X30MM | 4 | 46547699778 | $4.03 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Colour Line Satellite Grey a Center Rail průchozí |
S473A=Ne S4C3A=Ano S4VBA=Ano |
|||||||||
| 07 | Vkládací podložka kolejnice dlouhá | SATELLITE GREY | 1 | 07/2013 | 51169811082 | NoS | Shop at ECS Tuning | |||
| Pro vozidla s Loketní opěrka přední a Colour Line Red Copper a Center Rail průchozí |
S473A=Ano S4EMA=Ano S4VBA=Ano |
|||||||||
| 07 | Vkládací podložka kolejnice dlouhá | RED COPPER | 1 | 07/2013 | 51169811085 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Colour Line Red Copper a Center Rail průchozí |
S473A=Ne S4EMA=Ano S4VBA=Ano |
|||||||||
| 07 | Vkládací podložka kolejnice dlouhá | RED COPPER | 1 | 07/2013 | 51169811083 | NoS | Shop at ECS Tuning | |||
| Pro vozidla s Loketní opěrka přední a Colour Line Satellite Grey a Center Rail průchozí |
S473A=Ano S4C3A=Ano S4VBA=Ano |
|||||||||
| 07 | Vkládací podložka kolejnice dlouhá | SATELLITE GREY | 1 | 07/2013 | 51169811084 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Colour Line Satellite Grey a Colour Line Red Copper a Center Rail průchozí |
S473A=Ano S4C3A=Ne S4EMA=Ne S4VBA=Ano |
|||||||||
| 07 | Vkládací podložka kolejnice dlouhá | CARBON BLACK | 1 | 07/2013 | 51169806398 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Colour Line Satellite Grey a Colour Line Red Copper a Center Rail průchozí |
S473A=Ne S4C3A=Ne S4EMA=Ne S4VBA=Ano |
|||||||||
| 07 | Vkládací podložka kolejnice dlouhá | CARBON BLACK | 1 | 07/2013 | 51169803678 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Inlay Colour Carbon Black a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ano S4E1A=Ano S6FPA=Ano S6UMA=Ano |
|||||||||
| 10 | Vkládací podložka kolejnice | CARBON BLACK | 1 | 07/2014 | 51169804464 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Inlay Colour Carbon Black a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ne S4E1A=Ano S6FPA=Ne S6UMA=Ne |
|||||||||
| 10 | Vkládací podložka kolejnice | CARBON BLACK | 1 | 07/2014 | 51169803677 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Inlay Colour Carbon Black a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ne S4E1A=Ano S6FPA=Ano S6UMA=Ano |
|||||||||
| 10 | Vkládací podložka kolejnice | CARBON BLACK | 1 | 07/2014 | 51169804167 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Inlay Colour Carbon Black a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ano S4E1A=Ano S6FPA=Ne S6UMA=Ne |
|||||||||
| 10 | Vkládací podložka kolejnice | CARBON BLACK | 1 | 07/2014 | 51169804463 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Colour Line Satellite Grey a Inlay Colour Satellite Grey a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ne S4C3A=Ano S4E3A=Ano S6FPA=Ano S6UMA=Ano |
|||||||||
| 10 | Vkládací podložka kolejnice | SATELLITE GREY | 1 | 51169811076 | Shop at ECS Tuning | |||||
| Pro vozidla s Loketní opěrka přední a Colour Line Satellite Grey a Colour Line Red Copper a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ano S4C3A=Ano S4EMA=Ano S6FPA=Ano S6UMA=Ano |
|||||||||
| 10 | Vkládací podložka kolejnice | CARBON BLACK | 1 | 07/2014 | 51169803677 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Inlay Colour Red Copper a Colour Line Red Copper a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ano S4E5A=Ano S4EMA=Ano S6FPA=Ano S6UMA=Ano |
|||||||||
| 10 | Vkládací podložka kolejnice | RED COPPER | 1 | 51169811081 | NoS | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Colour Line Satellite Grey a Colour Line Red Copper a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ne S4C3A=Ne S4EMA=Ne S6FPA=Ano S6UMA=Ano |
|||||||||
| 10 | Vkládací podložka kolejnice | CARBON BLACK | 1 | 07/2014 | 51169804167 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Colour Line Satellite Grey a Inlay Colour Satellite Grey a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ano S4C3A=Ano S4E3A=Ano S6FPA=Ano S6UMA=Ano |
|||||||||
| 10 | Vkládací podložka kolejnice | SATELLITE GREY | 1 | 51169811080 | NoS | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Colour Line Satellite Grey a Colour Line Red Copper a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ano S4C3A=Ne S4EMA=Ne S6FPA=Ano S6UMA=Ano |
|||||||||
| 10 | Vkládací podložka kolejnice | CARBON BLACK | 1 | 07/2014 | 51169804464 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Inlay Colour Red Copper a Colour Line Red Copper a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ano S4E5A=Ano S4EMA=Ano S6FPA=Ne S6UMA=Ne |
|||||||||
| 10 | Vkládací podložka kolejnice | RED COPPER | 1 | 51169811079 | NoS | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Colour Line Satellite Grey a Inlay Colour Satellite Grey a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ano S4C3A=Ano S4E3A=Ano S6FPA=Ne S6UMA=Ne |
|||||||||
| 10 | Vkládací podložka kolejnice | SATELLITE GREY | 1 | 51169811078 | NoS | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Colour Line Satellite Grey a Colour Line Red Copper a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ano S4C3A=Ne S4EMA=Ne S6FPA=Ne S6UMA=Ne |
|||||||||
| 10 | Vkládací podložka kolejnice | CARBON BLACK | 1 | 07/2014 | 51169804463 | Shop at ECS Tuning | ||||
| Pro vozidla s Loketní opěrka přední a Colour Line Satellite Grey a Inlay Colour Satellite Grey a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ne S4C3A=Ano S4E3A=Ano S6FPA=Ne S6UMA=Ne |
|||||||||
| 10 | Vkládací podložka kolejnice | SATELLITE GREY | 1 | 51169811074 | Shop at ECS Tuning | |||||
| Pro vozidla s Loketní opěrka přední a Inlay Colour Red Copper a Colour Line Red Copper a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ne S4E5A=Ano S4EMA=Ano S6FPA=Ne S6UMA=Ne |
|||||||||
| 10 | Vkládací podložka kolejnice | RED COPPER | 1 | 51169811075 | Shop at ECS Tuning | |||||
| Pro vozidla s Loketní opěrka přední a Inlay Colour Red Copper a Colour Line Red Copper a Rádio MINI Visual Boost a MINI Navigační systém |
S473A=Ne S4E5A=Ano S4EMA=Ano S6FPA=Ano S6UMA=Ano |
|||||||||
| 10 | Vkládací podložka kolejnice | RED COPPER | 1 | 51169811077 | NoS | Shop at ECS Tuning | ||||
| Pro vozidla s Colour Line Red Copper a Center Rail průchozí |
S4EMA=Ano S4VBA=Ne |
|||||||||
| 11 | pryžová vložka lišty vzadu | RED COPPER | 1 | 07/2013 | 51169811087 | NoS | Shop at ECS Tuning | |||
| Pro vozidla s Colour Line Satellite Grey a Center Rail průchozí |
S4C3A=Ano S4VBA=Ne |
|||||||||
| 11 | pryžová vložka lišty vzadu | SATELLITE GREY | 1 | 07/2013 | 51169811086 | Shop at ECS Tuning | ||||
| Pro vozidla s Colour Line Satellite Grey a Colour Line Red Copper a Center Rail průchozí |
S4C3A=Ne S4EMA=Ne S4VBA=Ne |
|||||||||
| 11 | pryžová vložka lišty vzadu | CARBON BLACK | 1 | 07/2013 | 51169806416 | Shop at ECS Tuning | ||||
| 12 | Vložka popelníku držák nápojů | 1 | 51169804425 | Shop at ECS Tuning | ||||||
| 13 | Adaptér popelník | 1 | 11/2012 | 51169813164 | Shop at ECS Tuning | |||||
| 14 | Adaptér kolejnice | 1 | 51169809203 | Shop at ECS Tuning | ||||||
| 15 | Držák nápojů střední konzola | 2 | 11/2012 | 51169811183 | Shop at ECS Tuning | |||||
| 16 | Univerzální držák | 1 | 06/2011 | 51169809220 | Shop at ECS Tuning | |||||
| 17 | Odkládací plocha pro brýle | 1 | 06/2011 | 51169812760 | Shop at ECS Tuning | |||||
| 18 | Závěs | 2 | 51169801632 | Shop at ECS Tuning | ||||||
| 19 | Segmentace kolejnice | 3 | 51169801635 | Shop at ECS Tuning | ||||||
| 20 | Vkládací podložka držák nápojů | 2 | 11/2012 | 51169811184 | Shop at ECS Tuning | |||||
| 21 | Držák smartphone | 143X79MM | 1 | 51169813165 | Shop at ECS Tuning | |||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
