Střední konzola for BMW MINI Paceman R61 Cooper

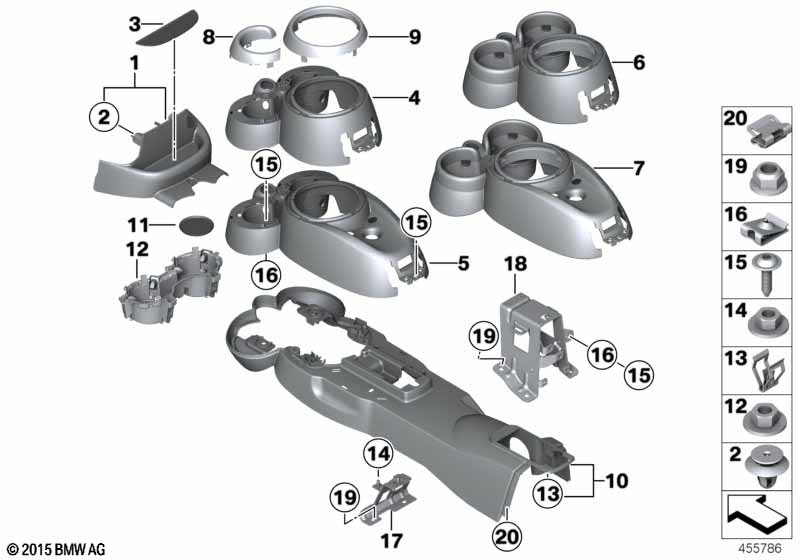

This Střední konzola technical drawing provides a detailed breakdown of the assembly for the MINI Paceman R61 Cooper. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Odkládací miska přední | 1 | 51169801480 | Shop at ECS Tuning | ||||||
| 02 | Svorka | 2 | 07131481910 | $0.26 | Shop at ECS Tuning | |||||
| 03 | Vklád. podložka odkládací skořepina | 1 | 51169801639 | Shop at ECS Tuning | ||||||
| Pro vozidla s Rádio MINI Visual Boost a MINI Navigační systém |
S6FPA=Ne S6UMA=Ne |
|||||||||
| 06 | Výplň střední konzola přední | 1 | 11/2012 | 51169811185 | Shop at ECS Tuning | |||||
| Pro vozidla s Rádio MINI Visual Boost nebo MINI Navigační systém |
S6FPA=Ano S6UMA=Ano |
|||||||||
| 07 | Výplň střední konzola přední | 1 | 11/2012 | 51169811186 | Shop at ECS Tuning | |||||
| 09 | Ozdobný kroužek řazení | 1 | 11/2012 | 51169810002 | Shop at ECS Tuning | |||||
| Pro vozidla s Rádio MINI Visual Boost a MINI Navigační systém |
S6FPA=Ne S6UMA=Ne |
|||||||||
| 10 | Střední konzola | 1 | 51169811328 | Shop at ECS Tuning | ||||||
| Pro vozidla s Rádio MINI Visual Boost nebo MINI Navigační systém |
S6FPA=Ano S6UMA=Ano |
|||||||||
| 10 | Střední konzola | 1 | 51169811329 | Shop at ECS Tuning | ||||||
| 11 | Vkládací podložka držák nápojů | 2 | 11/2012 | 51169811184 | Shop at ECS Tuning | |||||
| 13 | Svorka | 2 | 51162756334 | $1.48 | Shop at ECS Tuning | |||||
| 14 | Šestihranná matice | BM6-8-ZNNIV SI | 1 | 07129905411 | $0.38 | Shop at ECS Tuning | ||||
| 15 | Šroub s čočkovou hlavou s nákružkem | ISA ST4,2X16 | 5 | 07147136006 | $0.18 | Shop at ECS Tuning | ||||
| 16 | C-Svorka matice | 6 | 07146988451 | $0.36 | Shop at ECS Tuning | |||||
| 17 | Přídržný úhelník kolejnice přední | 1 | 51169801477 | Shop at ECS Tuning | ||||||
| Pro vozidla s Loketní opěrka přední |
S473A=Ne |
|||||||||
| 18 | Podpěra kolejnice střední | 1 | 51169801479 | Shop at ECS Tuning | ||||||
| Pro vozidla s Loketní opěrka přední |
S473A=Ano |
|||||||||
| 18 | Podpěra kolejnice střední | 1 | 51169803684 | +core | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Šroub s čočk.hlavou s nákružk.samořezný | M5X28 ISA | 4 | 07147195762 | $0.33 | Shop at ECS Tuning | ||||
| 19 | Matice s nákružkem samojistící | M8-8-ZNS3 | 4 | 07119904295 | $0.36 | Shop at ECS Tuning | ||||
| 19 | Matice s nákružkem samojistící | M8-10 ZNS3 | 4 | 07119905374 | Shop at ECS Tuning | |||||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
