Vedení vzduchu for BMW 1 Series F40 118d

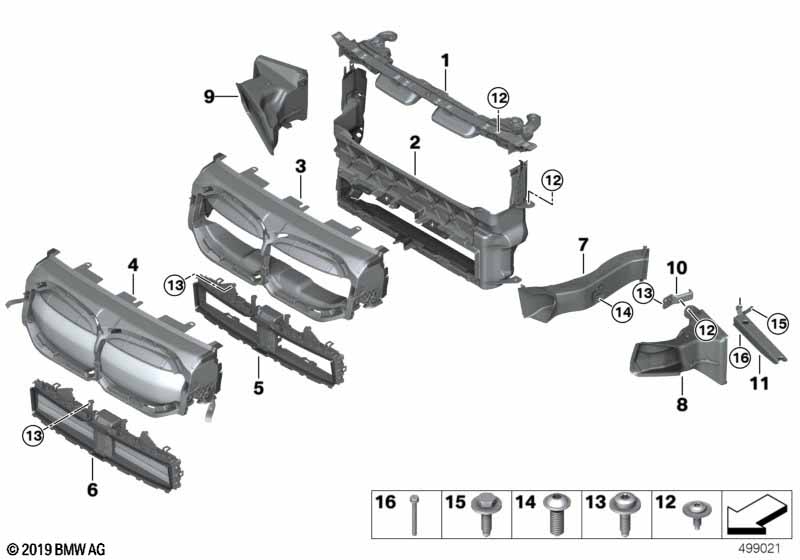

This Vedení vzduchu technical drawing provides a detailed breakdown of the assembly for the 1 Series F40 118d. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Víko vedení vzduchu | 1 | 02/2020 | 51744A01834 | UKONČENO | Shop at ECS Tuning | ||||
| 01 | Víko vedení vzduchu | 1 | 51137457057 | Shop at ECS Tuning | ||||||
| 02 | Rám vedení vzduchu | 1 | 05/2021 | 51747459747 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Rám vedení vzduchu | 1 | 51745A48F42 | Shop at ECS Tuning | ||||||
| Pro vozidla s CO2 rozsah |
S1CBA=Ne |
|||||||||
| 03 | Vedení vzduchu horní | 1 | 51237461583 | Shop at ECS Tuning | ||||||
| Pro vozidla s CO2 rozsah |
S1CBA=Ano |
|||||||||
| 04 | Vzduchové vedení s ovlád.vzd.klapek hor | 1 | 11/2020 | 51749448484 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Vzduchové vedení s ovlád.vzd.klapek hor | 1 | 51745A23EB3 | Shop at ECS Tuning | ||||||
| Pro vozidla s CO2 rozsah |
S1CBA=Ne |
|||||||||
| 05 | Vedení vzduchu dolní | 1 | 51237461585 | Shop at ECS Tuning | ||||||
| Pro vozidla s CO2 rozsah |
S1CBA=Ano |
|||||||||
| 06 | Vzduchové vedení s ovlád.vzd.klapek spod | 1 | 05/2021 | 51137455720 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Vzduchové vedení s ovlád.vzd.klapek spod | 1 | 51135A48F41 | Shop at ECS Tuning | ||||||
| Pro vozidla s M aerodynamický paket |
S715A=Ne |
|||||||||
| 07 | Vedení vzduchu brzda levé | 1 | 51747459749 | Shop at ECS Tuning | ||||||
| 07 | vedení vzduchu brzdy vpravo | 1 | 51747459750 | Shop at ECS Tuning | ||||||
| Pro vozidla s M aerodynamický paket |
S715A=Ano |
|||||||||
| 07 | Vedení vzduchu brzda levé | M | 1 | 51748071019 | Shop at ECS Tuning | |||||
| 07 | vedení vzduchu brzdy vpravo | M | 1 | 51748071020 | Shop at ECS Tuning | |||||
| 12 | Čočkový šroub s podložkou | M6X20 | 10 | 03/2023 | 07147406384 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Čočkový šroub s pružnou podložkou | M6X20 | 10 | 07145A48F73 | Shop at ECS Tuning | |||||
| 13 | Šroub s plochou hlavou | M6X20-PCU2-10.9 | 12 | 07119908698 | Shop at ECS Tuning | |||||
| 14 | Šroub s čočkovitou hlavou | M6X16-ZNNIV-SI | 2 | 07149227852 | Shop at ECS Tuning | |||||
| 15 | Šestihranný šroub | M6X20 | 2 | 07119908004 | Shop at ECS Tuning | |||||
| 16 | Šestihranný šroub s podložkou | M6X55-Z1 | 2 | 07119904526 | $0.56 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
