Vedení vzduchu for BMW MINI F66 JCW

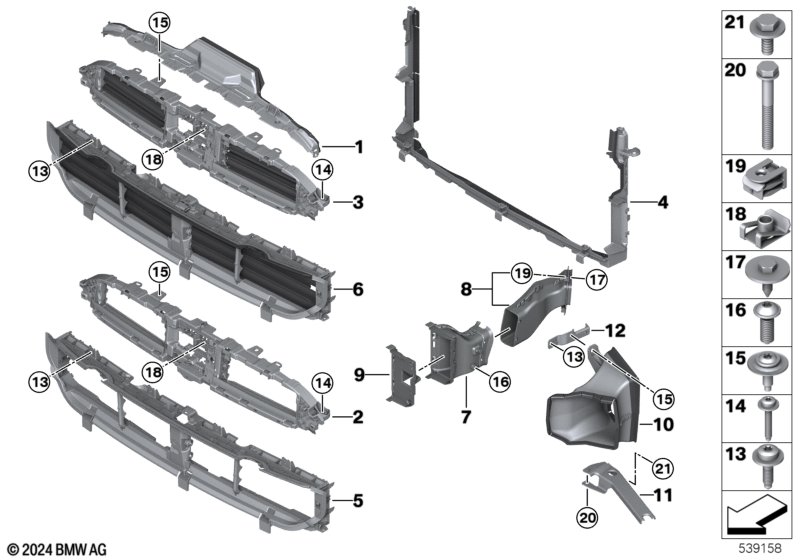

This Vedení vzduchu technical drawing provides a detailed breakdown of the assembly for the MINI F66 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Víko vedení vzduchu | 1 | 51745A2F850 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ne S1CBA=Ne S8LBA=Ne |
|||||||||
| 02 | Vedení vzduchu horní | 1 | 51745A32353 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ano S1CBA=Ano S8LBA=Ano |
|||||||||
| 03 | Vzduchové vedení s ovlád.vzd.klapek hor | 1 | 51115A3B4E3 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ano S1CBA=Ano S8LBA=Ne |
|||||||||
| 03 | Vzduchové vedení s ovlád.vzd.klapek hor | 1 | 51115A3B4E3 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ano S1CBA=Ne S8LBA=Ano |
|||||||||
| 03 | Vzduchové vedení s ovlád.vzd.klapek hor | 1 | 51115A3B4E3 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ano S1CBA=Ne S8LBA=Ne |
|||||||||
| 03 | Vzduchové vedení s ovlád.vzd.klapek hor | 1 | 51115A3B4E3 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ne S1CBA=Ano S8LBA=Ano |
|||||||||
| 03 | Vzduchové vedení s ovlád.vzd.klapek hor | 1 | 51115A3B4E3 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ne S1CBA=Ano S8LBA=Ne |
|||||||||
| 03 | Vzduchové vedení s ovlád.vzd.klapek hor | 1 | 51115A3B4E3 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ne S1CBA=Ne S8LBA=Ano |
|||||||||
| 03 | Vzduchové vedení s ovlád.vzd.klapek hor | 1 | 51115A3B4E3 | Shop at ECS Tuning | ||||||
| 04 | Vedení vzduchu chladič dolní | 1 | 51745A2F435 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ne S1CBA=Ne S8LBA=Ne |
|||||||||
| 05 | Vedení vzduchu dolní | 1 | 51745A2F436 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ano S1CBA=Ano S8LBA=Ano |
|||||||||
| 06 | Vzduchové vedení s ovlád.vzd.klapek spod | 1 | 51115A3B4E4 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ano S1CBA=Ano S8LBA=Ne |
|||||||||
| 06 | Vzduchové vedení s ovlád.vzd.klapek spod | 1 | 51115A3B4E4 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ano S1CBA=Ne S8LBA=Ano |
|||||||||
| 06 | Vzduchové vedení s ovlád.vzd.klapek spod | 1 | 51115A3B4E4 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ano S1CBA=Ne S8LBA=Ne |
|||||||||
| 06 | Vzduchové vedení s ovlád.vzd.klapek spod | 1 | 51115A3B4E4 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ne S1CBA=Ano S8LBA=Ano |
|||||||||
| 06 | Vzduchové vedení s ovlád.vzd.klapek spod | 1 | 51115A3B4E4 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ne S1CBA=Ano S8LBA=Ne |
|||||||||
| 06 | Vzduchové vedení s ovlád.vzd.klapek spod | 1 | 51115A3B4E4 | Shop at ECS Tuning | ||||||
| Pro vozidla s Provedení Čína a CO2 rozsah a Nastavení země Brazílie 00464 |
L8AAA=Ne S1CBA=Ne S8LBA=Ano |
|||||||||
| 06 | Vzduchové vedení s ovlád.vzd.klapek spod | 1 | 51115A3B4E4 | Shop at ECS Tuning | ||||||
| 07 | Vedení vzduchu brzda přední levá | 1 | 51745A2F4E5 | Shop at ECS Tuning | ||||||
| 07 | Vedení vzduchu brzda přední pravá | 1 | 51745A2F4E6 | Shop at ECS Tuning | ||||||
| 08 | Vedení vzduchu brzda podběh kola levé | 1 | 51745A2F4E7 | Shop at ECS Tuning | ||||||
| 08 | Vedení vzduchu brzda podběh kola pravé | 1 | 51745A2F4E8 | Shop at ECS Tuning | ||||||
| 10 | Přídavný chladič levý | 1 | 51745A2FB40 | Shop at ECS Tuning | ||||||
| 13 | Šroub s plochou hlavou | M6X20-PCU2-10.9 | 6 | 07119908698 | Shop at ECS Tuning | |||||
| 14 | Šroub s plochou hlavou | M6X35 | 2 | 07119907286 | Shop at ECS Tuning | |||||
| 15 | Čočkový šroub s pružnou podložkou | M6X20 | 5 | 07145A48F73 | Shop at ECS Tuning | |||||
| 16 | Šroub s čočkovitou hlavou | M6X16-ZNNIV-SI | 2 | 07149227852 | Shop at ECS Tuning | |||||
| 17 | Šestihranný šroub | TS5X17 SW8 D=22 | 4 | 07149126886 | Shop at ECS Tuning | |||||
| 18 | C-Svorka matice | M6 | 1 | 07149118815 | $0.71 | Shop at ECS Tuning | ||||
| 19 | Svorka C plastová matice | TS5 | 4 | 07147311312 | Shop at ECS Tuning | |||||
| 20 | Šestihranný šroub s podložkou | M6X55-Z1 | 2 | 07119904526 | $0.56 | Shop at ECS Tuning | ||||
| 21 | Šestihranný šroub s podložkou | M6X16-U2-ZNS3 | 1 | 07119902913 | Shop at ECS Tuning | |||||
