Přední stěna for BMW MINI F66 JCW

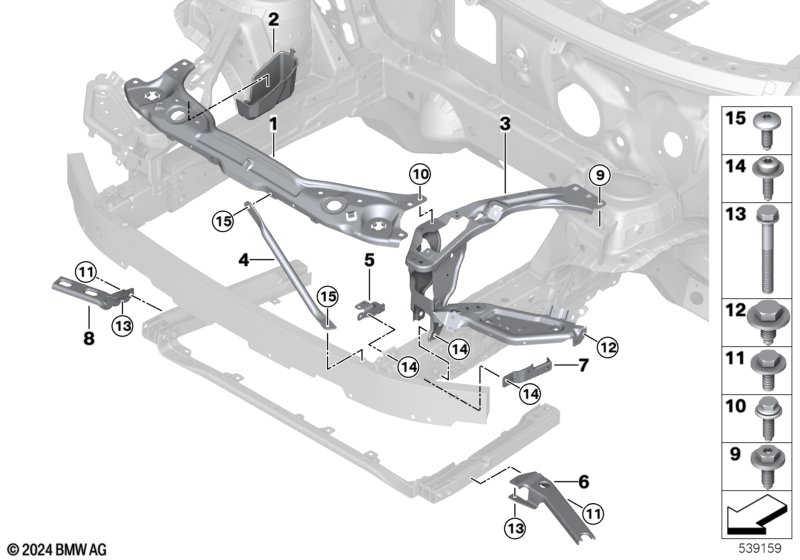

This Přední stěna technical drawing provides a detailed breakdown of the assembly for the MINI F66 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Spoj horní přední | 1 | 51645A2F5C0 | Shop at ECS Tuning | ||||||
| 02 | Kryt zámek | 1 | 51235A32E75 | NoS | Shop at ECS Tuning | |||||
| 03 | Držák světlomet levý | 1 | 51645A2F5B3 | Shop at ECS Tuning | ||||||
| 03 | Držák světlomet pravý | 1 | 51645A2F5B4 | Shop at ECS Tuning | ||||||
| 04 | V-vzpěra levá | 1 | 51645A2F9E5 | Shop at ECS Tuning | ||||||
| 04 | V-vzpěra pravá | 1 | 51645A2F9E6 | Shop at ECS Tuning | ||||||
| 05 | Držák vzduch.klapky nahoře vlevo | 1 | 51645A32E73 | Shop at ECS Tuning | ||||||
| 05 | Držák vzduch.klapky nahoře vpravo | 1 | 51645A32E74 | Shop at ECS Tuning | ||||||
| 06 | Držák přídavný chladič dolní levý | 1 | 51645A2FB43 | Shop at ECS Tuning | ||||||
| 07 | Držák přídavný chladič horní levý | 1 | 51645A32351 | Shop at ECS Tuning | ||||||
| 08 | Držák nádržka ostřikovače | 1 | 51115A2F586 | Shop at ECS Tuning | ||||||
| 09 | Šestihranný šroub s podložkou | M8X22 | 3 | 07147152728 | $0.75 | Shop at ECS Tuning | ||||
| 10 | Šestihranný šroub | M8X20-PC-ZNS3 | 6 | 51649907859 | Shop at ECS Tuning | |||||
| 11 | Šestihranný šroub s podložkou | M6X16-U2-ZNS3 | 1 | 07119902913 | Shop at ECS Tuning | |||||
| 12 | Šestihranný šroub s podložkou | M6X12 | 2 | 07147147513 | $0.38 | Shop at ECS Tuning | ||||
| 13 | Šestihranný šroub s podložkou | M6X55-Z1 | 2 | 07119904526 | $0.56 | Shop at ECS Tuning | ||||
| 14 | Šroub s plochou hlavou | M6X20-PCU2-10.9 | 11 | 07119908698 | Shop at ECS Tuning | |||||
| 15 | Kombinovaný šroub s čočkovou hlavou | ISA M8X20 | 4 | 07147234925 | Shop at ECS Tuning |
Notes
- NoS = No Stock (Díl není centrálně skladován.)
