Mont. díly výplň dveří přední for BMW MINI F66 JCW

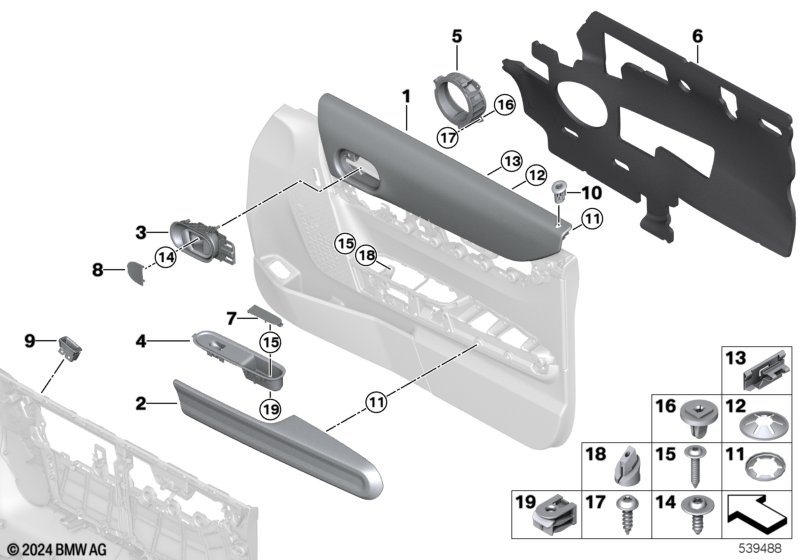

This Mont. díly výplň dveří přední technical drawing provides a detailed breakdown of the assembly for the MINI F66 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Kombin.Vescin/manšestr JCW Black (černá) |
TDJ3=Ano |
|||||||||
| 01 | Hrazení vpředu vlevo | BLACK / RED | 1 | 51415A75865 | NoS | Shop at ECS Tuning | ||||
| 01 | Hrazení vpředu vpravo | BLACK / RED | 1 | 51415A75866 | NoS | Shop at ECS Tuning | ||||
| 02 | Loketní opěrka přední levá | BLACK | 1 | 51415A5CF67 | NoS | Shop at ECS Tuning | ||||
| 02 | Loketní opěrka přední pravá | BLACK | 1 | 51415A5CF68 | NoS | Shop at ECS Tuning | ||||
| 03 | Otevírací mechanismus dveří vlevo | BLACK | 1 | 51215A31826 | NoS | Shop at ECS Tuning | ||||
| 03 | Otevírací mechanismus dveří vpravo | BLACK | 1 | 51215A31827 | NoS | Shop at ECS Tuning | ||||
| vč. 8x svorka | ||||||||||
| 04 | Kryt spínacího centra přední pravý | 1 | 51415A318B6 | NoS | Shop at ECS Tuning | |||||
| 04 | Kryt spínacího centra vpředu vlevo | 1 | 51415A45296 | NoS | Shop at ECS Tuning | |||||
| vč. pěny (lepené) | ||||||||||
| 05 | Dist. kroužek reproduktor přední levý | 1 | 51415A45143 | Shop at ECS Tuning | ||||||
| 05 | Dist. kroužek reproduktor přední pravý | 1 | 51415A45144 | Shop at ECS Tuning | ||||||
| 06 | Akustická vláknina přední | 1 | 51415A9C310 | Shop at ECS Tuning | ||||||
| 07 | Kryt prohlubeň rukojeti | 1 | 51415A28F13 | NoS | Shop at ECS Tuning | |||||
| 08 | Kryt šroubu otev. mechanismu dveří vlevo | 1 | 51215A31847 | NoS | Shop at ECS Tuning | |||||
| 08 | Kryt, šroub otev. mechanis. dveří vpravo | 1 | 51225A31848 | Shop at ECS Tuning | ||||||
| 10 | Clona blokovací tlačítko | 1 | 51435A45163 | NoS | Shop at ECS Tuning | |||||
| 11 | Pružná matice | 35 | 07149459832 | NoS | Shop at ECS Tuning | |||||
| 12 | Axiální pojistka | 5,75MM | 1 | 52207115704 | $0.32 | Shop at ECS Tuning | ||||
| 13 | Svorka | 0,8MM | 7 | 51418240509 | $0.74 | Shop at ECS Tuning | ||||
| 14 | Čočkový šroub s podložkou | DELTA PT4X12 | 6 | 07149200941 | Shop at ECS Tuning | |||||
| 15 | Šroub Torx pro plast | ISA L=25MM | 5 | 07147549513 | $0.29 | Shop at ECS Tuning | ||||
| 16 | Rozpěrná matice | 7X7 MM | 3 | 65138387414 | $0.47 | Shop at ECS Tuning | ||||
| 17 | Šroub s čočkovitou hlavou | TS 5X16 | 3 | 51417067920 | $0.39 | Shop at ECS Tuning | ||||
| 18 | Matice | 1 | 51418146797 | $0.58 | Shop at ECS Tuning | |||||
| 19 | Svorka C plastová matice | TS5 | 1 | 07147311312 | Shop at ECS Tuning | |||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
