Uzavírací víko/zátka for BMW MINI F66 JCW

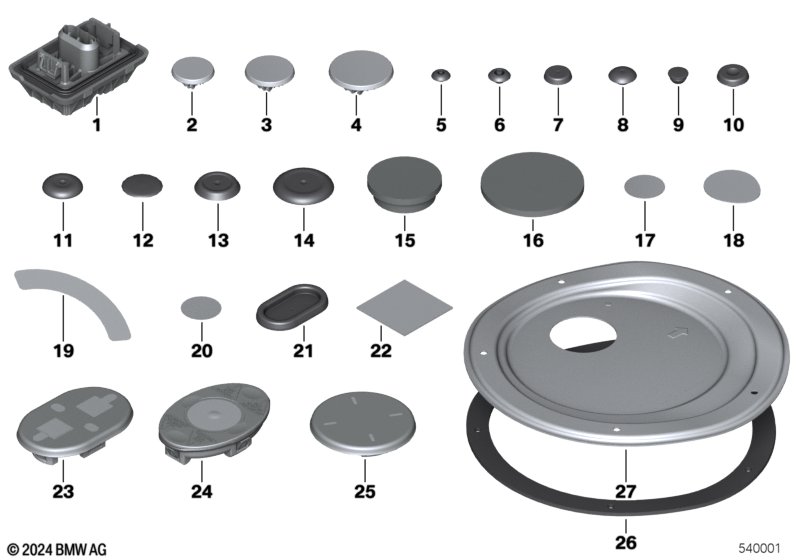

This Uzavírací víko/zátka technical drawing provides a detailed breakdown of the assembly for the MINI F66 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Držák zvedací plošina | 4 | 51717169981 | $13.42 | Shop at ECS Tuning | |||||
| 02 | Zátka vzniklá při lakování | D=20MM | 5 | 51915A0C2C2 | Shop at ECS Tuning | |||||
| 03 | Zátka vzniklá při lakování | D=25MM | 2 | 51915A0C2C3 | Shop at ECS Tuning | |||||
| 04 | Zátka vzniklá při lakování | D=35MM | 5 | 51915A0C2C4 | Shop at ECS Tuning | |||||
| 05 | Zátka | D=6,5MM | 4 | 07147221349 | Shop at ECS Tuning | |||||
| 06 | Zátka | D=9MM | 10 | 07147324393 | Shop at ECS Tuning | |||||
| 07 | Zátka | D=12MM | 32 | 07147127539 | $0.26 | Shop at ECS Tuning | ||||
| 08 | Uzavírací zátka | D=12MM | 3 | 07147131129 | $0.49 | Shop at ECS Tuning | ||||
| 09 | Zátka | D=12MM | X | 51718110199 | $0.18 | Shop at ECS Tuning | ||||
| 10 | Zátka | D=15MM | 11 | 07147127540 | $0.26 | Shop at ECS Tuning | ||||
| 11 | Zátka | D=20MM | X | 07147140850 | $0.19 | Shop at ECS Tuning | ||||
| 12 | Zátka | D=22MM | X | 51711855009 | $0.50 | Shop at ECS Tuning | ||||
| 13 | Zátka | D=25MM | X | 51717175886 | $0.63 | Shop at ECS Tuning | ||||
| 14 | Zátka | D=35MM | X | 07147140849 | $0.73 | Shop at ECS Tuning | ||||
| 15 | Zátka | D=40MM | X | 51712258519 | $0.89 | Shop at ECS Tuning | ||||
| 16 | Zátka | D=55MM | X | 61138353500 | $1.12 | Shop at ECS Tuning | ||||
| 17 | Těsnicí fólie | D=30MM | 1 | 07147472330 | NoS | Shop at ECS Tuning | ||||
| 18 | Těsnicí fólie | D=40MM | 2 | 07147423498 | NoS | Shop at ECS Tuning | ||||
| 19 | Ochranná fólie čísla podvozku | 1 | 51719636313 | Shop at ECS Tuning | ||||||
| 20 | Lepicí podložka | D=30MM | 8 | 07147294885 | Shop at ECS Tuning | |||||
| 21 | Zátka | 26X52MM | 4 | 51713412220 | $1.03 | Shop at ECS Tuning | ||||
| 22 | Těsnící a izolační podložka | 50X50MM | 5 | 07149626118 | Shop at ECS Tuning | |||||
| 23 | Víko otvor pro sloupek řízení | 1 | 51477492697 | NoS | Shop at ECS Tuning | |||||
| 24 | Uzavírací víko | 1 | 51717453926 | NoS | Shop at ECS Tuning | |||||
| 25 | Uzavírací víko brzdové zařízení | 1 | 51717324344 | Shop at ECS Tuning | ||||||
| 26 | Těsnění uzavírací víko | 1 | 51717232054 | Shop at ECS Tuning | ||||||
| 27 | Uzavírací víko plech podlahy zadní | 1 | 51717232053 | Shop at ECS Tuning |
Notes
- NoS = No Stock (Díl není centrálně skladován.)
