Vnější lišty / ozdobná mřížka I for BMW MINI F66 JCW

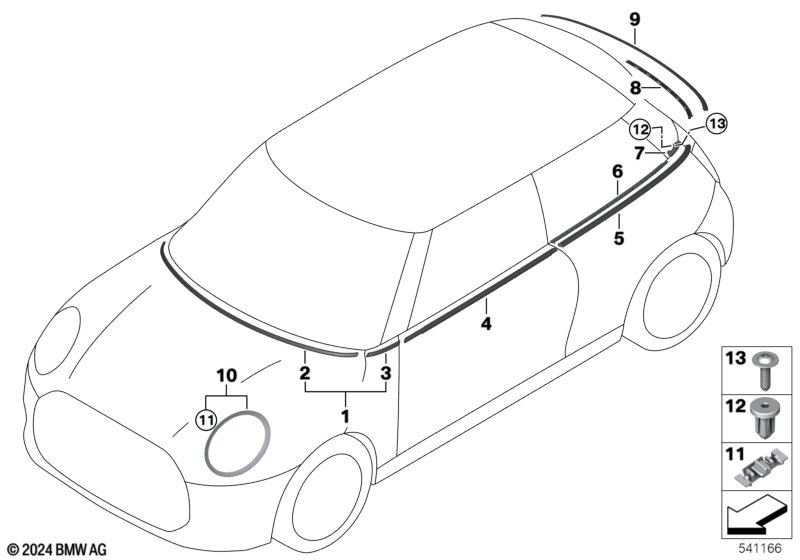

This Vnější lišty / ozdobná mřížka I technical drawing provides a detailed breakdown of the assembly for the MINI F66 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Sada ozdobné lišty přední | CHROME | 1 | 51137424554 | Shop at ECS Tuning | |||||
| 02 | Ozdobná lišta přední kapota | BLACK | 1 | 51135A3EA62 | Shop at ECS Tuning | |||||
| 02 | Ozdobná lišta přední kapota | BLACK | 1 | 51135B55695 | Shop at ECS Tuning | |||||
| 03 | Ozdobná lišta boční stěny vpředu vlevo | BLACK | 1 | 51135A3EA65 | Shop at ECS Tuning | |||||
| 03 | Ozdobná lišta boční stěny vpředu vpravo | BLACK | 1 | 51135A3EA66 | Shop at ECS Tuning | |||||
| 03 | Ozdobná lišta boční stěna přední levá | BLACK | 1 | 51135B55693 | Shop at ECS Tuning | |||||
| 03 | Ozdobná lišta boční stěny vpředu vpravo | BLACK | 1 | 51135B55694 | Shop at ECS Tuning | |||||
| 04 | Kryt šachty vnější dveře přední levý | BLACK | 1 | 51335A3BE13 | Shop at ECS Tuning | |||||
| 04 | Kryt šachty vnější dveře přední pravý | BLACK | 1 | 51335A3BE14 | Shop at ECS Tuning | |||||
| 04 | Kryt šachty vnější dveře přední levý | GLANZSCHWARZ | 1 | 51335B55665 | Shop at ECS Tuning | |||||
| 04 | Kryt šachty vnější dveře přední pravý | GLANZSCHWARZ | 1 | 51335B55666 | Shop at ECS Tuning | |||||
| 05 | Ozdobná lišta boční stěna vzadu vlevo | BLACK | 1 | 51355A3BE07 | Shop at ECS Tuning | |||||
| 05 | Ozdobná lišta boční stěna vzadu vpravo | BLACK | 1 | 51355A3BE08 | Shop at ECS Tuning | |||||
| 05 | Ozdobná lišta boční stěna zadní levá | GLANZSCHWARZ | 1 | 51355B55641 | Shop at ECS Tuning | |||||
| 05 | Ozdobná lišta boční stěna zadní pravá | GLANZSCHWARZ | 1 | 51355B55642 | Shop at ECS Tuning | |||||
| 06 | Přídr.lišta ozd.lišta boční stěna levá | GLANZSCHWARZ | 1 | 51375B55F35 | Shop at ECS Tuning | |||||
| 06 | Přídr.lišta ozd.lišta boční stěna pravá | GLANZSCHWARZ | 1 | 51375B55F36 | Shop at ECS Tuning | |||||
| 06 | Přídr.lišta ozd.lišta boční stěna levá | 1 | 51377300023 | Shop at ECS Tuning | ||||||
| 06 | Přídr.lišta ozd.lišta boční stěna pravá | 1 | 51377300024 | Shop at ECS Tuning | ||||||
| 07 | Přídrž.lišta pro ozdob.lištu zadní levá | GLANZSCHWARZ | 1 | 51375B55F33 | Shop at ECS Tuning | |||||
| 07 | Přídržná ozdobná lišta vzadu vpravo | GLANZSCHWARZ | 1 | 51375B55F34 | Shop at ECS Tuning | |||||
| 07 | Přídrž.lišta pro ozdob.lištu zadní levá | 1 | 51377300027 | Shop at ECS Tuning | ||||||
| 07 | Přídržná ozdobná lišta vzadu vpravo | 1 | 51377300028 | Shop at ECS Tuning | ||||||
| 08 | Přídr.lišta ozd.lišta zad.výkl.dveře l. | GLANZSCHWARZ | 1 | 51135B556C1 | NoS | Shop at ECS Tuning | ||||
| 08 | Přídr.lišta ozd.lišta zad.výkl.dveře pr | GLANZSCHWARZ | 1 | 51135B556C2 | NoS | Shop at ECS Tuning | ||||
| 08 | Přídr.lišta ozd.lišta zad.výkl.dveře l. | 1 | 51137302545 | Shop at ECS Tuning | ||||||
| 08 | Přídr.lišta ozd.lišta zad.výkl.dveře pr | 1 | 51137375104 | Shop at ECS Tuning | ||||||
| 09 | Ozdobná lišta dveří zavaz.prostoru | BLACK | 1 | 51135A39DF2 | Shop at ECS Tuning | |||||
| 09 | Ozdobná lišta zadní výklopné dveře | HGL SW | 1 | 51135B55699 | Shop at ECS Tuning | |||||
| 10 | Ozdobný kroužek světlomet levý | BLACK | 1 | 51135A2F425 | Shop at ECS Tuning | |||||
| 10 | Ozdobný kroužek světlomet pravý | BLACK | 1 | 51135A2F426 | Shop at ECS Tuning | |||||
| 11 | Svorka | 12 | 51139477852 | Shop at ECS Tuning | ||||||
| 12 | Zástrčná matice | 0,8MM | 2 | 51416989691 | $0.77 | Shop at ECS Tuning | ||||
| 13 | Šroub s čočkovitou hlavou | ST5X17-ZNS3 | 2 | 07147127714 | $0.25 | Shop at ECS Tuning |
Notes
- NoS = No Stock (Díl není centrálně skladován.)
