Systém zamykání dveře přední for BMW MINI F66 JCW

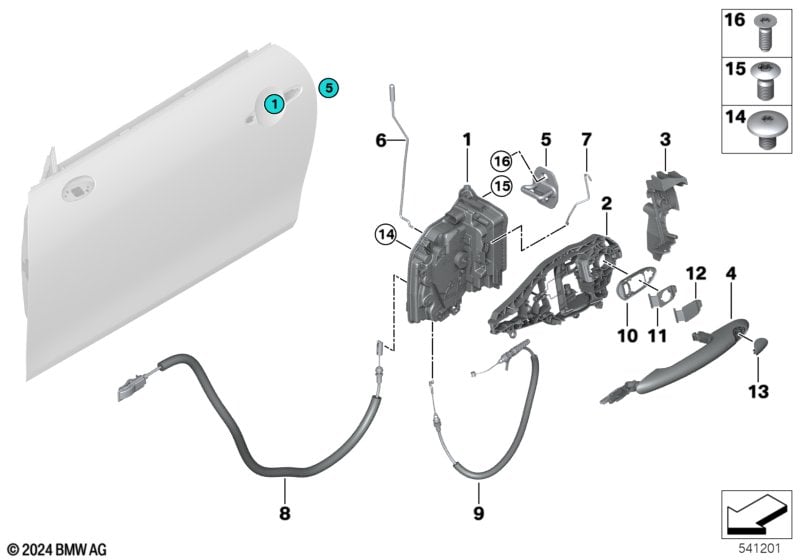

This Systém zamykání dveře přední technical drawing provides a detailed breakdown of the assembly for the MINI F66 JCW. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Zajištění proti krádeži |
S8TGA=Ne |
|||||||||
| 01 | Systémový zámek levý | 1 | 51217281931 | Shop at ECS Tuning | ||||||
| 01 | Systémový zámek pravý | 1 | 51217281934 | Shop at ECS Tuning | ||||||
| Pro vozidla s Zajištění proti krádeži |
S8TGA=Ano |
|||||||||
| 01 | Systémový zámek levý | ZS | 1 | 51217281935 | Shop at ECS Tuning | |||||
| 01 | Systémový zámek pravý | ZS | 1 | 51217281938 | Shop at ECS Tuning | |||||
| 02 | Držák vnější madlo dveří levý | 1 | 51215A46BE3 | NoS | Shop at ECS Tuning | |||||
| 02 | Držák vnější madlo dveří pravý | 1 | 51215A46BE4 | NoS | Shop at ECS Tuning | |||||
| 04 | Vnější klika dveří | BASIS / BLACK | 1 | 51219465969 | Shop at ECS Tuning | |||||
| Pro vozidla s Pohodlný přístup |
S322A=Ne |
|||||||||
| 04 | Vnější madlo dveří levé | BASIS / BLACK | 1 | 51219465965 | Shop at ECS Tuning | |||||
| Pro vozidla s Pohodlný přístup |
S322A=Ano |
|||||||||
| 04 | Vnější madlo dveří levé | NFC / BLACK | 1 | 51215B3A6E1 | Shop at ECS Tuning | |||||
| 05 | Zavírací třmen | 2 | 51217394435 | Shop at ECS Tuning | ||||||
| 06 | Ovládací tyč levá | 1 | 51215A5D9C5 | NoS | Shop at ECS Tuning | |||||
| 06 | Ovládací tyč pravá | 1 | 51215A5D9C6 | NoS | Shop at ECS Tuning | |||||
| 07 | Spojovací tyč levá | 1 | 51217296461 | Shop at ECS Tuning | ||||||
| 08 | Bovden otvírač dveří vnitřní přední | 2 | 51217296459 | Shop at ECS Tuning | ||||||
| 09 | Bovden vnější madlo dveří | 2 | 51217331285 | Shop at ECS Tuning | ||||||
| 10 | Podložka odnímatelný kryt | 2 | 51217405768 | Shop at ECS Tuning | ||||||
| 11 | Upevňovací zvon | 1 | 51217317425 | Shop at ECS Tuning | ||||||
| 12 | Upevňovací zvon uzavřený | 1 | 51217317426 | Shop at ECS Tuning | ||||||
| 13 | Odnímatelný kryt | BLACK | 1 | 51219465967 | Shop at ECS Tuning | |||||
| 14 | Šroub Torx s podložkou | ISA M8X12 | 2 | 07149149652 | $0.45 | Shop at ECS Tuning | ||||
| 15 | Šroub se zápust.čočk. hl. a vn.šestihr. | M6X11,5-10.9 | 4 | 07147291342 | Shop at ECS Tuning | |||||
| 16 | Zápustný šroub | 4 | 51219463885 | Shop at ECS Tuning | ||||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
