Black Band JCW for BMW MINI F56 LCI Cooper

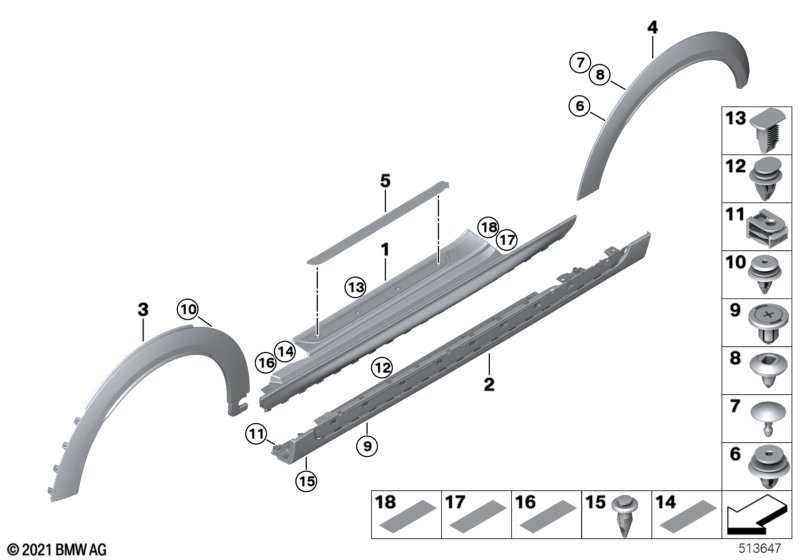

This Black Band JCW technical drawing provides a detailed breakdown of the assembly for the MINI F56 LCI Cooper. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pro vozidla s JCW aerodynamická sada |
S3A1A=Ano |
||||||||
| 01 | Výplň práh dveří základní barva vlevo | JOHN COOPER W | 1 | 51777382181 | Shop at ECS Tuning | |||||
| 01 | Výplň práh dveří základ. barva vpravo | JOHN COOPER W | 1 | 51777382182 | Shop at ECS Tuning | |||||
| 02 | Práh dveří výplň spodní díl levý | JCW BLACK | 1 | 51777352151 | Shop at ECS Tuning | |||||
| 02 | Práh dveří výplň spodní díl pravý | JCW BLACK | 1 | 51777352152 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení |
S5DPA=Ano |
|||||||||
| 03 | Clona podběh kola přední levá | US PMA | 1 | 51115A3C7F3 | Shop at ECS Tuning | |||||
| 03 | Clona podběh kola přední pravá | US PMA | 1 | 51115A3C7F4 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení |
S5DPA=Ne |
|||||||||
| 03 | Clona podběh kola přední levá | US | 1 | 51115A3C7E5 | Shop at ECS Tuning | |||||
| 03 | Clona podběh kola přední pravá | US | 1 | 51115A3C7E6 | Shop at ECS Tuning | |||||
| 04 | Clona podběh kola zadní levý | US | 1 | 51115A3C813 | Shop at ECS Tuning | |||||
| 04 | Clona podběh kola zadní pravý | US | 1 | 51115A3C814 | Shop at ECS Tuning | |||||
| 05 | Clona vstup | JOHN COOPER W. | 2 | 51775A393F3 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Lepicí podložka přední | 2 | 51777403245 | Shop at ECS Tuning | ||||||
| 06 | Svorka s těsnicím kroužkem šedá | 20 | 07142754954 | $0.64 | Shop at ECS Tuning | |||||
| 07 | Svorka horní díl | 10 | 51417008526 | $7.56 | Shop at ECS Tuning | |||||
| 08 | Svorka spodní díl | 10 | 51717154239 | $0.79 | Shop at ECS Tuning | |||||
| 09 | Rozpěrný nýt | 12 | 07130702966 | $0.48 | Shop at ECS Tuning | |||||
| 10 | Svorka přírodní | 4 | 51437001491 | $0.42 | Shop at ECS Tuning | |||||
| 11 | Svorka C plastová matice | TS5 | 4 | 07147311312 | Shop at ECS Tuning | |||||
| 12 | Svorka | SCHWARZ / BLACK | 20 | 07131480419 | $0.75 | Shop at ECS Tuning | ||||
| 13 | Svorka | 8 | 51711496621 | $0.35 | Shop at ECS Tuning | |||||
| 14 | Ochranná fólie | 40X10MM | 2 | 51777468492 | Shop at ECS Tuning | |||||
| 15 | Rozpěrný nýt | 2 | 07147422322 | Shop at ECS Tuning | ||||||
| 16 | Ochranná folie proti odření | 150X10MM | 2 | 51777445459 | Shop at ECS Tuning | |||||
| 17 | Ochranná fólie | 40X10MM | 4 | 51777468492 | Shop at ECS Tuning | |||||
| 18 | Ochranná fólie | 30X5MM | 2 | 51777468493 | Shop at ECS Tuning | |||||
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI F56 LCI Cooper Black Band JCW?
- This technical diagram illustrates the Black Band JCW within the Výbava vozidla group for the MINI F56 LCI Cooper. It provides a detailed exploded view of the components, identifying key parts such as the Výplň práh dveří základní barva vlevo (Part #51777382181).
- Which models use the hardware listed in this Black Band JCW?
- The hardware and components featured in the Black Band JCW are specific to the MINI F56 LCI Cooper. These technical specifications ensure that parts like the Výplň práh dveří základní barva vlevo (51777382181) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Black Band JCW assembly?
- Each item in the Black Band JCW corresponds to the numbered list below the illustration. For the MINI F56 LCI Cooper, you can identify the Výplň práh dveří základní barva vlevo by locating its position on the schematic, which then links to the official BMW part number 51777382181 for the Výbava vozidla section.
